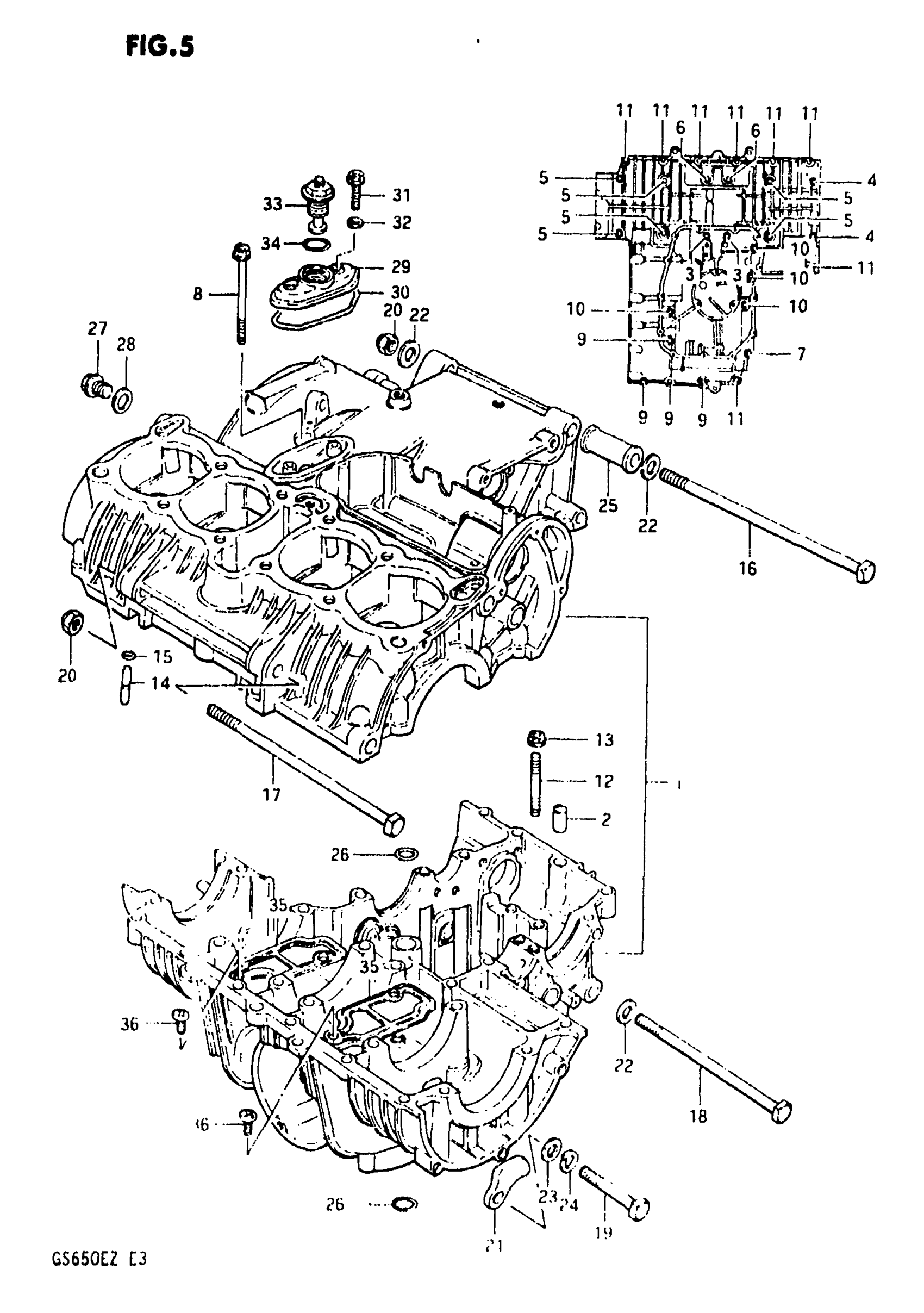

Suzuki GS650E (1982) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 15

11300-34880

Unavailable

2

PIN This part replaces 09206-13001.

04211-13189

Unavailable

3

BOLT (8X120) This part replaces 09103-08026.

09103-08109

Unavailable

5

BOLT This part replaces 01517-08708.

01550-08707

Unavailable

6

BOLT This part replaces 01517-08558.

01550-08557

Unavailable

7

BOLT, MUF SPRT,RR This part replaces 01517-08458.

01550-08457

Unavailable

8

BOLT This part replaces 01517-06908.

01550-06907

Unavailable

9

BOLT This part replaces 01517-06608.

01550-06607

Unavailable

10

BOLT (6X50) This part replaces 01517-06508.

01550-06507

Unavailable

11

BOLT This part replaces 01517-06408.

01550-06407

Unavailable

12

BOLT,STUD This part replaces 01421-06408.

01421-0640A

Unavailable

13

NUT This part replaces 08316-16068.

08319-31067

Unavailable

14

NOZZLE, OIL GALLERY

09364-05005

Unavailable

15

O RING

09280-03003

Unavailable

16

NO DESCRIPTION AVAILABLE This part replaces 09100-10074.

09100-10074-XC0

Unavailable

17

BOLT (10X200) This part replaces 09100-10111.

09103-10138

Unavailable

18

BOLT (10x165)

09100-10078

Unavailable

19

BOLT This part replaces 01517-10558.

01550-10557

Unavailable

20

NUT

09159-10011

Unavailable

21

NUT

09159-10020

Unavailable

22

WASHER This part replaces 08322-11108.

08322-01107

Unavailable

23

WASHER

09160-10005

Unavailable

24

LOCK WASHER This part replaces 08321-21108.

08321-01107

Unavailable

25

SPACER (L:50) This part replaces 11610-45000.

11610-44010

Unavailable

26

O RING, OIL GALLERY

09280-13001

Unavailable

28

GASKET

09168-14004

Unavailable

29

HOUSING, OIL PRESSURE SWITCH

16445-45000

Unavailable

30

O RING

16448-45000

Unavailable

31

BOLT This part replaces 01517-06258.

01550-06257

Unavailable

32

GASKET (5.8X13X1.2) This part replaces 09168-06009.

09168-06023

Unavailable

33

SWITCH ASSY,OIL This part replaces 37820-45050.

37820-45061

Unavailable

34

O RING

09280-19001

Unavailable

35

PLATE, OIL SEPARATOR

11521-47000

Unavailable

36

SCREW This part replaces 02112-06088.

02112-06087

Unavailable
