CARBURETOR

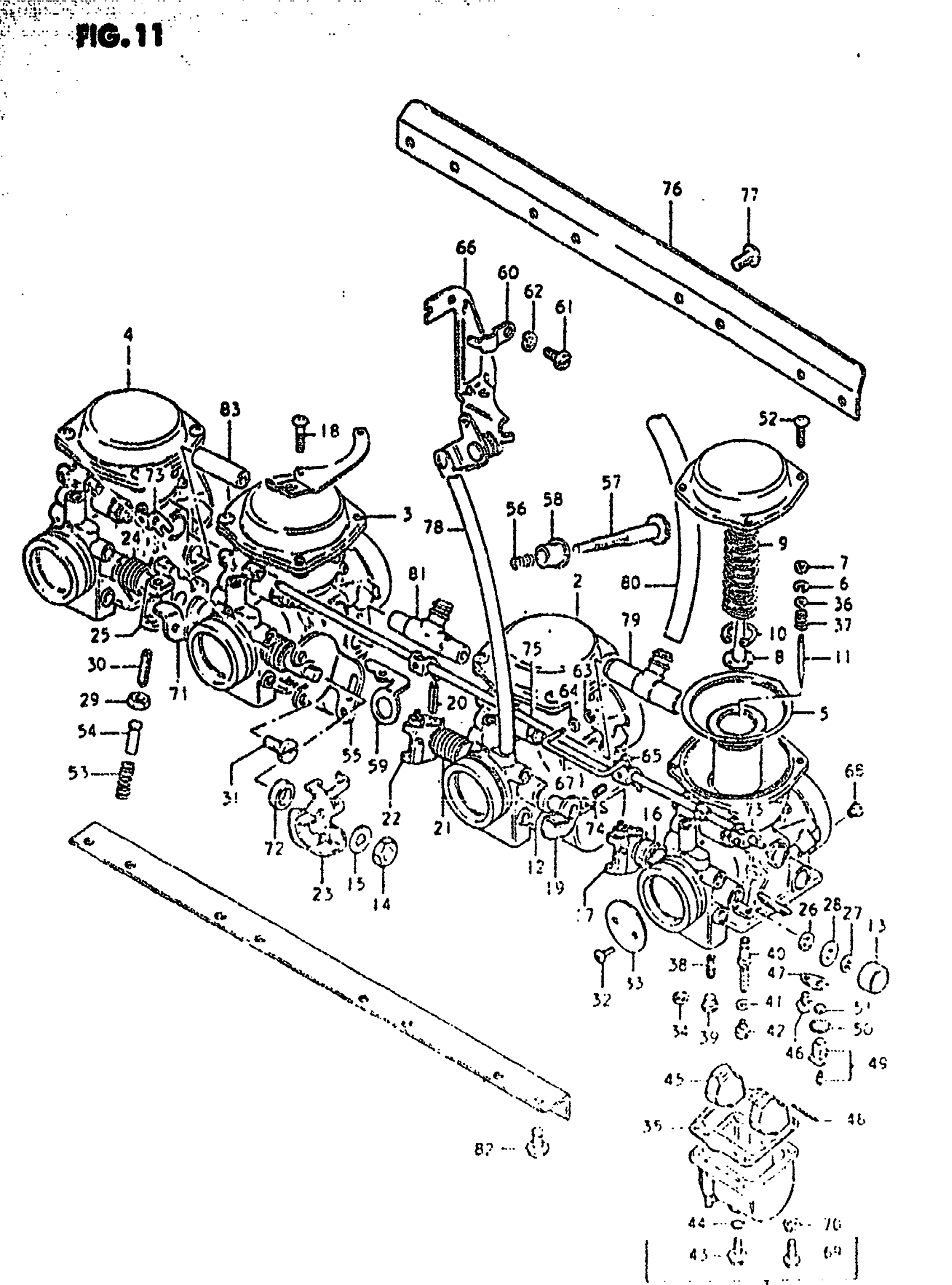

Suzuki GS550T (1981) CARBURETOR Diagram
#
0
CARBURETOR ASSY | Includes Item(s) 1 - 83
13200-47070
Unavailable
1
CARBURETOR, NO.1 | LH
13201-47070
Unavailable
2
CARBURETOR, NO.2 | ML
13202-47070
Unavailable
3
CARBURETOR, NO.3 | MR
13203-47070
Unavailable
4
CARBURETOR, NO.4 | RH
13204-47070
Unavailable
5
DIAPHRAGM This part replaces 13500-47070.
13500-45111
Unavailable
6
E RING
13394-31210
Unavailable
7
RING
13387-44030
Unavailable
8
GUIDE HOLDER
13389-44030
Unavailable
9
SPRING
13503-47070
Unavailable
10
CLIP
13581-44030
Unavailable
11
NEEDLE, JET (4BEL2)
13383-47070
Unavailable
12
GASKET | ML,MR
13557-95210
Unavailable
13
CAP | RH,LH
13578-47070
Unavailable
15
WASHER | MR
13606-47070
Unavailable
16
SPRING | LH
13573-47070
Unavailable
17
SHAFT | LH
13550-47070
Unavailable
18
SCREW | ML:1, MR:2 This part replaces 02112-05168.
02112-05167
Unavailable
19
SHAFT | ML
13550-47080
Unavailable
20
PIN | LH,ML,RH
13563-47070
Unavailable
21
SPRING | ML
13573-47070
Unavailable
22
LEVER | ML
13553-47070
Unavailable
23
LEVER | MR
13555-47070
Unavailable
24
SPRING | MR,RH
13573-47080
Unavailable
25
SHAFT | RH
13550-47090
Unavailable
26
SEAL This part replaces 13556-31210.
13651-51011
Unavailable
27
E RING | LH,RH
13617-44080
Unavailable
28
GASKET | ML,MR
13557-47070
Unavailable
29
NUT | LH,ML,RH
13607-47070
Unavailable
30
SCREW | LH,ML,RH
13605-47080
Unavailable
31
SCREW | MR
13605-44100
Unavailable
32
SCREW
13604-44080
Unavailable
33
VALVE, THROTTLE (140)
13551-47070
Unavailable
34
GASKET
13258-44080
Unavailable
35
GASKET,FLOAT CH This part replaces 13251-44080.
13251-44081-H17
Unavailable
38
JET, PILOT (40)
09492-40007
Unavailable
39
PLUG
13357-44080
Unavailable
40
JET, NEEDLE (X-6)
09494-00264
Unavailable
42
JET, MAIN (92.5)
09491-92004
Unavailable
45
FLOAT
13250-44080
Unavailable
47
PLATE
13373-39110
Unavailable
52
SCREW | LH/RH:4,ML:3,MR:2 This part replaces 02112-05128.
02112-05127
Unavailable
53
SPRING | LH,ML,RH
13268-44010
Unavailable
54
PIN | LH,ML,RH
13575-47070
Unavailable
55
BRACKET | MR
13627-47070
Unavailable
56
SPRING | MR
13271-93011
Unavailable
57
ADJUSTER | MR
13267-47070
Unavailable
58
BUSH | MR
13276-31210
Unavailable
59
BRACKET | MR
13627-44090
Unavailable
60
PLATE | ML
13421-47070
Unavailable
61
BOLT | ML This part replaces 01104-05108.
01500-0510B
Unavailable
62
LOCK WASHER | ML This part replaces 08321-21058.
08321-0105A
Unavailable
64
WASHER | ML
13523-98010
Unavailable
65
LEVER | ML
13422-47070
Unavailable
66
BRACKET | ML
13624-47070
Unavailable
67
ROD | ML
13425-47070
Unavailable
68
JET, PILOT AIR (150)
09493-30003
Unavailable
69
SCREW This part replaces 02112-05168.
02112-05167
Unavailable
70
LOCK WASHER This part replaces 08321-21058.
08321-0105A
Unavailable
71
SHAFT | MR
13550-47100
Unavailable
72
WASHER | MR
13589-47070
Unavailable
73
LEVER
13422-44080
Unavailable
74
SCREW
13605-47070
Unavailable
75
SHAFT
13410-47070
Unavailable
76
PLATE
13628-47070
Unavailable
78
HOSE(4.5X8.5X60 This part replaces 13683-31610.
09355-45001-600
Unavailable
79
NIPPLE
13685-47070
Unavailable
80
HOSE(6X10X600) This part replaces 13683-47070.
09352-60104-600
Unavailable
81
NIPPLE
13685-47080
Unavailable
82
SCREW This part replaces 02112-06128.
02112-06127
Unavailable
83
NIPPLE
13685-47090
Unavailable
