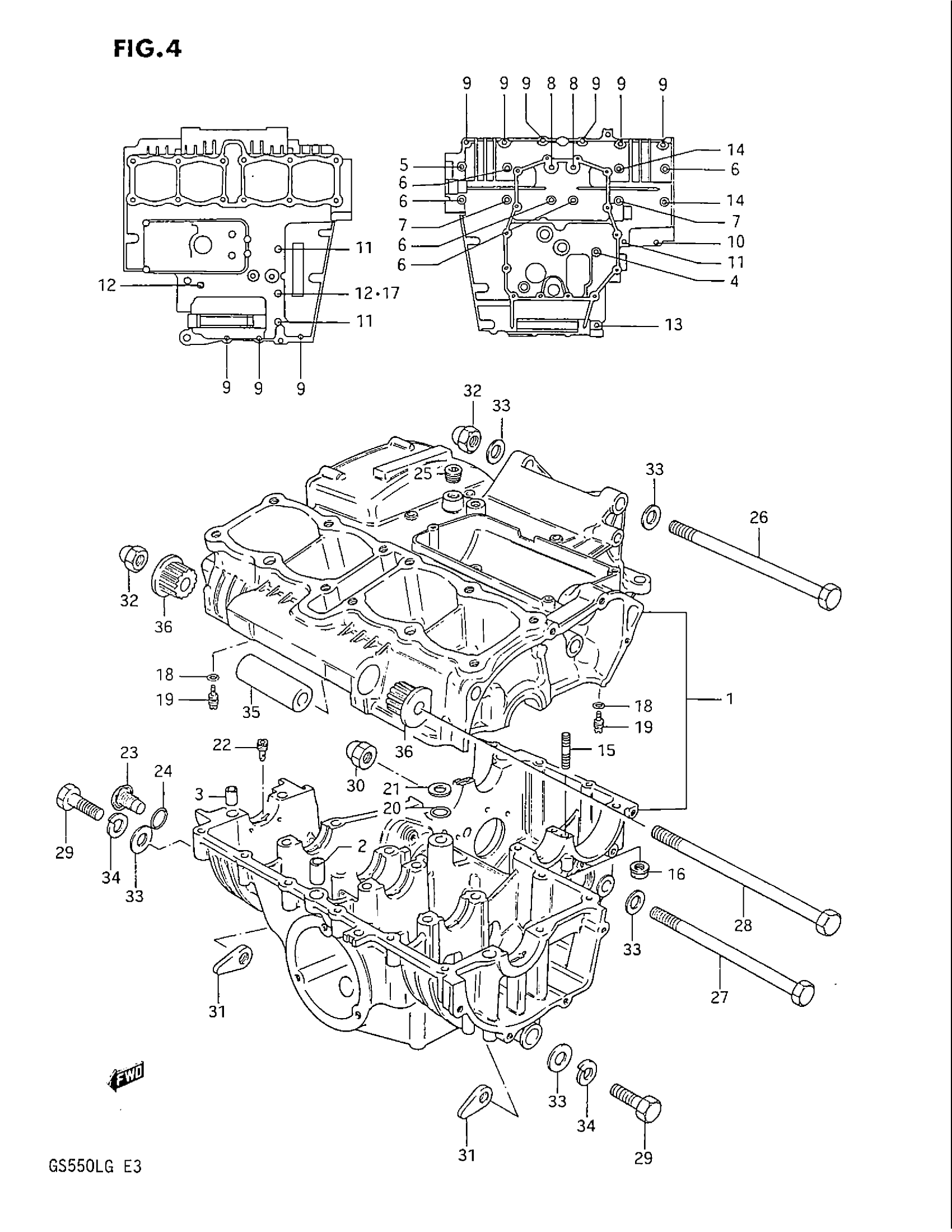

Suzuki GS550L (1986) CRANKCASE Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | Includes Item(s) 2 - 24 This part replaces 11300-43831.

11300-43832

Unavailable

2

PIN

09206-13004

Unavailable

3

PIN (11X20) This part replaces 09206-11005.

09206-11017

Unavailable

4

BOLT (6X100)

09103-06060

Unavailable

5

BOLT (8X100) This part replaces 09103-08061.

09103-08230

Unavailable

6

BOLT (8X110) This part replaces 09103-08024.

09103-08134

Unavailable

7

BOLT (8X120) This part replaces 09103-08091.

09103-08109

Unavailable

8

BOLT This part replaces 07110-08556.

07130-0855B

Unavailable

9

BOLT This part replaces 01517-06404.

01550-0640A

Unavailable

10

BOLT This part replaces 01517-06555.

01550-0655B

Unavailable

11

BOLT This part replaces 01517-06855.

01550-0685B

Unavailable

12

BOLT

01517-06955

Unavailable

13

BOLT This part replaces 01517-08605.

01550-0860A

Unavailable

14

BOLT This part replaces 01517-08905.

01550-0890B

Unavailable

16

NUT This part replaces 08316-16064.

08316-1006B

Unavailable

17

GASKET

09168-06018

Unavailable

18

O RING

09280-04004

Unavailable

19

JET,T/M OIL GALLERY

09493-20014

Unavailable

20

O RING

09280-13001

Unavailable

21

WASHER, CLUTCH RELEASE This part replaces 08211-10201.

09181-10195

Unavailable

22

JET, OIL GALLERY CRANK SHAFT

09493-28011

Unavailable

23

PLUG This part replaces 09248-16003.

09248-16007

Unavailable

24

O RING

09280-17002

Unavailable

25

NO DESCRIPTION AVAILABLE This part replaces 09246-05001.

09246-04001

Unavailable

26

BOLT This part replaces 09100-10136.

41189-17X00

Unavailable

27

BOLT (10x165) This part replaces 09100-10137.

09100-10078

Unavailable

28

BOLT (10X195) This part replaces 09103-10072.

09103-10118

Unavailable

29

BOLT, HANDLE HOLDER This part replaces 01107-10355.

01500-1035B

Unavailable

30

NUT This part replaces 08319-31105.

08319-3110A

Unavailable

31

NUT

09159-10020

Unavailable

32

NUT This part replaces 09159-10039.

09159-10064

Unavailable

33

WASHER, KNUCKLE END This part replaces 08322-11105.

08322-0110A

Unavailable

35

SPACER (L:105.5)

09180-10093

Unavailable

36

BUSH (L:35)

09319-10042

Unavailable
