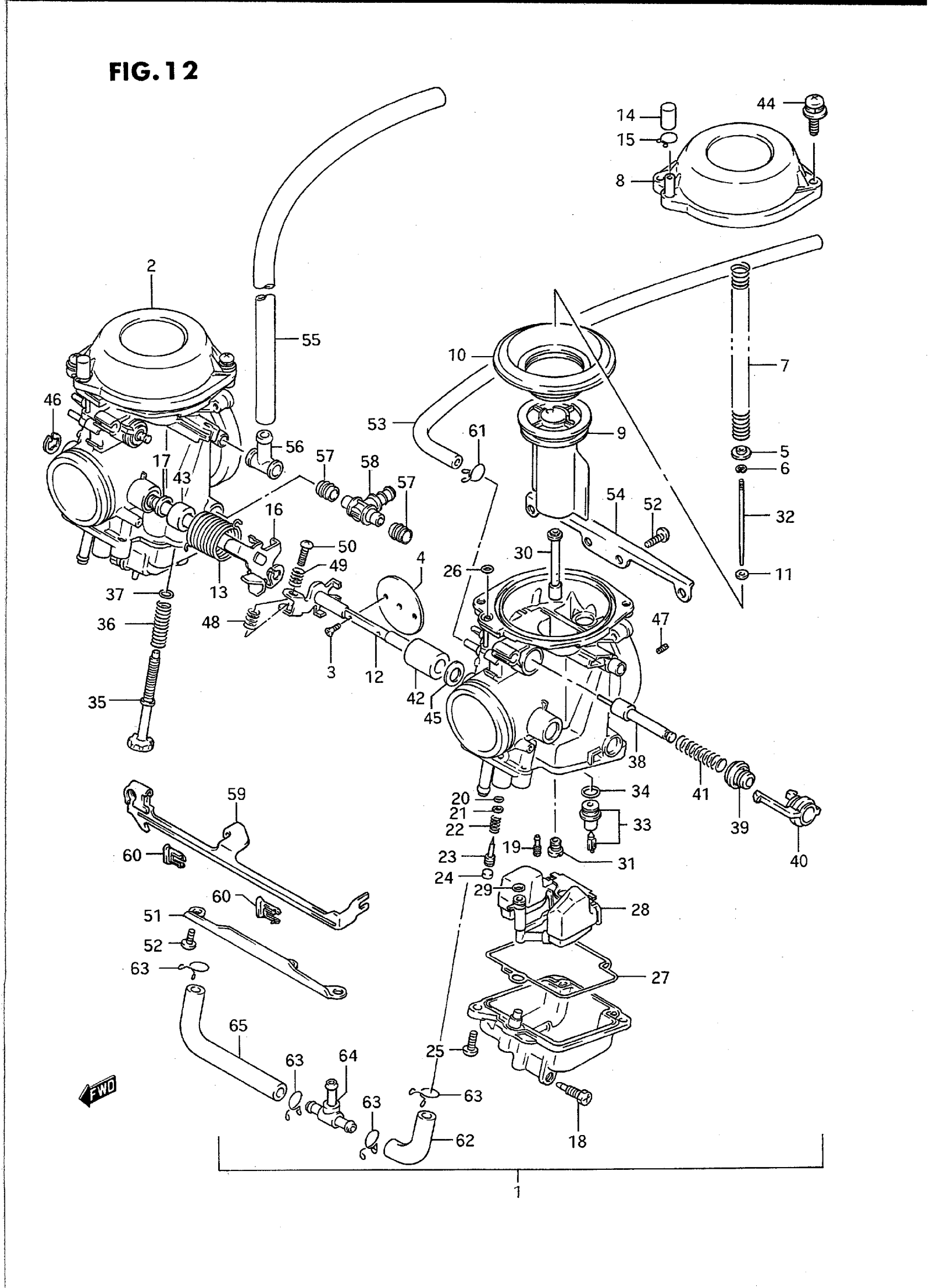

Suzuki GS500ET (1996) CARBURETOR Diagram

#

Description
Price

1

CARBURETOR ASSY, LH | MODEL K/L/M/N/P/R/S This part replaces 13201-01D00.

13201-01D02

Unavailable

1

CARBURETOR ASSY, LH | MODEL T This part replaces 13201-01D01.

13201-01D02

Unavailable

1

CARBURETOR ASSY, LH | MODEL K/L/M/N/P/R/SCALIFORNIA ONLY This part replaces 13201-01D10.

13201-01D11

Unavailable

1

CARBURETOR ASSY, LH | MODEL T CALIFORNIA ONLY

13201-01D11

Unavailable

2

CARBURETOR ASSY, RH | MODEL K/L/M/N/P/R/S This part replaces 13202-01D00.

13202-01D02

Unavailable

2

CARBURETOR ASSY, RH | MODEL T This part replaces 13202-01D01.

13202-01D02

Unavailable

2

CARBURETOR ASSY, RH | MODEL K/L/M/N/P/R/SCALIFORNIA ONLY This part replaces 13202-01D10.

13202-01D11

Unavailable

2

CARBURETOR ASSY, RH | MODEL T CALIFORNIA ONLY; Includes Item(s) 3 - 47

13202-01D11

Unavailable

3

SCREW, THROTTLE VALVE | MODEL K/L/M/N/P/R This part replaces 13604-42A00.

13604-44080

Unavailable

3

SCREW | MODEL S/T

13604-44080

Unavailable

4

VALVE, THROTTLE (120)

13551-01D00

Unavailable

5

RING

13382-42A00

$4.46

6

E RING | MODEL K/L/M

13394-10010

$4.76

6

$6.15

7

SPRING

13417-42A00

Unavailable

8

COVER, DIAPHRAGM

13502-01D00

Unavailable

9

VALVE, PISTON

13501-01D00

Unavailable

11

RING

13387-47010

$7.41

12

SHAFT ASSY | LH

13550-01D00

Unavailable

13

SPRING | RH

13573-44B00

Unavailable

14

CAP

13508-17C00

Unavailable

16

SHAFT ASSY | RH

13550-01D10

Unavailable

17

SEAL | LH:1,RH:2

13556-44B00

Unavailable

18

SCREW, DRAIN | MODEL K/L/M/N

13247-28A00

Unavailable

19

JET, PILOT (37.5)

09492-35010

$9.21

20

O-RING This part replaces 13295-29900.

13295-29901

Unavailable

21

WASHER

13291-29900

Unavailable

22

.SPRING (NT:45)

13268-47070

$4.33

23

ADJUSTER

13279-47070

$13.33

24

PLUG

13281-05A00

Unavailable

25

SCREW

02112-05127

Unavailable

26

O RING

13509-17C00

Unavailable

27

GASKET, FLOAT CHAMBER

13258-44B00

Unavailable

28

FLOAT ASSY This part replaces 13250-44B00.

13240-01D00

Unavailable

29

.O RING

13374-46710

Unavailable

30

JET, NEEDLE (O-3M) | MODEL K/L/M/N/P/R/S This part replaces 09494-00640.

09494-00871

Unavailable

30

JET, NEEDLE (O-3M) | MODEL T

09494-00871

Unavailable

31

JET, MAIN (122.5)

09491-24013

Unavailable

32

NEEDLE, JET (5DH8-1)

13383-01D00

Unavailable

33

VALVE ASSY,NEED This part replaces 13370-44B00.

13370-02D01

Unavailable

35

ADJUSTER | RH This part replaces 13267-28A00.

13267-14D10

Unavailable

36

SPRING | RH,MODEL K/L/M/N/P This part replaces 13268-43410.

13375-14D10

Unavailable

36

SPRING | RH,MODEL R/S/T

13375-14D10

Unavailable

37

WASHER | RH

13427-38300

$2.17

38

PLUNGER ASSY

13411-01D00

Unavailable

39

CAP,STARTER This part replaces 13418-17C00.

13418-17C01

Unavailable

40

HOLDER, GUIDE

13418-17C10

Unavailable

41

SPRING

13417-09110

Unavailable

42

RING | LH

13574-01D00

Unavailable

43

RING | RH

13574-28A00

Unavailable

44

SCREW This part replaces 13602-34390.

02112-7516A

Unavailable

45

WASHER

13557-47070

Unavailable

46

E RING | RH

13617-44080

Unavailable

47

JET, AIR (1.3)

09493-26004

Unavailable

47

JET, AIR (1.35) | CALIFORNIA ONLY

09493-27002

Unavailable

48

SPRING This part replaces 13268-96110.

13268-96111

Unavailable

49

SPRING

13271-44B00

Unavailable

50

SCREW

13267-44B00

Unavailable

51

PLATE

13628-01D00

Unavailable

52

SCREW

02112-05127

Unavailable

53

HOSE (5X9X350)

13684-01D10

Unavailable

54

PLATE

13628-01D10

Unavailable

55

HOSE,7X11X600 This part replaces 13684-01D00.

44421-32ER0

Unavailable

56

HOSE

13684-20C10

Unavailable

57

SEAL

13673-44B00

Unavailable

58

NIPPLE

13685-44B00

Unavailable

59

LEVER

13413-01D00

Unavailable

60

HOLDER

13439-17C00

Unavailable

61

CLIP This part replaces 13671-05A30.

09401-08410

Unavailable

62

HOSE | CALIFORNIA ONLY This part replaces 13684-48B00.

13684-48B11

Unavailable

63

CLIP | CALIFORNIA ONLY This part replaces 13671-48B10.

09401-10401

Unavailable

64

.NIPPLE | CALIFORNIA ONLY

13685-48B00

Unavailable

65

HOSE | CALIFORNIA ONLY This part replaces 13684-01D20.

13684-48B11

Unavailable
