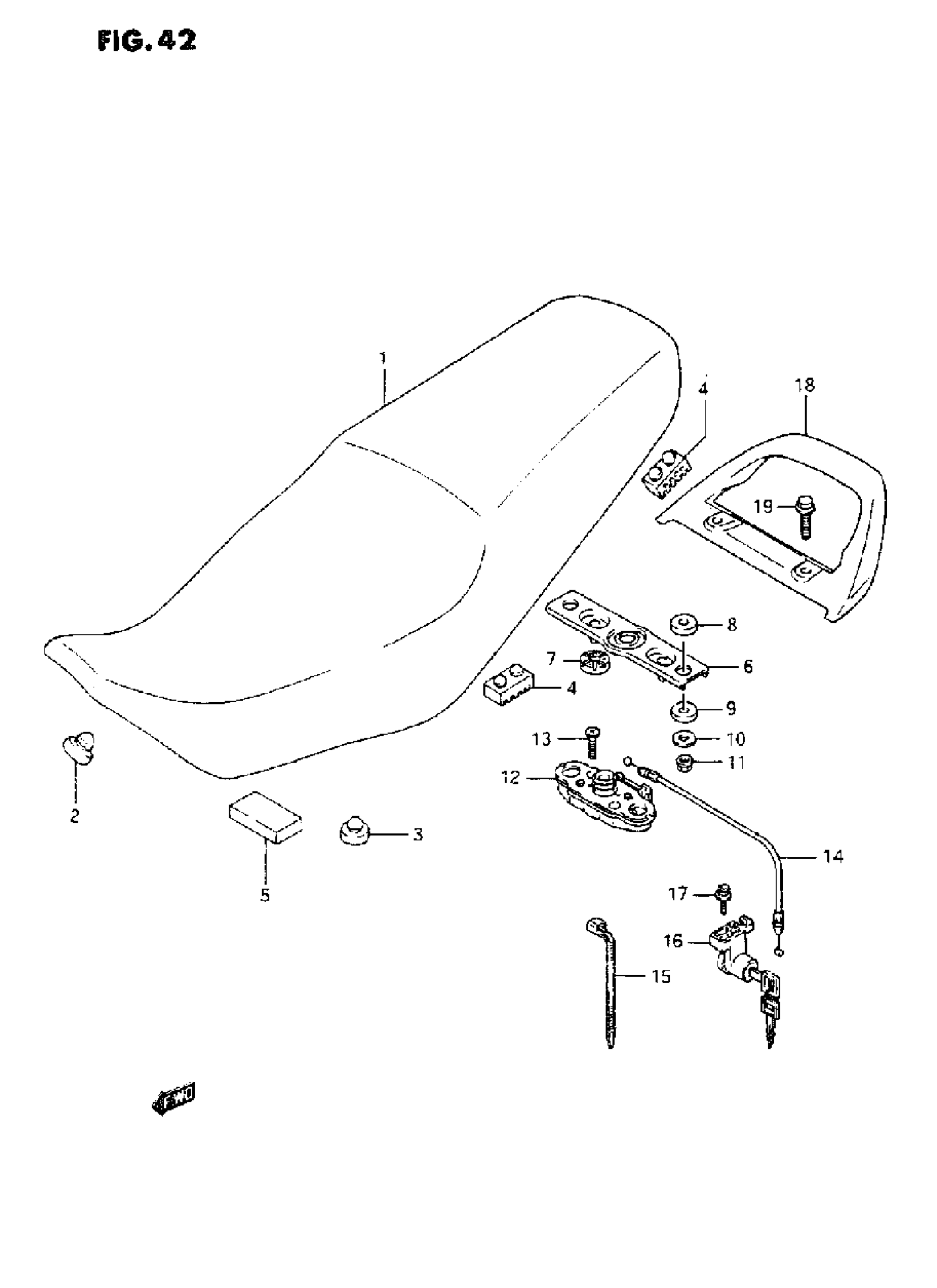

Suzuki GS500E (1995) SEAT Diagram

#

Description
Price

1

SEAT SET (BLACK)

45100-01D10-58R

Unavailable

2

CUSHION, FRONT

09329-10001

$2.56

3

CUSHION | MODEL K/L/M/N/P/R This part replaces 45149-01D00.

09321-10012

Unavailable

3

CUSHION | MODEL S/T

09321-10012

Unavailable

4

CUSHION, CENTER & REAR

45149-31300

Unavailable

5

CUSHION, BATTERY STOPPER

94982-29400

Unavailable

6

STRIKER, SEAT LOCK

45215-22A00

Unavailable

7

CUSHION, BASS

45213-13601

Unavailable

8

CUSHION, STRIKER UPPER

45126-41B00

Unavailable

9

CUSH10N, STRIKER LOWER

45127-41B00

Unavailable

10

WASHER

08212-06201

Unavailable

11

NUT | MODEL K/L/M/N/P/R This part replaces 08316-26066.

08316-1006B

Unavailable

11

NUT | MODEL S/T This part replaces 08316-20063.

08316-2006A

Unavailable

12

BRACKET, SEAT SUPPORT

45220-22A10

Unavailable

13

SCREW This part replaces 02122-06303.

02122-0630B

Unavailable

14

CABLE, SEAT LOCK

45280-01D00

Unavailable

15

CLAMP

09407-14403

Unavailable

16

LOCK SET, SEAT | MODEL K/L This part replaces 95700-31830.

95700-31841

Unavailable

16

LOCK SET, SEAT | MODEL M/N/P/R/S/T This part replaces 95700-31840.

95700-31841

Unavailable

17

BOLT | MODEL K/L This part replaces 07120-05103.

07120-0510B

Unavailable

17

SCREW | MODEL M/N/P/R This part replaces 02142-05106.

02142-0510B

Unavailable

17

SCREW | MODEL S/T This part replaces 02142-05103.

02142-0510B

Unavailable

18

NO DESCRIPTION AVAILABLE | MODEL K This part replaces 46211-01D00-22R.

46211-01D00-294

Unavailable

18

HANDLE, PILLION RIDER (RED) | MODEL L/N

46211-01D00-28V

Unavailable

18

HANDLE, PILLION RIDER (BLACK) | MODEL K This part replaces 46211-01D00-33J.

46211C01D00JETN

Unavailable

18

HANDLE, PILLION RIDER (BLACK) | MODEL L/M/N/P/R/S/T This part replaces 46211-01D00-019.

46211C01D00JETN

Unavailable

18

HANDLE, PILLION RIDER (GREEN) | MODEL M

46211-01D00-0FL

Unavailable

18

HANDLE, PILLION RIDER (BLUE) | MODEL M

46211-01D00-0ZK

Unavailable

18

HANDLE, PILLION RIDER (PURPLE) | MODEL N

46211-01D00-1HU

Unavailable

19

BOLT | MODEL K/L/M/N This part replaces 01517-08254.

01550-0825A

Unavailable

19

BOLT | MODEL P/R This part replaces 01517-08256.

01550-0825A

Unavailable

19

BOLT | MODEL S/T This part replaces 01550-08253.

01550-0825A

Unavailable
