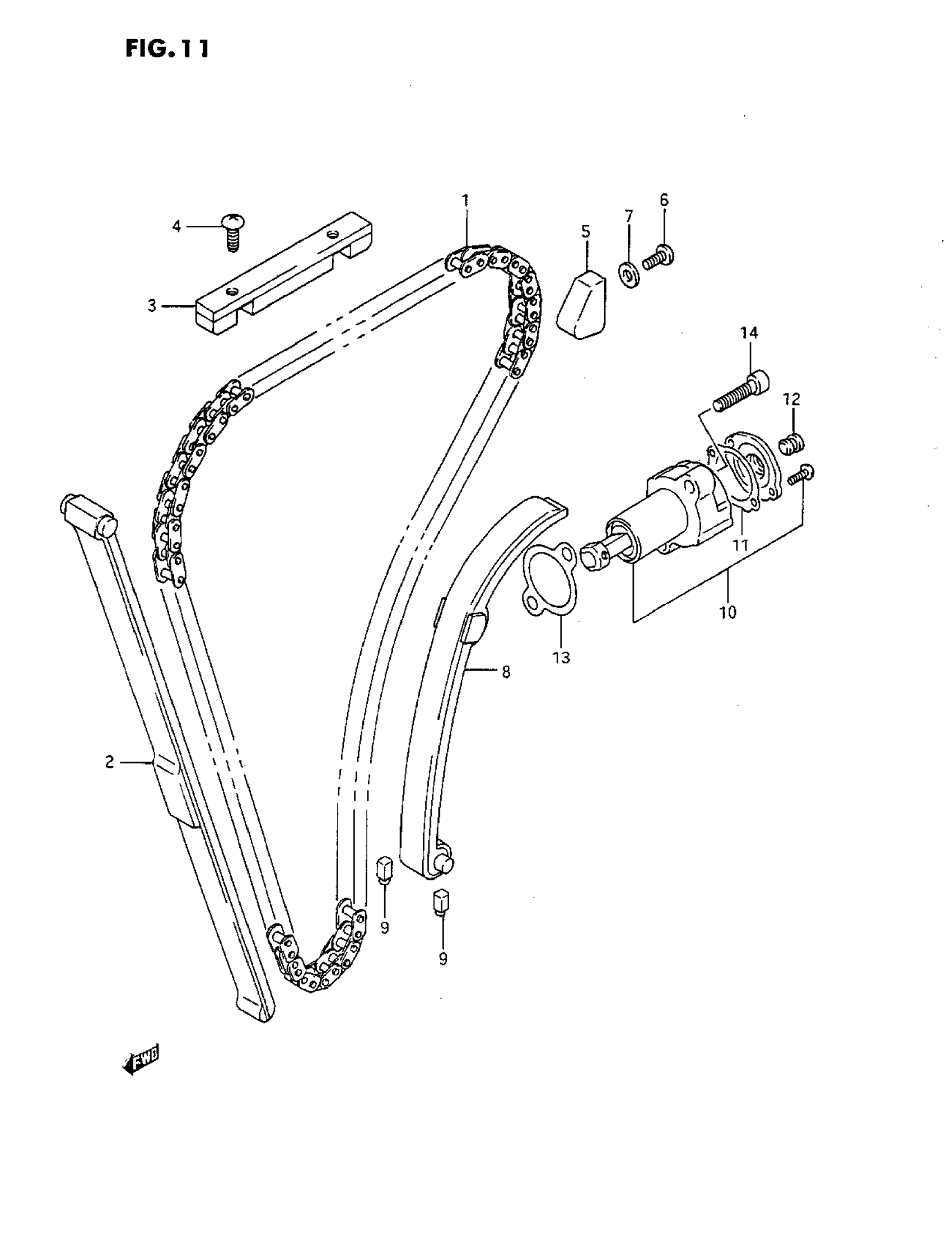

Suzuki GS500E (1993) CAM CHAIN Diagram

#

Description
Price

1

CHAIN, CAM SHAFT DRIVE (120L)

12760-45040

Unavailable

2

GUIDE,CAM CHAIN This part replaces 12771-45052.

12771-45053

Unavailable

3

GUIDE, CAM CHAIN NO.2

12782-49200

Unavailable

4

SCREW | MODEL K/L/M/N/P

02112-05107

Unavailable

4

SCREW, THROTTLE | MODEL R This part replaces 02112-05103.

02112-0510A

Unavailable

5

GUIDE, CAM CHAIN NO.3

12791-45040

Unavailable

6

BOLT, CLAMP | MODEL K/L/M/N/P This part replaces 01517-06125.

01550-0612A

Unavailable

6

BOLT, CLAMP | MODEL R This part replaces 01550-06123.

01550-0612A

Unavailable

7

WASHER

09168-06023

Unavailable

8

TENSIONER,CAM C This part replaces 12810-01D00.

12810-01D01

Unavailable

9

CUSHION

12814-44101

Unavailable

10

ADJUSTER ASSY, TENSIONER | MODEL K/L This part replaces 12830-01D01.

12830-01D12

Unavailable

10

ADJUSTER ASSY, TENSIONER | MODEL M/N/P/R This part replaces 12830-01D11.

12830-01D12

Unavailable

11

GASKET | MODEL K/L/M/N This part replaces 12838-38200.

12838-38200-H17

Unavailable

11

GASKET | MODEL P/R

12838-38200-H17

Unavailable

12

PLUG

12839-38200

Unavailable

13

.GASKET,TENSIONER ADJUSTER

12837-24A10

Unavailable

14

BOLT | MODEL K/L/M/N/P This part replaces 07110-06255.

07130-0625B

Unavailable

14

BOLT | MODEL R This part replaces 07130-06253.

07130-0625B

Unavailable
