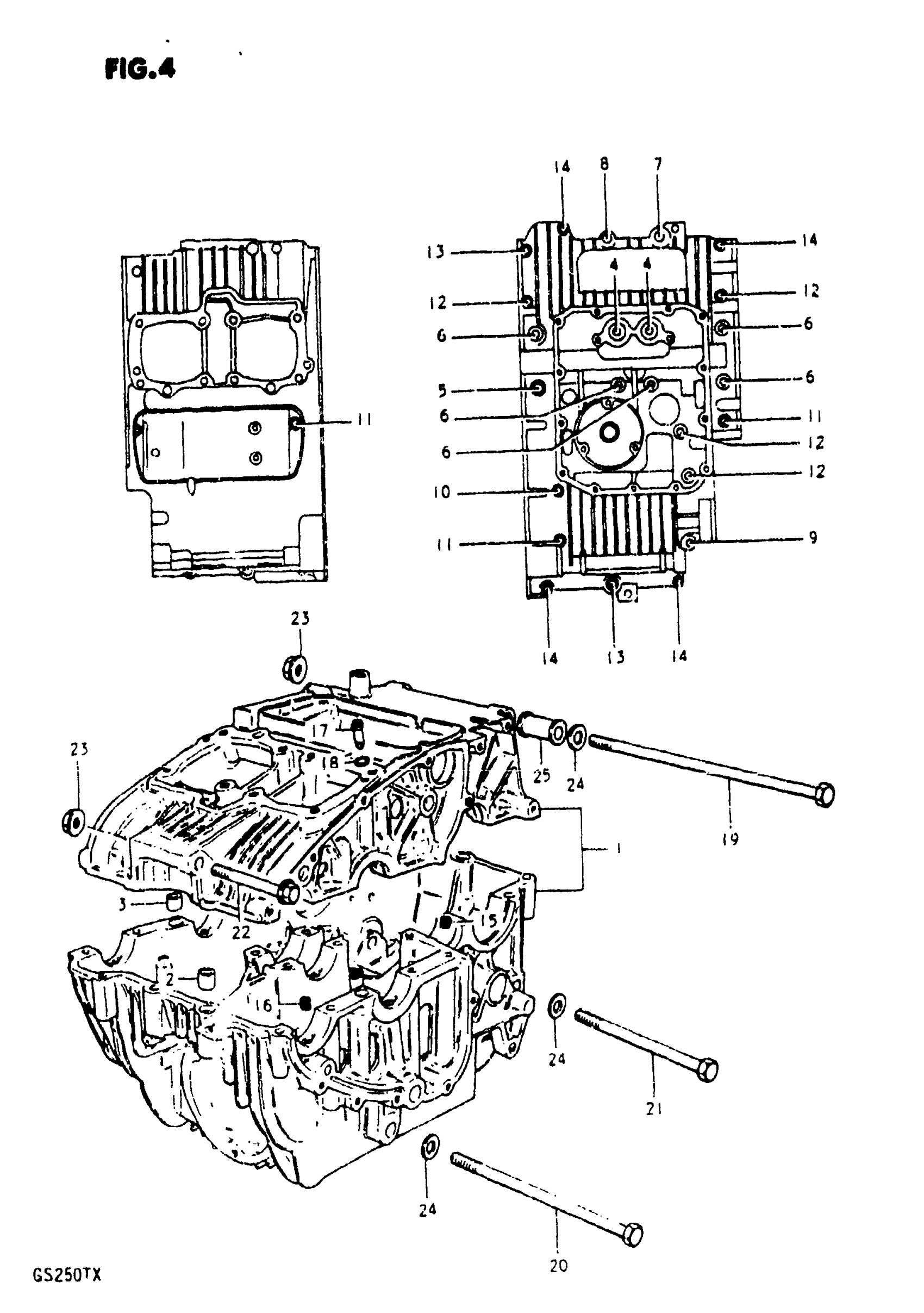

Suzuki GS250T (1981) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE ASSY | Includes Item(s) 2 - 22

11300-11402

Unavailable

2

PIN

09206-13004

Unavailable

3

PIN (11X20) This part replaces 09206-11005.

09206-11017

Unavailable

4

BOLT This part replaces 09106-08014.

07130-0870B

Unavailable

5

BOLT (8X125) This part replaces 09103-08020.

09103-08106

Unavailable

6

BOLT, UPPER This part replaces 09103-08025.

09103-08098

Unavailable

7

BOLT This part replaces 01517-08658.

01550-08657

Unavailable

8

BOLT, LH This part replaces 01517-08508.

01550-08507

Unavailable

9

BOLT This part replaces 01517-08408.

01550-08407

Unavailable

10

BOLT (6X125) This part replaces 09103-06031.

09103-06033

Unavailable

11

BOLT (6X105) This part replaces 09103-06025.

09103-06067

Unavailable

12

BOLT This part replaces 01517-06908.

01550-06907

Unavailable

13

BOLT This part replaces 01517-06608.

01550-06607

Unavailable

14

BOLT (CHROME) This part replaces 01517-06458.

01550-06457

Unavailable

15

JET,AIR (#100)

09493-20012

Unavailable

16

JET, OIL GALLERY SHAFT

09493-40001

Unavailable

17

JET, OIL GALLERY CYLINDER

09493-40002

Unavailable

18

O RING, NOZZLE This part replaces 09280-03001.

09280-03003

Unavailable

19

ENGINE MOUNT BO This part replaces 09101-10010.

09101-10010-XC0

Unavailable

20

BOLT (10X38) This part replaces 09104-10007.

09104-10029

Unavailable

21

BOLT This part replaces 09100-10092.

41189-17X00

Unavailable

22

BOLT (10x90)

01517-10908

Unavailable

23

NUT This part replaces 08319-31108.

08319-31107

Unavailable

24

WASHER This part replaces 08322-11108.

08322-01107

Unavailable

25

SPACER, ENGINE MOUNTING

11610-44100

Unavailable
