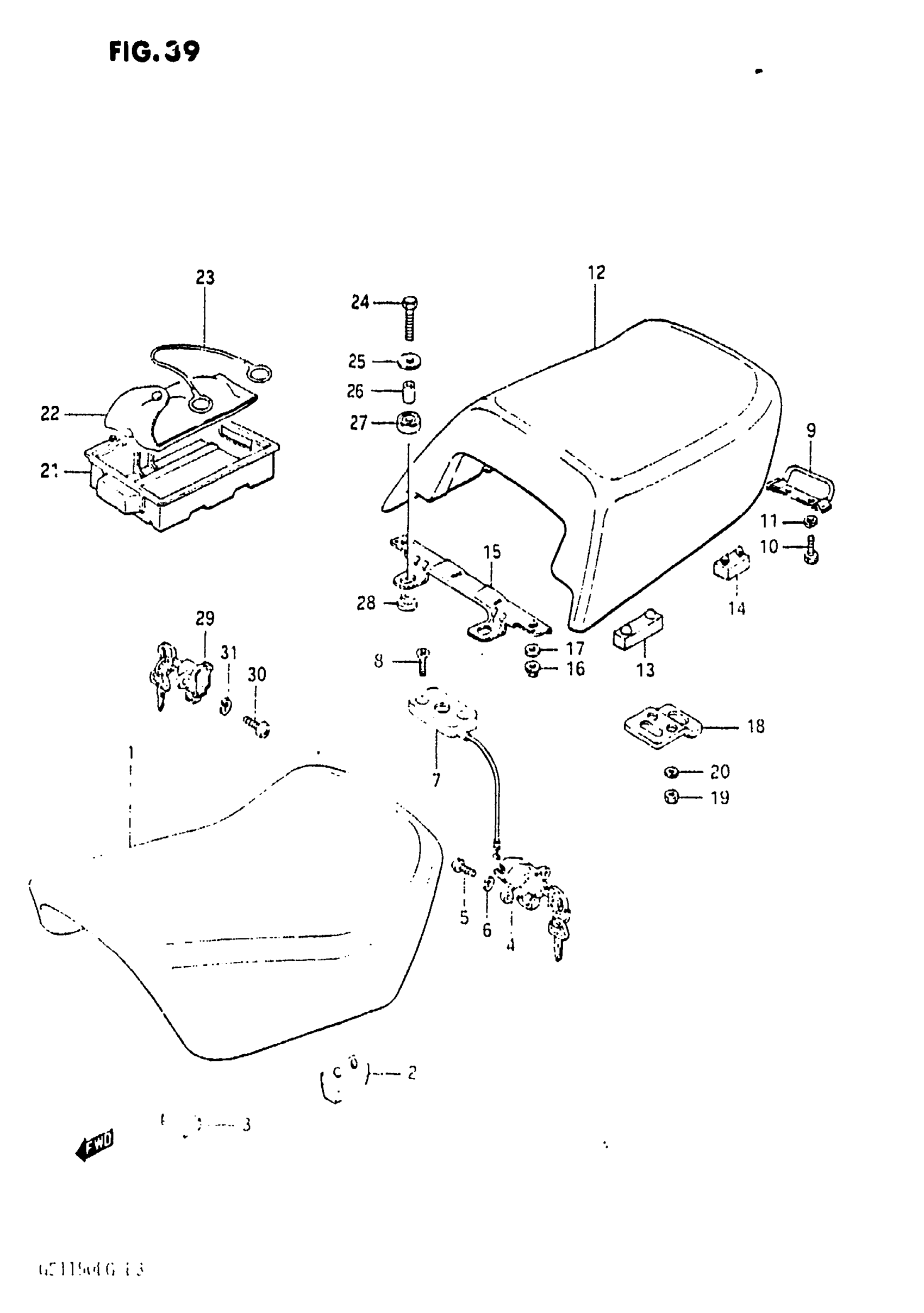

Suzuki GS1150EF (1986) SEAT Diagram
#
Description
Price
1
SEAT ASSY (BLACK) | GS1150ES3/ESE This part replaces 45100-00A00-58R.
45100-00A01-58R
Unavailable
1
SEAT ASSY (BLACK) | MODEL F/F2/G; Includes Item(s) 2 - 3
45100-00A01-58R
Unavailable
2
CUSHION
45149-00A00
Unavailable
3
CUSHION, BATTERY STOPPER
45255-15510
Unavailable
4
LOCK, SEAT AND HELMET
45700-00A00-KEY
Unavailable
5
SCREW This part replaces 02112-06126.
02112-0612A
Unavailable
7
BRACKET, REAR SUPPORT
45220-00A00
Unavailable
8
SCREW This part replaces 02122-06255.
02122-0625A
Unavailable
9
NO DESCRIPTION AVAILABLE This part replaces 45210-00A00.
45230-00A00
Unavailable
10
BOLT This part replaces 01107-06126.
01500-0612A
Unavailable
12
SEAT SET, PILLION (BLACK) | Includes Item(s) 13 - 21
45300-00A10-58R
Unavailable
13
CUSHION
45149-43500
Unavailable
14
CUSHION
09321-08012
Unavailable
15
PLATE, PILLION SEAT FRONT
45321-00A00
Unavailable
16
NUT This part replaces 08310-11066.
08310-0006A
Unavailable
18
PLATE, SEAT HOOK REAR
45330-00A00
Unavailable
19
NUT This part replaces 08310-11066.
08310-0006A
Unavailable
21
BOX, TOOL
45115-00A00
Unavailable
22
TOOL ASSY This part replaces 09800-00275.
09800-21073
Unavailable
23
BAND
45151-00A00
Unavailable
24
BOLT
09128-06010
Unavailable
25
WASHER, FRONT This part replaces 09160-06004.
09160-06134
Unavailable
26
SPACER This part replaces 09180-06072.
09180-06271
Unavailable
27
CUSHION (9X24X18) This part replaces 09320-10020.
09320-10071
Unavailable
28
CUSHION, LOWER
09320-14013
Unavailable
29
LOCK ASSY, HELMET
95700-00A00-KEY
Unavailable
30
SCREW This part replaces 02112-06126.
02112-0612A
Unavailable
