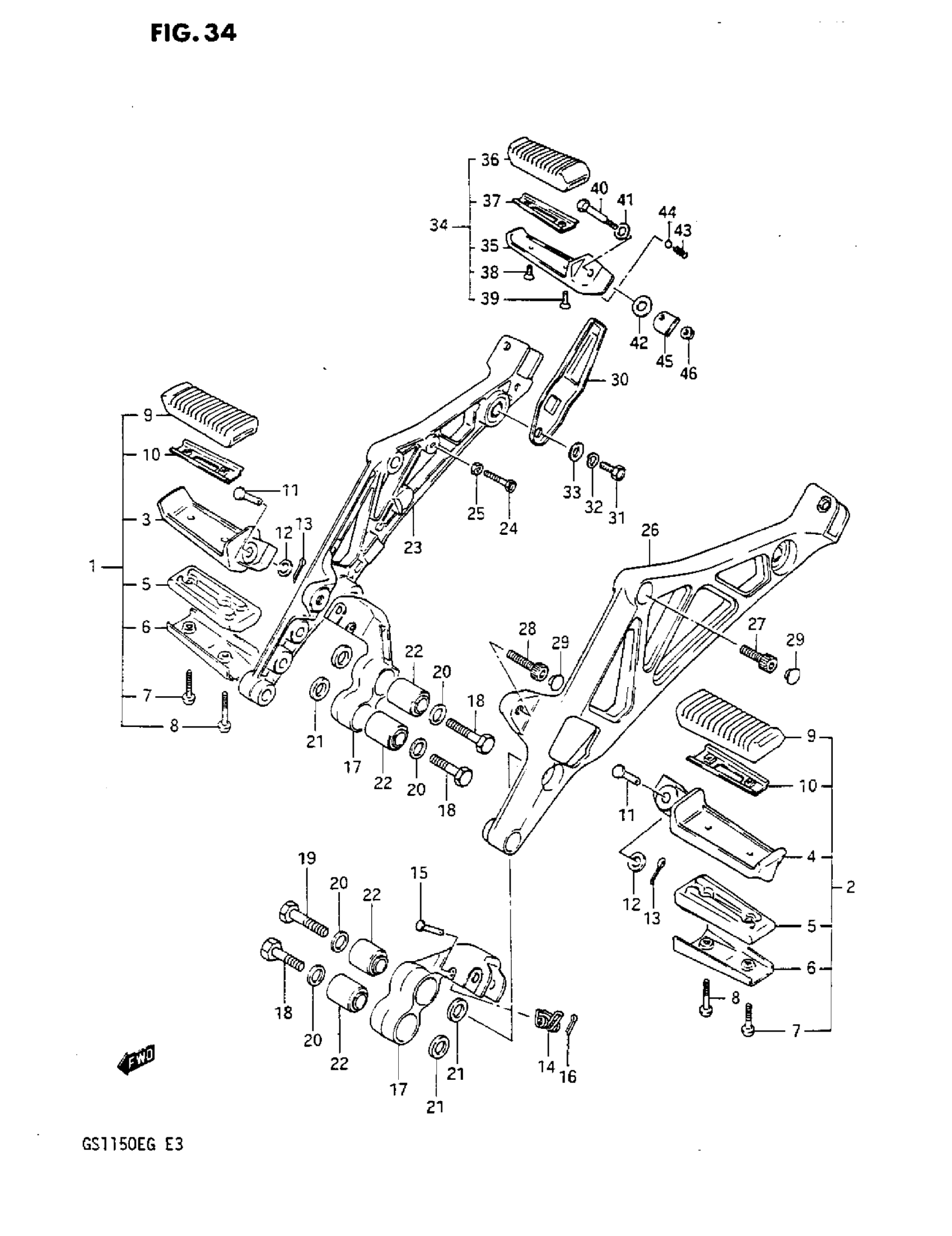

1984 Suzuki GS1150 Footrest Diagram

1984 Suzuki GS1150 Footrest Diagram

#

Description
Price

1

FOOTREST ASSY, FRONT RH | GS1150ES3/ESE

43501-31300

Unavailable

1

FOOTREST ASSY, FRONT RH | MODEL F/F2/G

43501-00A00

Unavailable

2

FOOTREST ASSY, FRONT LH | GS1150ES3/ESE

43502-31300

Unavailable

2

FOOTREST ASSY, FRONT LH | MODEL F/F2/G

43502-00A00

Unavailable

3

BAR, FRONT FOOTREST RH

43510-31300

Unavailable

4

BAR, FRONT FOOTREST LH

43520-31300

Unavailable

5

BAR, FRONT FOOTREST NO.2 | MODEL F/F2/G

43533-00A00

Unavailable

6

COVER | MODEL F/F2/G

43534-00A00

Unavailable

7

SCREW | GS1150ES3/ESE This part replaces 02112-05128.

02112-05127

Unavailable

7

SCREW | MODEL F/F2/G

02112-05257

Unavailable

8

SCREW | GS1150ES3/ESE This part replaces 02112-05168.

02112-05167

Unavailable

9

RUBBER,FR FOOTR This part replaces 43551-31300.

43550-31300

Unavailable

10

PLATE, FRONT FOOTREST RUBBER

43580-33301

Unavailable

11

PIN

09200-08002

Unavailable

12

WASHER This part replaces 08322-11088.

08322-01087

Unavailable

13

COTTER PIN This part replaces 04111-20208.

04111-2020A

Unavailable

14

SPRING

09448-12014

Unavailable

15

PIN

09200-06010

Unavailable

16

COTTER PIN This part replaces 04111-20208.

04111-2020A

Unavailable

17

HOLDER, FOOTREST

43530-00A00

Unavailable

18

BOLT

09100-10191

Unavailable

19

NO DESCRIPTION AVAILABLE This part replaces 09101-10033.

09101-10041

Unavailable

20

WASHER This part replaces 08322-11107.

08322-01107

Unavailable

21

WASHER, INNER

09160-10005

Unavailable

22

BUSH

09319-10040

Unavailable

23

BRACKET, MUFFLER RH

43810-00A00

Unavailable

24

BOLT This part replaces 01107-06257.

01500-06257

Unavailable

25

.NUT This part replaces 08310-11067.

08310-00067

Unavailable

26

BRACKET, MUFFLER LH

43820-00A00

Unavailable

27

BOLT This part replaces 07110-10258.

07130-10257

Unavailable

28

BOLT, LH This part replaces 07110-10358.

07130-10357

Unavailable

29

CAP

43575-34500

Unavailable

30

FOOT GUARD, REAR

43671-00A00

Unavailable

31

BOLT This part replaces 01107-08127.

01500-08127

Unavailable

33

WASHER This part replaces 08322-11088.

08322-01087

Unavailable

34

FOOTREST ASSY, PILLION RH

43600-31300

Unavailable

34

FOOTREST ASSY, PILLION LH

43700-31300

Unavailable

35

BAR, PILLION FOOTREST RH

43610-45501

Unavailable

35

BAR, PILLION FOOTREST LH

43710-45501

Unavailable

36

$14.73

37

PLATE, RUBBER STOP

43632-45501

Unavailable

38

SCREW This part replaces 02132-05127.

02122-05127

Unavailable

39

SCREW This part replaces 02132-05167.

02122-05167

Unavailable

40

BOLT

09111-06035

Unavailable

41

WASHER This part replaces 08322-11088.

08322-01087

Unavailable

42

SHIM

09181-08004

Unavailable

43

SPRING

09440-05028

Unavailable

44

STEEL BALL

06111-08003

Unavailable

45

PLATE, SPRING STOP RH

43635-43400

Unavailable

45

PLATE, SPRING STOP LH

43735-43400

Unavailable

46

NUT

08319-31067

Unavailable
