CARBURETOR

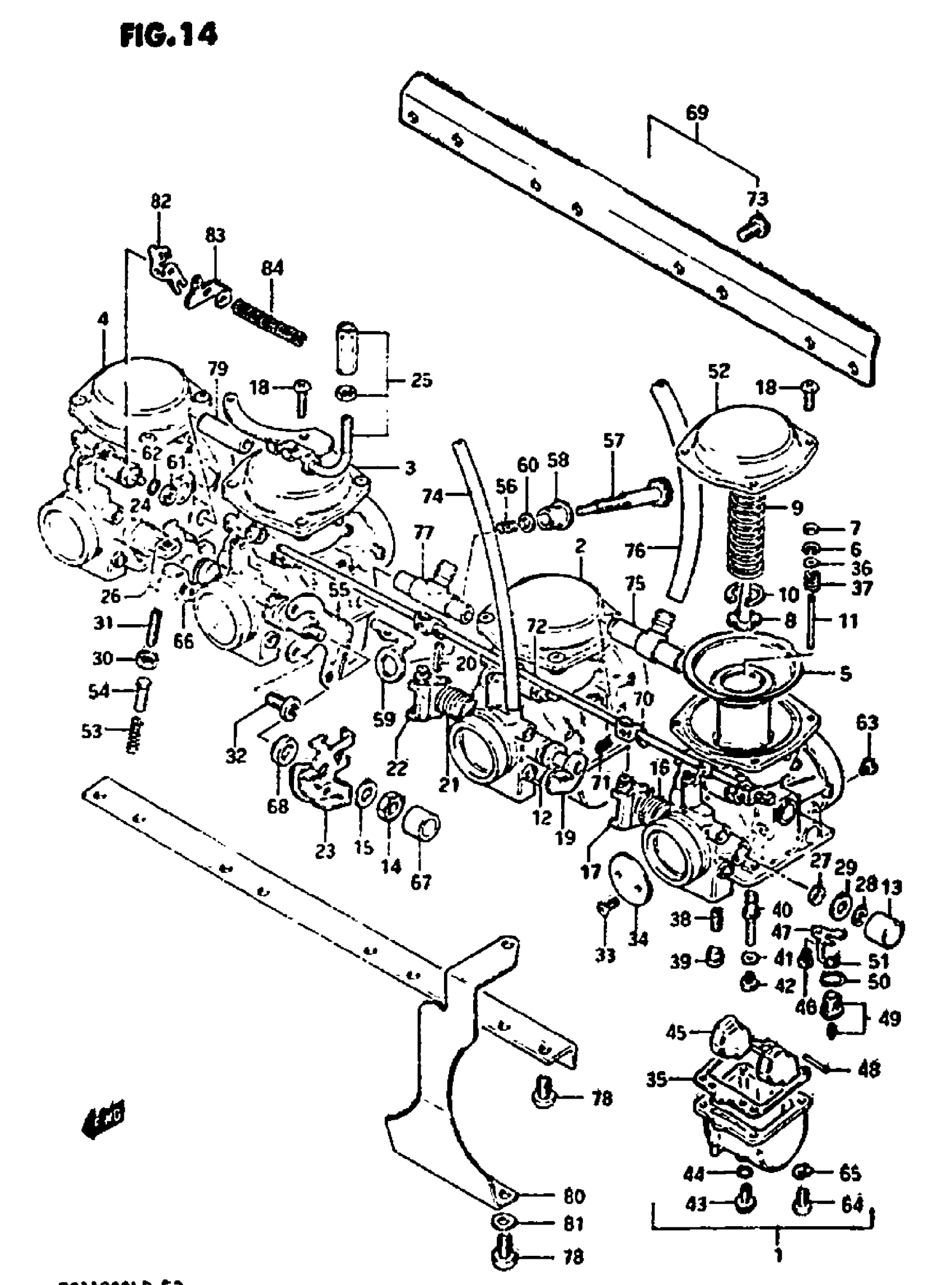

Suzuki GS1100GL (1983) CARBURETOR Diagram
#
1
CARBURETOR, NO.1 | LH
13201-49400
Unavailable
2
CARBURETOR, NO.2 | ML
13202-49400
Unavailable
3
CARBURETOR, NO.3 | MR
13203-49400
Unavailable
4
CARBURETOR, NO.4 | RH; Includes Item(s) 5 - 68
13204-49400
Unavailable
5
DIAPHRAGM ASSY This part replaces 13500-49200.
13500-38310
Unavailable
6
E RING
13394-31210
Unavailable
7
RING
13387-44030
Unavailable
8
GUIDE HOLDER
13389-44030
Unavailable
9
SPRING
13503-44080
Unavailable
10
CLIP
13581-44030
Unavailable
11
NEEDLE, JET (5058)
13383-49200
Unavailable
12
GASKET | ML, MR
13557-49200
Unavailable
13
CAP | RH,LH
13578-47070
Unavailable
15
WASHER | MR
13606-47070
Unavailable
16
SPRING | LH
13573-47070
Unavailable
17
SHAFT | LH
13550-49200
Unavailable
18
SCREW This part replaces 02112-05168.
02112-05167
Unavailable
19
SHAFT | ML
13550-49210
Unavailable
20
PIN | LH, ML, RH
13563-47070
Unavailable
21
SPRING | ML
13573-45110
Unavailable
22
LEVER | ML
13553-47070
Unavailable
23
LEVER | MR
13555-47070
Unavailable
24
SPRING | MR, RH
13573-47080
Unavailable
25
BRACKET | MR
13621-49220
Unavailable
26
SHAFT | RH
13550-49200
Unavailable
27
SEAL This part replaces 13651-51010.
13651-51011
Unavailable
28
E RING | LH, RH
13617-44080
Unavailable
29
GASKET | LH, RH
13557-47070
Unavailable
30
NUT | LH, ML, RH
13607-47070
Unavailable
31
SCREW | LH, ML, RH
13605-47080
Unavailable
32
SCREW, THROTTLE | MR This part replaces 13605-45420.
02112-0510A
Unavailable
33
SCREW
13604-44080
Unavailable
34
VALVE, THROTTLE (140)
13551-49150
Unavailable
35
GASKET,FLOAT CH This part replaces 13251-44080.
13251-44081-H17
Unavailable
38
JET, PILOT (40) This part replaces 09492-40008.
09492-40007
Unavailable
39
PLUG
13357-44080
Unavailable
40
JET, NEEDLE (X-3)
09494-00358
Unavailable
42
JET, MAIN (115)
09491-23011
Unavailable
45
FLOAT
13250-44080
Unavailable
52
COVER, DIAPHRAGM This part replaces 13502-49200.
13502-49250
Unavailable
53
SPRING | LH, ML, RH
13268-44010
Unavailable
54
PIN | LH, ML, RH
13575-47070
Unavailable
55
BRACKET | MR
13627-45110
Unavailable
56
SPRING | MR
13271-93011
Unavailable
57
ADJUSTER | MR
13267-47070
Unavailable
58
BUSH | MR
13276-31210
Unavailable
59
BRACKET | MR
13627-44090
Unavailable
60
WASHER | MR
13432-47090
Unavailable
63
JET, PILOT AIR (170)
09493-34001
Unavailable
64
SCREW This part replaces 02112-05168.
02112-05167
Unavailable
65
LOCK WASHER This part replaces 08321-21058.
08321-0105A
Unavailable
66
SHAFT | MR
13550-49230
Unavailable
67
RING | ML
13574-49200
Unavailable
68
RING | MR
13574-45120
Unavailable
69
FLANGE ASSY | Includes Item(s) 70 - 84
13210-49410
Unavailable
70
LEVER
13422-44080
Unavailable
71
SCREW
13605-47070
Unavailable
72
SHAFT
13410-49200
Unavailable
73
SCREW This part replaces 02142-05128.
02142-05127
Unavailable
74
HOSE(4.5X8.5X60 This part replaces 13683-45110.
09355-45001-600
Unavailable
75
NIPPLE
13685-49210
Unavailable
76
HOSE(6.5X11.5X6 This part replaces 13683-49160.
09355-65001-600
Unavailable
77
NIPPLE
13685-49200
Unavailable
78
SCREW This part replaces 02112-06168.
02112-06167
Unavailable
79
NIPPLE
13685-47070
Unavailable
80
COVER
13619-49160
Unavailable
81
WASHER
13615-49200
Unavailable
82
LEVER
13421-49220
Unavailable
83
LEVER
13413-49220
Unavailable
84
SPRING
13437-49220
Unavailable
