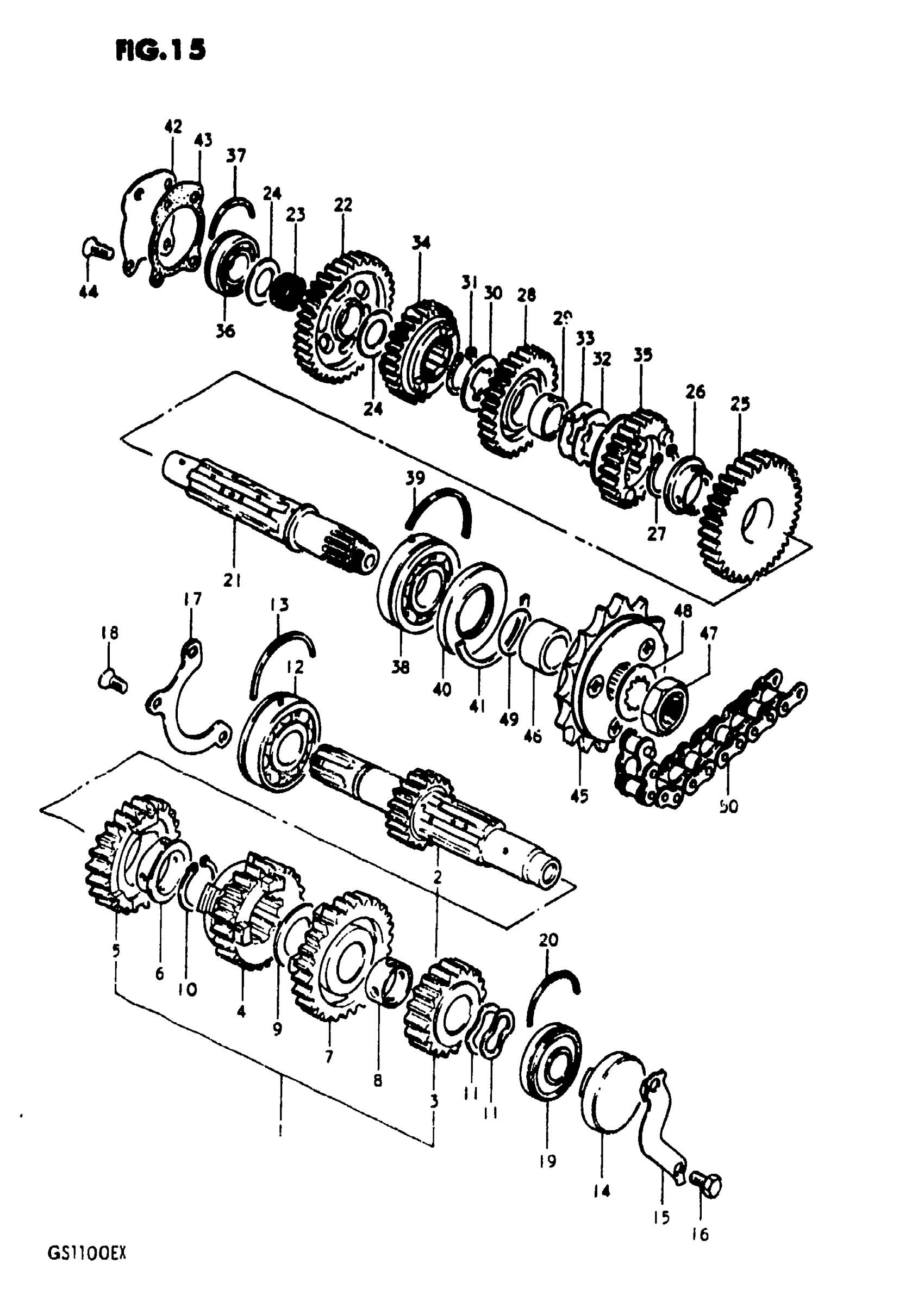

Suzuki GS1100E (1981) TRANSMISSION Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | Includes Item(s) 2 - 10 This part replaces 24120-49200.

24120-49202

Unavailable

2

NO DESCRIPTION AVAILABLE This part replaces 24100-49820.

24121-49202

Unavailable

3

GEAR, 2ND DRIVE (NT:18) This part replaces 24221-49200.

24221-49202

Unavailable

4

GEAR, 3RD DRIVE (NT:21)

24231-49200

Unavailable

5

GEAR, 4TH DRIVE (NT:24) This part replaces 24241-49200.

24241-00A00

Unavailable

6

BUSH

09301-28001

Unavailable

7

GEAR, 5TH DRIVE (NT:26) This part replaces 24251-49200.

24251-00A00

Unavailable

8

BUSH, 1ST DRIVEN This part replaces 09300-22005.

24312-02F00

Unavailable

9

WASHER

08211-22321

Unavailable

10

CIRCLIP This part replaces 08331-11289.

08331-31289

Unavailable

11

WAVE WASHER

09164-20004

Unavailable

12

BEARING, LH This part replaces 09262-25051.

09262-25105

Unavailable

13

C RING This part replaces 09390-62006.

09390-62012

Unavailable

14

PLUG, COUNTERSHAFT LH

09241-47004

Unavailable

15

HOLDER

23117-45000

Unavailable

16

BOLT This part replaces 01107-06128.

01500-06127

Unavailable

17

HOLDER, BEARING

24741-45000

Unavailable

18

SCREW This part replaces 02122-06168.

02122-06167

Unavailable

19

BEARING, LH

09262-20044

Unavailable

20

C RING

09390-47003

Unavailable

21

NO DESCRIPTION AVAILABLE | MODEL T This part replaces 24131-49200.

24131-49202

Unavailable

21

NO DESCRIPTION AVAILABLE | MODEL X This part replaces 24131-49201.

24131-49202

Unavailable

22

GEAR, 1ST DRIVEN (NT:35)

24311-49200

Unavailable

23

BEARING

09263-20018

Unavailable

24

WASHER

08211-20341

$3.05

25

GEAR, 2ND DRIVEN (NT:32) This part replaces 24321-49200.

24321-00A00

Unavailable

26

BUSH

09301-28001

Unavailable

27

CIRCLIP This part replaces 08331-11289.

08331-31289

Unavailable

28

GEAR 3RD DRIVEN This part replaces 24331-49200.

24331-49202

Unavailable

29

BUSH

24332-49000

Unavailable

30

WASHER, RH

09167-28001

Unavailable

31

CIRCLIP This part replaces 08331-11289.

08331-31289

Unavailable

32

WASHER, LH (T:1.5)

09167-28002

Unavailable

33

WASHER, LH (T:1.0)

09169-28001

Unavailable

34

GEAR, 4TH DRIVEN (NT:27) This part replaces 24341-49200.

24341-00A00

Unavailable

35

GEAR, 5TH DRIVEN (NT:25) This part replaces 24351-49200.

24351-00A00

Unavailable

36

BEARING, LH This part replaces 09262-20041.

09262-20044

Unavailable

37

C RING

09390-47003

Unavailable

38

BEARING, LH This part replaces 09262-25051.

09262-25105

Unavailable

39

C RING This part replaces 09390-62006.

09390-62012

Unavailable

40

OIL SEAL

09283-32012

Unavailable

41

C RING

09390-62008

Unavailable

42

PLATE

24761-45000

Unavailable

43

GASKET,DR SHFT This part replaces 24762-45000.

24762-45000-H17

Unavailable

44

SCREW This part replaces 02122-06168.

02122-06167

Unavailable

45

SPROCKET ASSY,E This part replaces 27510-49001.

27510-49012

Unavailable

46

SPACER

09180-25052

Unavailable

47

$15.18

48

WASHER (25.3X41.6X1) This part replaces 09167-25014.

09167-25019

Unavailable

49

O RING

09280-25001

Unavailable

50

CHAIN, DRIVE This part replaces 27600-49220.

27600-49210

Unavailable
