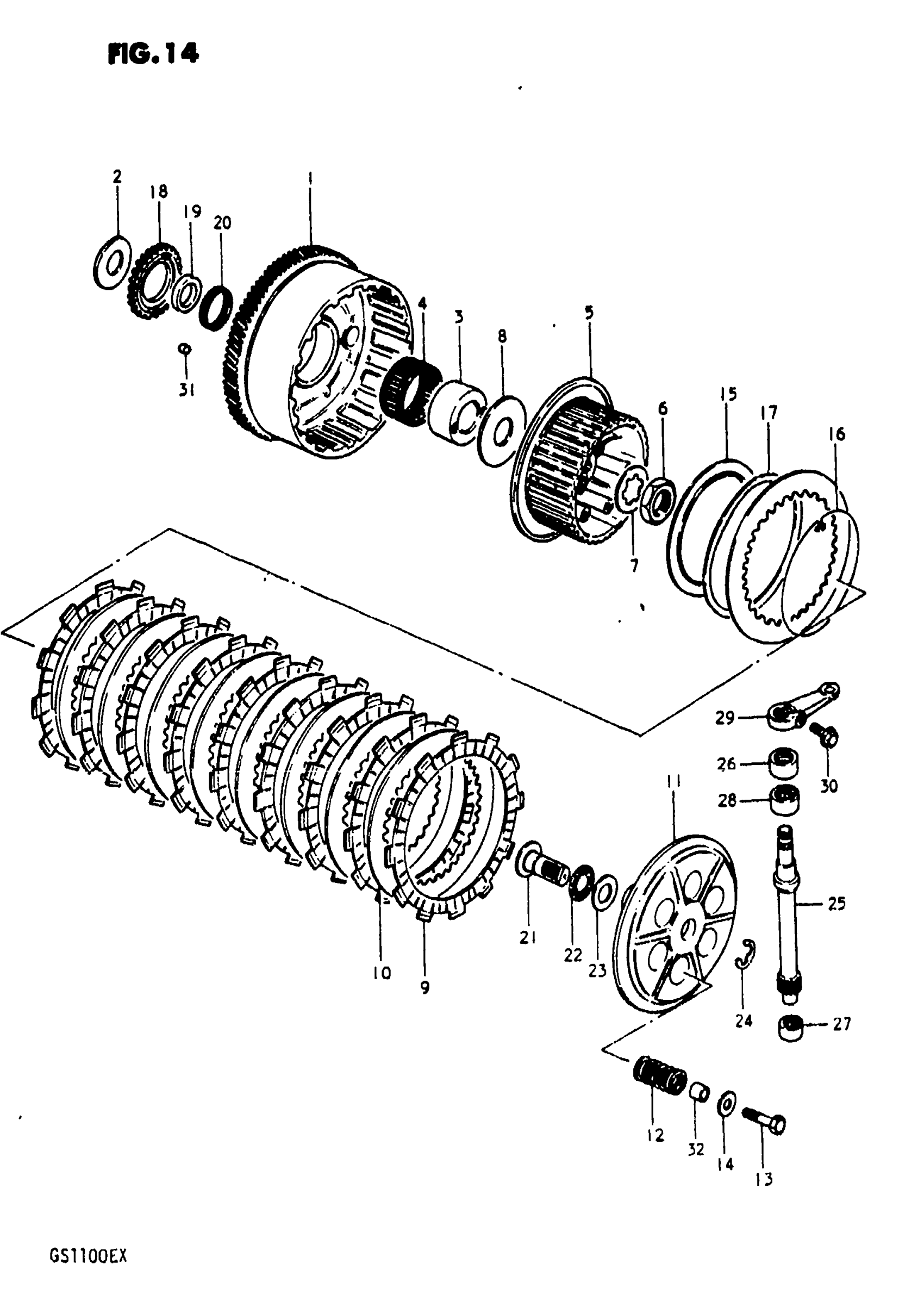

Suzuki GS1100E (1981) CLUTCH Diagram

#

Description
Price

1

GEAR,PRIMARY DR | NT:87 This part replaces 21200-49201.

21200-49214

Unavailable

2

WASHER This part replaces 09160-25023.

09160-25055

Unavailable

3

SPACER

21251-49200

Unavailable

4

BEARING This part replaces 09263-51001.

09263-51002

Unavailable

5

HUB, SLEEVE | MODEL T,~E.NO.107804 This part replaces 21411-49201.

21410-00A00

Unavailable

5

HUB, SLEEVE | MODEL TE.NO.107805~113263 This part replaces 21411-49202.

21410-00A00

Unavailable

5

HUB, SLEEVE | MODEL T,X,E.NO.113264~ This part replaces 21411-49203.

21410-00A00

Unavailable

6

NUT, PIVOT RH This part replaces 09140-24004.

09140-24007

Unavailable

7

WASHER

09167-25007

Unavailable

8

WASHER

09160-25022

Unavailable

9

PLATE, DRIVE (T:3) This part replaces 21441-49200.

21441-31D00

Unavailable

10

PLATE, DRIVEN

21451-49200

Unavailable

11

DISC, PRESSURE | MODEL T,~E.NO.113263 This part replaces 21462-49200.

21462-49201

Unavailable

11

DISK, PRESSURE | MODEL T,X,E.NO.113264~

21462-49201

Unavailable

12

SPRING

09440-19007

Unavailable

13

BOLT, REAR This part replaces 01107-06308.

01500-06307

Unavailable

14

WASHER (6.5X20X1.6) This part replaces 09160-06020.

09160-06066

Unavailable

15

SEAL, WAVE WASHER | MODEL T,~E.NO.111069 This part replaces 21471-49200.

21471-49100

Unavailable

15

SEAT, WAVE WASHER | MODEL T,X,E.NO.111070~

21471-49100

Unavailable

16

RING, STOPPER

21481-45100

Unavailable

17

WAVE WASHER

09164-00003

Unavailable

18

GEAR, OIL PUMP DRIVE (NT:34) This part replaces 16321-49990.

16321-49000

Unavailable

19

SPACER

16325-45001

Unavailable

20

BEARING

09263-36002

Unavailable

21

RACK, RELEASE This part replaces 23165-49200.

23165-49201

Unavailable

22

BEARING

09263-15003

Unavailable

23

WASHER, CLUTCH PUSH This part replaces 09160-15015.

09160-15045

Unavailable

24

E-RING This part replaces 08332-11128.

08332-1112A

Unavailable

25

PINION, RELEASE

23261-45400

Unavailable

26

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

27

BEARING

09263-12014

Unavailable

28

BEARING

09263-15012

Unavailable

29

ARM, RELEASE This part replaces 23271-49001.

23271-45400

Unavailable

30

BOLT This part replaces 01517-06207.

01550-06207

Unavailable

31

CUSHION,PRIMARY This part replaces 21215-49000.

21215-49001

Unavailable

32

SPACER (6.2X12X14) This part replaces 09180-06088.

09180-06174

Unavailable
