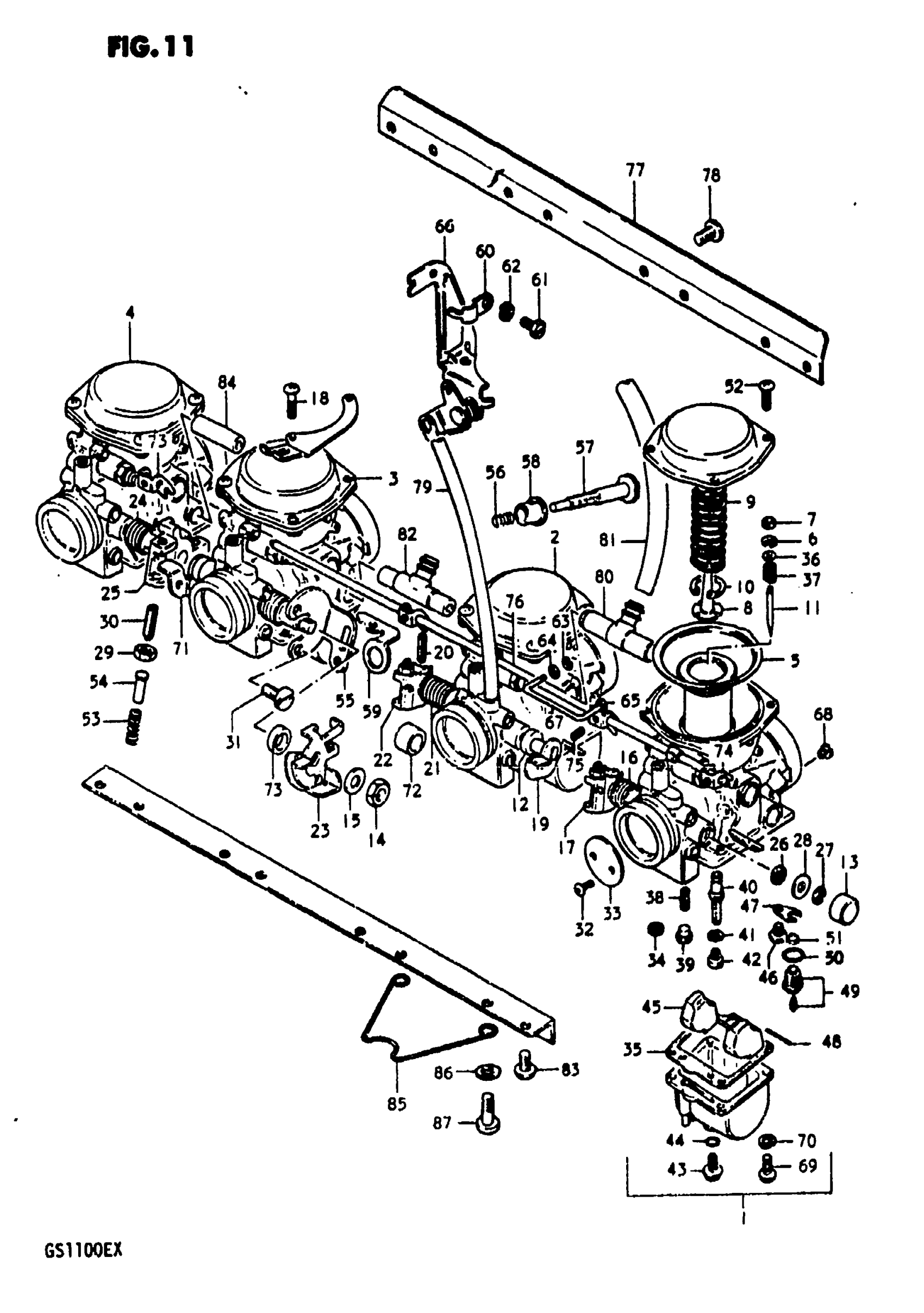

Suzuki GS1100E (1981) CARBURETOR Diagram

#

Description
Price

0

CARBURETOR ASSY | Includes Item(s) 1 - 87

13200-49200

Unavailable

1

CARBURETOR, NO.1 | LH

13201-49200

Unavailable

2

CARBURETOR, NO.2 | ML

13202-49200

Unavailable

3

CARBURETOR, NO.3 | MR

13203-49200

Unavailable

4

CARBURETOR, NO.4 | RH

13204-49200

Unavailable

5

DIAPHRAGM ASSY This part replaces 13500-49200.

13500-38310

Unavailable

6

E RING

13394-31210

Unavailable

7

RING

13387-44030

Unavailable

8

GUIDE HOLDER

13389-44030

Unavailable

9

SPRING

13503-49200

Unavailable

10

CLIP

13581-44030

Unavailable

11

NEEDLE, JET (5D58)

13383-49200

Unavailable

12

GASKET | ML,MR

13557-49200

Unavailable

13

CAP | RH,LH

13578-47070

Unavailable

15

WASHER | MR

13606-47070

Unavailable

16

SPRING | LH

13573-47070

Unavailable

17

SHAFT | LH

13550-49200

Unavailable

18

SCREW | ML:1,MR:2 This part replaces 02111-05158.

02112-05167

Unavailable

19

SHAFT | ML

13550-49210

Unavailable

20

PIN | LH,ML,RH

13563-47070

Unavailable

21

SPRING | ML

13573-45110

Unavailable

22

LEVER | ML

13553-47070

Unavailable

23

LEVER | MR

13555-47070

Unavailable

24

SPRING | MR,RH

13573-47080

Unavailable

25

SHAFT | RH

13550-49220

Unavailable

26

SEAL This part replaces 13651-51010.

13651-51011

Unavailable

27

E RING | LH,RH

13617-44080

Unavailable

28

GASKET | LH,RH

13557-47070

Unavailable

29

NUT | LH,ML,RH

13607-47070

Unavailable

30

SCREW | LH,ML,RH

13605-47080

Unavailable

31

SCREW | MR

13605-45110

Unavailable

32

SCREW

13604-44080

Unavailable

33

VALVE, THROTTLE (135)

13551-49200

Unavailable

34

GASKET

13258-44080

Unavailable

35

GASKET,FLOAT CH This part replaces 13251-44080.

13251-44081-H17

Unavailable

36

WASHER

13382-44030

$3.81

37

SPRING

13388-44030

$9.17

38

JET, PILOT (45)

09492-45015

Unavailable

39

PLUG

13357-44080

Unavailable

40

JET, NEEDLE (X-1)

09494-00267

Unavailable

42

JET, MAIN (107.5)

09491-21014

Unavailable

43

SCREW

13247-44080

$8.18

44

O RING

13246-44080

$2.92

45

FLOAT

13250-44080

Unavailable

47

PLATE

13373-39110

Unavailable

48

PIN

13254-92311

$2.41

52

SCREW | LH,RH:4,ML:3,MR:2 This part replaces 02112-05128.

02112-05127

Unavailable

53

SPRING | LH,ML,RH

13268-44010

Unavailable

54

PIN | LH,ML,RH

13575-47070

Unavailable

55

BRACKET | MR

13627-45110

Unavailable

56

SPRING | MR

13271-93011

Unavailable

57

ADJUSTER | MR

13267-47070

Unavailable

58

BUSH | MR

13276-31210

Unavailable

59

BRACKET | MR

13627-44090

Unavailable

60

PLATE | ML

13421-47070

Unavailable

61

BOLT | ML This part replaces 01104-05108.

01500-0510B

Unavailable

62

LOCK WASHER | ML This part replaces 08321-21058.

08321-0105A

Unavailable

64

WASHER | ML

13523-98010

Unavailable

65

LEVER | ML

13422-47070

Unavailable

66

BRACKET ASSY | ML This part replaces 13624-49200.

13624-45500

Unavailable

67

ROD | ML

13425-45110

Unavailable

68

JET, PILOT AIR (160)

09493-32002

Unavailable

69

SCREW This part replaces 02112-05168.

02112-05167

Unavailable

70

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable

71

SHAFT | MR

13550-49230

Unavailable

72

RING | ML

13574-49200

Unavailable

73

RING | MR

13574-45120

Unavailable

74

LEVER

13422-44080

Unavailable

75

SCREW

13605-47070

Unavailable

76

SHAFT

13410-49200

Unavailable

77

PLATE

13628-49200

Unavailable

78

SCREW This part replaces 13605-47090.

02142-05127

Unavailable

79

HOSE(4.5X8.5X60 This part replaces 13683-45110.

09355-45001-600

Unavailable

80

NIPPLE

13685-47070

Unavailable

81

HOSE

13685-47070

Unavailable

82

NIPPLE

13685-49200

Unavailable

83

SCREW This part replaces 02112-06128.

02112-06127

Unavailable

84

NIPPLE

13685-49210

Unavailable

85

CLIP

13619-49200

Unavailable

86

WASHER

13615-49200

Unavailable

87

SCREW This part replaces 02112-06168.

02112-06167

Unavailable
