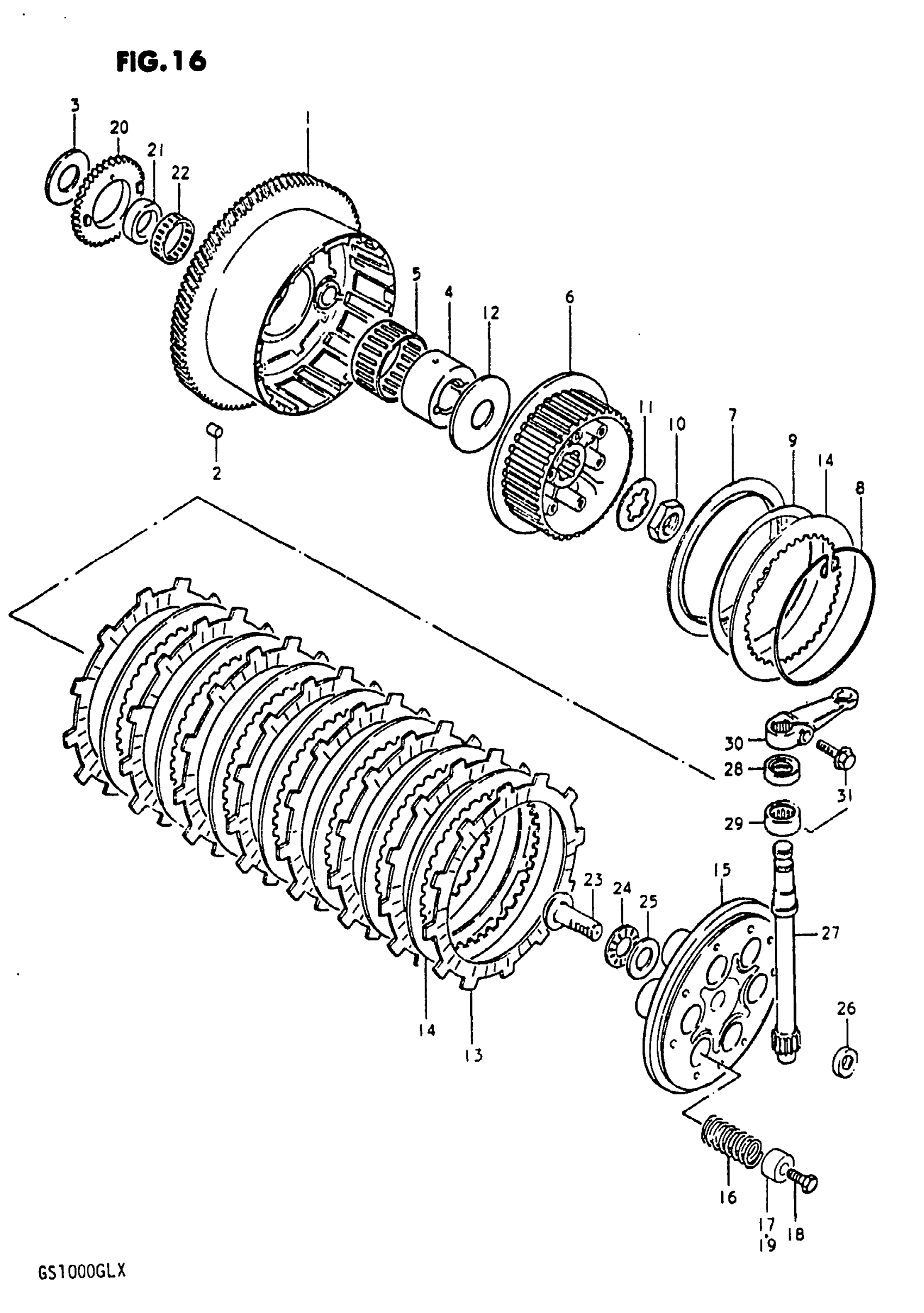

Suzuki GS1000GL (1981) CLUTCH Diagram
#
1
GEAR,PRIMARY DR | MODEL T This part replaces 21200-49201.
21200-49214
Unavailable
1
GEAR,PRIMARY DR | MODEL X This part replaces 21200-49202.
21200-49214
Unavailable
2
CUSHION,PRIMARY This part replaces 21215-49000.
21215-49001
Unavailable
3
WASHER This part replaces 09160-25023.
09160-25055
Unavailable
4
SPACER This part replaces 21251-45001.
21251-49200
Unavailable
5
BEARING This part replaces 09263-51001.
09263-51002
Unavailable
6
HUB, SLEEVE | MODEL T This part replaces 21411-49202.
21410-00A00
Unavailable
6
HUB, SLEEVE | MODEL X This part replaces 21411-49203.
21410-00A00
Unavailable
7
SEAT, WAVE WASHER
21471-49100
Unavailable
8
STOPPER RING
21481-45100
Unavailable
9
WASHER, WAVE
09164-00003
Unavailable
10
NUT, PIVOT RH This part replaces 09140-24004.
09140-24007
Unavailable
11
WASHER
09167-25007
Unavailable
12
WASHER
09160-25022
Unavailable
13
PLATE, DRIVE (T:3) This part replaces 21441-49200.
21441-31D00
Unavailable
14
PLATE, DRIVEN
21451-49200
Unavailable
15
DISK, PRESSURE
21462-49010
Unavailable
16
SPRING This part replaces 09440-19003.
09440-19027
Unavailable
17
SPACER (6.2X12X14) This part replaces 09180-06088.
09180-06174
Unavailable
18
BOLT, REAR This part replaces 01107-06308.
01500-06307
Unavailable
19
WASHER (6.5X20X1.6) This part replaces 09160-06020.
09160-06066
Unavailable
20
GEAR, OIL PUMP DRIVE (NT:34) This part replaces 16321-49990.
16321-49000
Unavailable
21
SPACER
16325-45001
Unavailable
22
BEARING
09263-36002
Unavailable
23
NO DESCRIPTION AVAILABLE This part replaces 23165-49010.
23165-49011
Unavailable
24
BEARING
09263-15003
Unavailable
25
WASHER, CLUTCH PUSH This part replaces 09160-15015.
09160-15045
Unavailable
26
OIL SEAL
09285-10003
Unavailable
27
PINION, RELEASE
23261-49001
Unavailable
28
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
29
BEARING
09263-15012
Unavailable
30
ARM, RELEASE
23271-49100
Unavailable
31
BOLT This part replaces 01517-06208.
01550-06207
Unavailable
