2000 Yamaha GP800 (GP800Y) Hull Deck Diagram

← All diagrams

Find the part on the Hull Deck diagram for your 2000 Yamaha GP800 (GP800Y), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

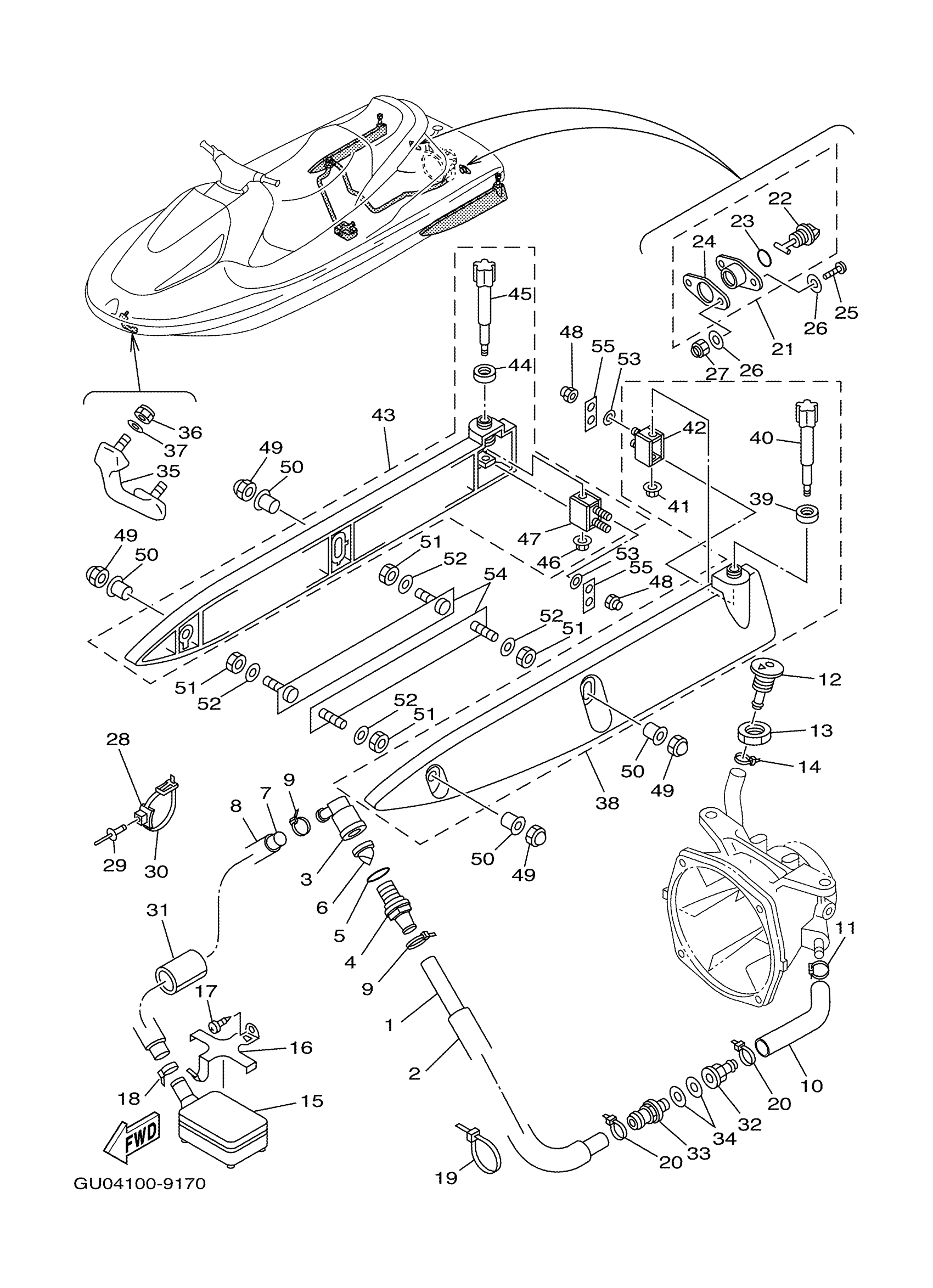

2000 Yamaha GP800 (GP800Y) Hull Deck Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE

90445-19M04-00

1
Out of stock

2

HOSE

90446-27M73-00

1

$19.12

In stock

3

JOINT, HOSE 2

63M-51165-00-00

1
Out of stock

4

JOINT, HOSE

68N-5112T-00-00

1

$44.09

In stock

5

O-RING

93210-22ME5-00

1

$4.23

In stock

6

VALVE 1

63M-5316M-00-00

1

$25.49

In stock

7

HOSE

90445-19M01-00

1
Out of stock

8

HOSE(63M)

90446-27M55-00

1

$14.58

In stock

9

CLAMP (6E5)

90465-13M11-00

1

$5.72

In stock

10

HOSE (L380)

90445-14M25-00

1

$19.46

In stock

11

CLAMP

90465-10098-00

1

$2.24

In stock

12

SPOUT

FN8-6269B-00-00

1

$17.81

In stock

13

NUT

EU0-61652-00-00

1

$12.27

In stock

14

CLIP

90600-91755-00

1

$6.00

In stock

15

STRAINER, BILGE

GD0-U761D-00-00

1
Out of stock

16

BASE, STRAINER BLIGE

EW2-67618-00-00

1

$37.39

In stock

17

SCREW, TAPPING

9778R-50112-00

1
Out of stock

18

BAND

90601-200U1-00

1

$2.89

In stock

19

BAND (EU0)

90601-20009-00

1

$6.46

In stock

20

BAND

90601-200U1-00

1

$2.89

In stock

21

DRAIN PLUG ASSY

EU0-62280-00-00

1

$28.23

In stock

22

. PLUG, DRAIN

EU0-62282-00-00

1

$7.91

In stock

23

. O-RING

EU0-62283-00-00

1

$3.95

In stock

24

. PACKING DRAIN (EU0)

EU0-62285-01-00

1

$6.00

In stock

25

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

26

WASHER

9299R-05200-00

1

$4.92

In stock

27

NUT, FLANGE

9572R-05300-00

1

$1.62

In stock

28

CLAMP COMP (EU0)

90600-91736-00

—

$6.68

In stock

29

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

30

CLAMP

90464-32801-00

1

$1.38

In stock

31

PACKING, HOSE 2

GJ1-U7578-22-00

—

$1.15

In stock

32

CONNECTION, THRU-HULL 1/4

90604-80759-00

1

$18.99

In stock

33

—

$16.48

In stock

34

GASKET

90430-13909-00

1
Out of stock

35

BOW EYE 1

GU5-61624-00-00

1
Out of stock

36

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

37

WASHER

9299R-08200-00

—

$1.95

In stock

38

STABILIZER LH

GP7-U883N-10-00

1
Out of stock

39

. NUT, LOCK 2

GP7-U883X-01-00

1
Out of stock

40

KNOB

GP7-U8354-05-00

1
Out of stock

41

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

42

. BRACKET 2

GP7-U8572-02-00

1
Out of stock

43

STABILIZER RH

GP7-U883P-10-00

1
Out of stock

44

. NUT, LOCK 2

GP7-U883X-01-00

1
Out of stock

45

KNOB

GP7-U8354-05-00

1
Out of stock

46

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

47

. BRACKET 2

GP7-U8572-02-00

1
Out of stock

48

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

49

NUT

90179-08978-00

1

$6.46

In stock

50

COLLAR

90387-08801-00

1
Out of stock

51

NUT

90170-089U1-00

1
Out of stock

52

WASHER

9299R-08200-00

—

$1.95

In stock

53

WASHER

9299R-06200-00

1

$0.45

In stock

54

BRACKET, STABILIZER

GP7-U883T-01-00

1
Out of stock

55

PACKING,STABILIZER

GP7-U883U-01-00

1
Out of stock
