2002 Yamaha GP800R (GP800AA) Control Cable Diagram

← All diagrams

Find the part on the Control Cable diagram for your 2002 Yamaha GP800R (GP800AA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

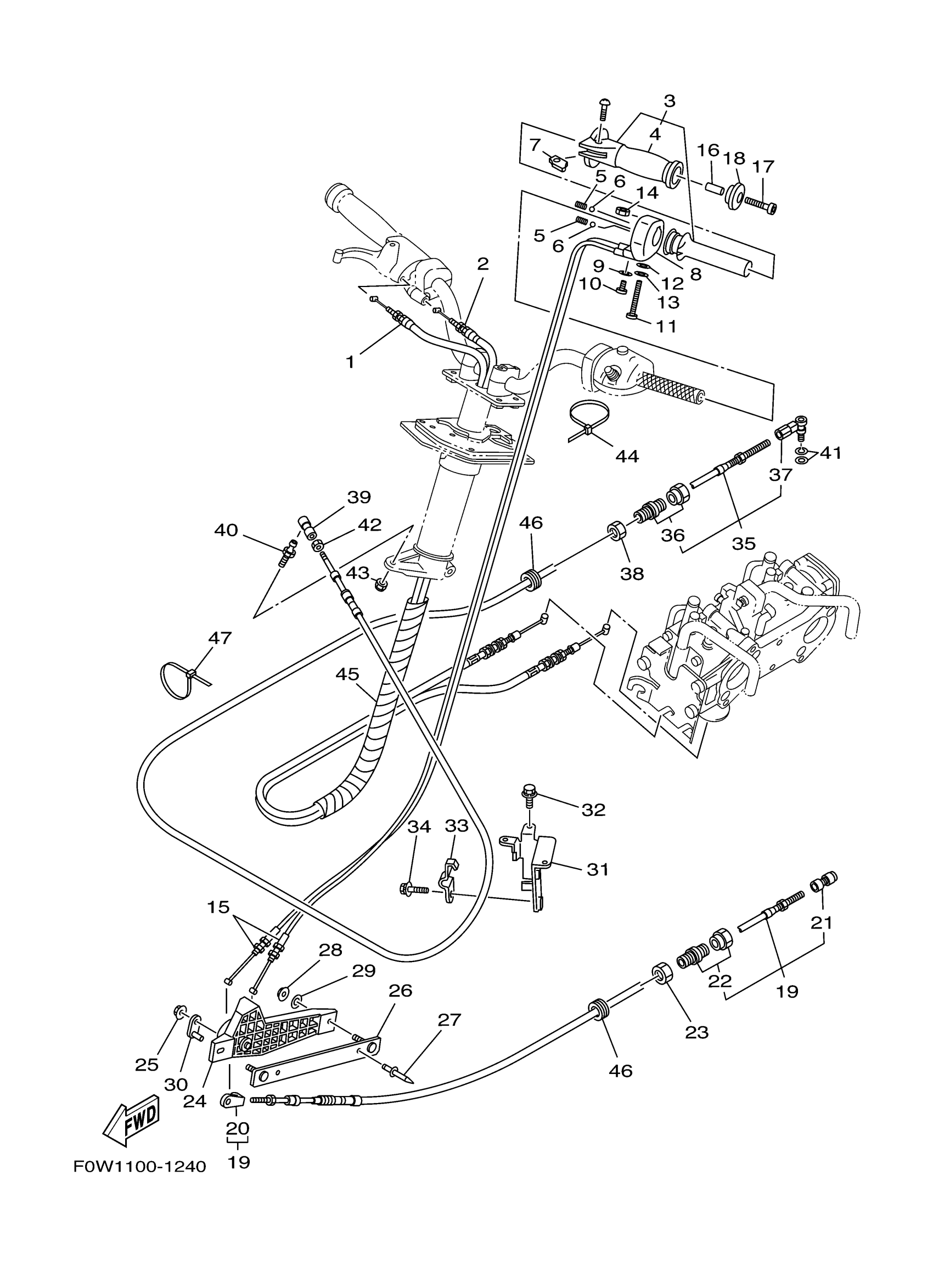

2002 Yamaha GP800R (GP800AA) Control Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CABLE, THROTTLE

68A-67252-00-00

1

$140.99

In stock

2

CABLE, CHOKE

68A-67242-00-00

1

$96.99

In stock

3

GRIP, HANDLE ASSY.

GP7-U157A-00-00

1

$461.52

In stock

4

. GRIP, HANDLE

GP7-U155C-00-00

1

$64.35

In stock

5

SPRING

GP7-U152P-00-00

1

$13.06

In stock

6

BALL

GP7-U152R-00-00

1
Out of stock

7

LEVER ASSY

GP7-U151M-00-00

1
Out of stock

8

HOUSING ASSY

GP7-U152M-00-00

1
Out of stock

9

WASHER, PLAIN (646)

92990-04600-00

1

$0.92

In stock

10

SCREW, BINDING (M01)

98980-04010-00

1

$5.09

In stock

11

SCREW PAN HEAD

98580-06565-00

—
Out of stock

12

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

13

WASHER

9299R-06100-00

1
Out of stock

14

NUT, SPECIAL

GH1-U143B-00-00

1
Out of stock

15

CABLE, NOZZLE CONTROL 2

F0D-U153D-01-00

1
Out of stock

16

COLLAR

90387-05800-00

1

$3.92

In stock

17

BOLT, HEXAGON SOCKET HEAD

90110-05908-00

1

$1.91

In stock

18

GRIP, END

GP7-U155F-00-00

1

$3.15

In stock

19

CABLE,NOZZLE CONTROL 3

F0X-6153E-19-00

1

$285.99

In stock

20

. END, CABLE

GH1-U046C-00-00

1
Out of stock

21

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

22

. CONNECTOR, CABLE

EU0-67267-10-00

1
Out of stock

23

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock

24

REMOCON,NOZZLE 2

F0D-U153J-10-00

1
Out of stock

25

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

26

BASE, REMOCON.

F0X-U4958-00-00

1
Out of stock

27

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

28

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

29

WASHER

9299R-06200-00

1

$0.45

In stock

30

PIN

F0D-U152C-10-00

1
Out of stock

31

BRACKET, STOPPER CABLE

F0X-61467-00-00

1
Out of stock

32

BOLT, WITH WASHER

90119-06827-00

1
Out of stock

33

STOPPER, CABLE

F0X-61468-00-00

1

$13.99

In stock

34

BOLT, WITH WASHER

90119-06830-00

—

$1.22

In stock

35

CABLE, STEERING

F0X-U1481-10-00

1
Out of stock

36

CONNECTOR, CABLE

GK5-67267-00-00

1
Out of stock

37

. STUD, JOINT BALL

F1B-61461-02-00

1

$85.53

In stock

38

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock

39

SHAFT,JOINT BALL

GK5-U146F-00-00

1

$25.73

In stock

40

SHAFT, JOINT BALL

EU0-U1461-10-00

1

$29.91

In stock

41

WASHER, PLATE

90201-06906-00

1

$3.23

In stock

42

NUT

9538R-06700-00

1
Out of stock

43

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

44

BAND

90601-200U2-00

1

$3.54

In stock

45

HOSE, WITH UNION

90448-25800-00

1
Out of stock

46

GROMMET

90480-279U1-00

1

$11.52

In stock

47

BAND

90601-200U2-00

1

$3.54

In stock
