1997 Yamaha Wave Runner GP1200 (GP1200V) Hull Deck Diagram

← All diagrams

Find the part on the Hull Deck diagram for your 1997 Yamaha Wave Runner GP1200 (GP1200V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

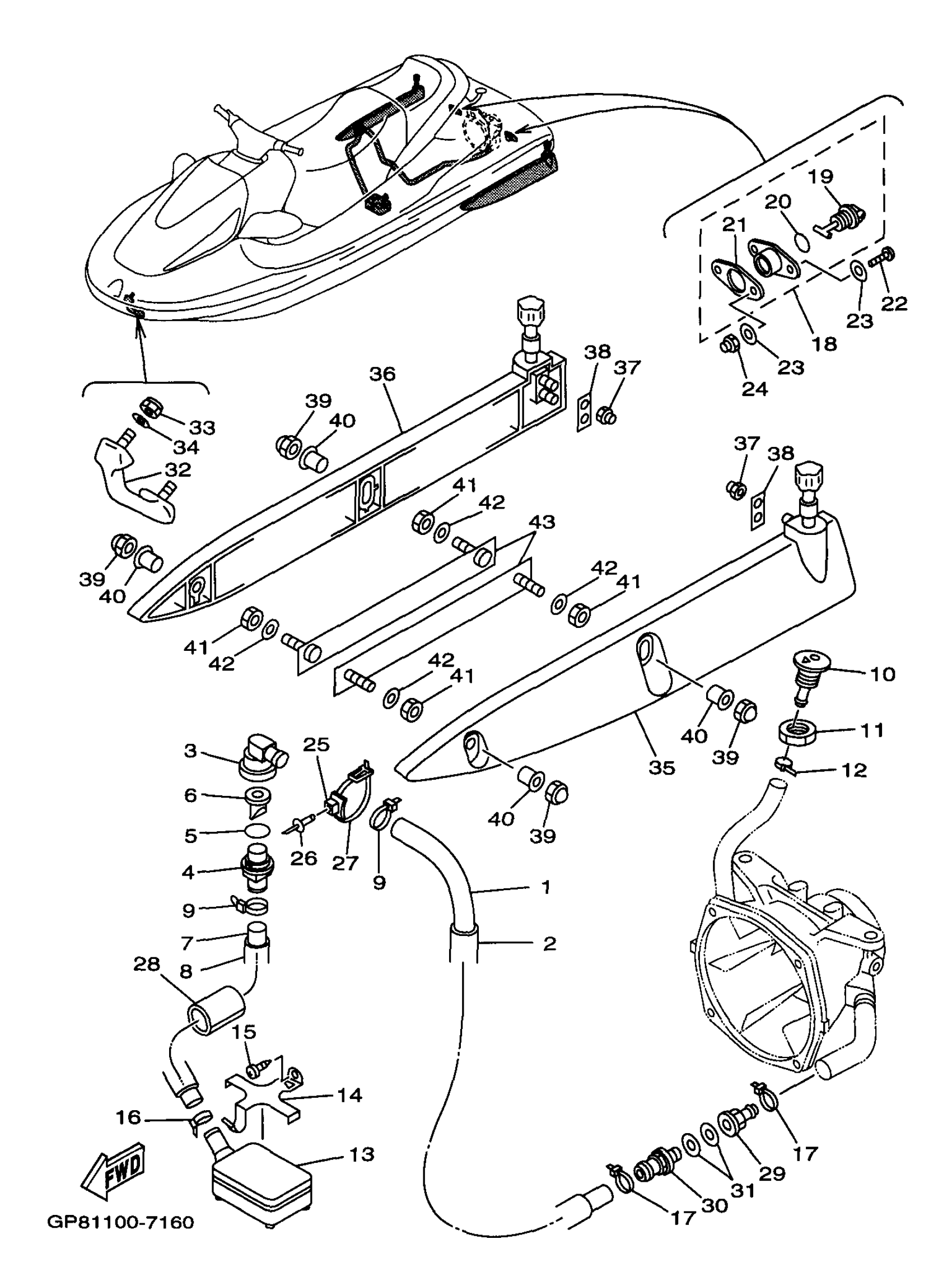

1997 Yamaha Wave Runner GP1200 (GP1200V) Hull Deck Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE

90445-19M04-00

1
Out of stock

2

HOSE

90446-27M73-00

1

$19.12

In stock

3

JOINT, HOSE 2

63M-51165-00-00

1
Out of stock

4

JOINT, HOSE

68N-5112T-00-00

1

$44.09

In stock

5

O-RING

93210-22ME5-00

1

$4.23

In stock

6

VALVE 1

63M-5316M-00-00

1

$25.49

In stock

7

HOSE

90445-19M01-00

1
Out of stock

8

HOSE (L420)

90446-24M89-00

1

$9.22

In stock

9

CLAMP (6E5)

90465-13M11-00

1

$5.72

In stock

10

SPOUT

FN8-6269B-00-00

1

$17.81

In stock

11

NUT

EU0-61652-00-00

1

$12.27

In stock

12

CLAMP

90465-10098-00

1

$2.24

In stock

13

STRAINER, BILGE

GD0-U761D-00-00

1
Out of stock

14

BASE, STRAINER BLIGE

EW2-67618-00-00

1

$37.39

In stock

15

SCREW, TAPPING(61A)

97780-50612-00

1
Out of stock

16

BAND

90601-200U1-00

1

$2.89

In stock

17

BAND

90601-200U1-00

1

$2.89

In stock

18

DRAIN PLUG ASSY

EU0-62280-00-00

1

$28.23

In stock

19

. PLUG, DRAIN

EU0-62282-00-00

1

$7.91

In stock

20

. O-RING

EU0-62283-00-00

1

$3.95

In stock

21

. PACKING DRAIN (EU0)

EU0-62285-01-00

1

$6.00

In stock

22

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

23

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

24

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

25

CLAMP COMP (EU0)

90600-91736-00

—

$6.68

In stock

26

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

27

BAND (EU0)

90601-20009-00

1

$6.46

In stock

28

PACKING, HOSE 2

GJ1-U7578-22-00

—

$1.15

In stock

29

CONNECTION, THRU-HULL 1/4

90604-80759-00

1

$18.99

In stock

30

—

$16.48

In stock

31

GASKET

90430-13909-00

1
Out of stock

32

BOW EYE 1

GU5-61624-00-00

1
Out of stock

33

. NUT, SELF-LOCKING

95720-08300-00

1

$4.15

In stock

34

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

35

STABILIZER LH

GP7-U883N-10-00

1
Out of stock

36

STABILIZER RH

GP7-U883P-10-00

1
Out of stock

37

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

38

PACKING,STABILIZER

GP7-U883U-01-00

1
Out of stock

39

. NUT, SELF-LOCKING

95720-08300-00

1

$4.15

In stock

40

COLLAR

90387-08801-00

1
Out of stock

41

NUT

90170-089U1-00

1
Out of stock

42

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

43

BRACKET, STABILIZER

GP7-U883T-01-00

1
Out of stock
