1997 Yamaha Wave Runner GP1200 (GP1200V) Control Cable Diagram

← All diagrams

Find the part on the Control Cable diagram for your 1997 Yamaha Wave Runner GP1200 (GP1200V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

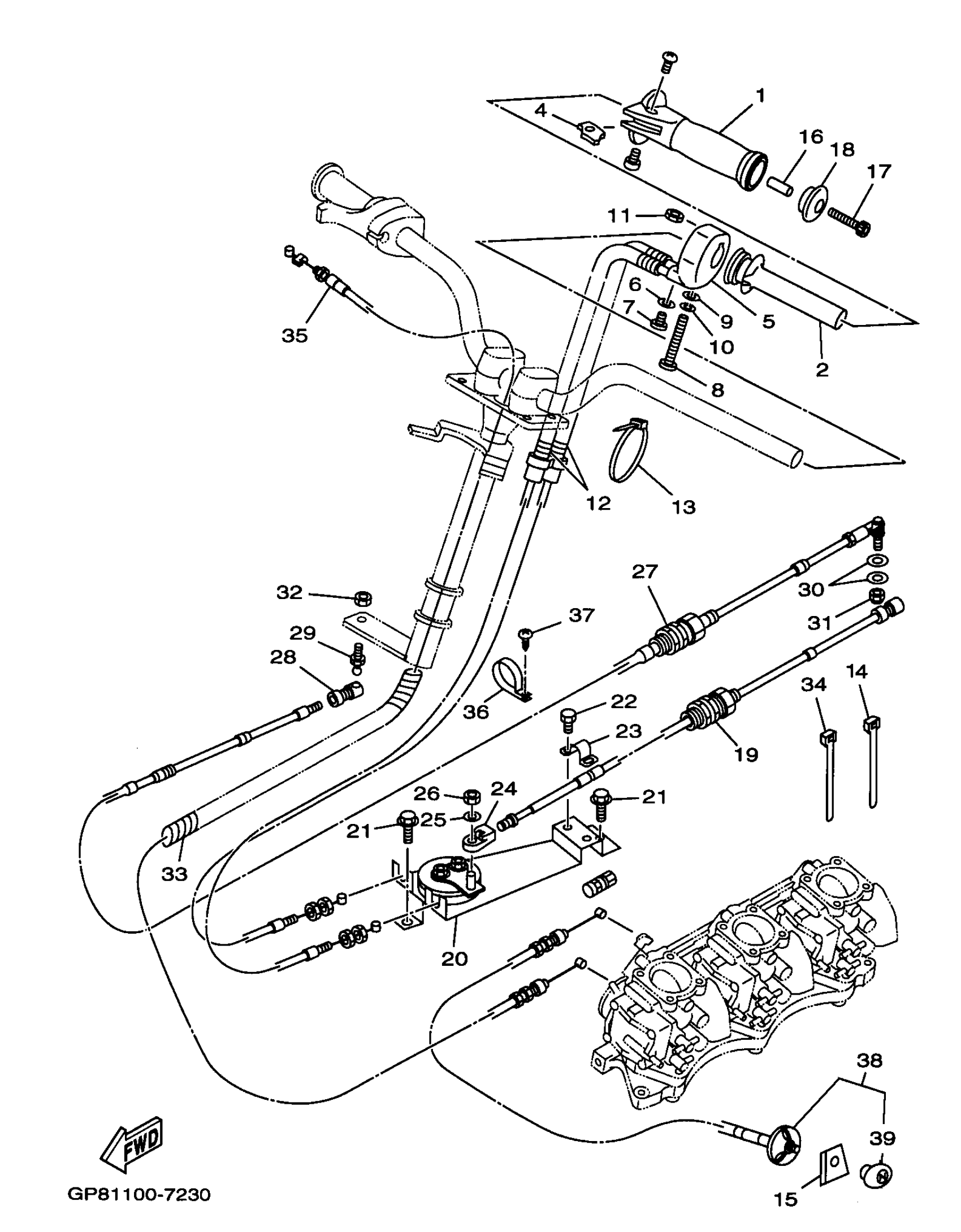

1997 Yamaha Wave Runner GP1200 (GP1200V) Control Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

. GRIP, HANDLE

GP7-U155C-00-00

1

$64.35

In stock

2

SHOWN)

(UNA-VAILA-BL-EI

1
Out of stock

4

LEVER ASSY

GP7-U151M-00-00

1
Out of stock

5

HOUSING ASSY

GP7-U152M-00-00

1
Out of stock

6

WASHER, PLAIN (646)

92990-04600-00

1

$0.92

In stock

7

SCREW, BINDING (M01)

98980-04010-00

1

$5.09

In stock

8

SCREW PAN HEAD

98580-06565-00

—
Out of stock

9

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT, SPECIAL

GH1-U143B-00-00

1
Out of stock

12

CABLE, NOZZLE CONTROL 2

GP7-U153D-00-00

1
Out of stock

13

BAND

90601-200U1-00

1

$2.89

In stock

14

BAND (EU0)

90601-20009-00

1

$6.46

In stock

15

PLATE,CHOKE

GJ1-6824D-01-00

1

$13.99

In stock

16

COLLAR

90387-05800-00

1

$3.92

In stock

17

BOLT, HEXAGON SOCKET HEAD

90110-05908-00

1

$1.91

In stock

18

GRIP, END

GP7-U155F-00-00

1

$3.15

In stock

19

CABLE, NOZZLE CONTROL 3

GP8-U153E-00-00

1
Out of stock

20

REMOTE CONTROL, NOZZLE 2

GP7-U153J-00-00

1
Out of stock

21

BOLT, WITH WASHER

90119-069UJ-00

1

$2.85

In stock

22

BOLT(GH1)

97080-06012-00

1
Out of stock

23

CLAMP, CABLE

GH1-U043H-00-00

1
Out of stock

24

. END, CABLE

GH1-U046C-00-00

1
Out of stock

25

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

26

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

27

CABLE, STEERING

GP8-U1481-00-00

1
Out of stock

28

SHAFT,JOINT BALL

GK5-U146F-00-00

1

$25.73

In stock

29

SHAFT, JOINT BALL

EU0-U1461-10-00

1

$29.91

In stock

30

WASHER, PLATE

90201-06906-00

1

$3.23

In stock

31

NUT(650)

95380-06700-00

—

$6.17

In stock

32

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

33

SPI-RAP 25

90699-38U03-00

1
Out of stock

34

BAND

90601-200U1-00

1

$2.89

In stock

35

CABLE, THROTTLE

GP8-U7252-00-00

1
Out of stock

36

CLIP, NYLON 18

90600-918U3-00

1
Out of stock

37

—

$2.22

In stock

38

CABLE, CHOKE

GP8-U7242-01-00

1
Out of stock

39

KNOB, CHOKE

GP7-U724C-00-00

1
Out of stock
