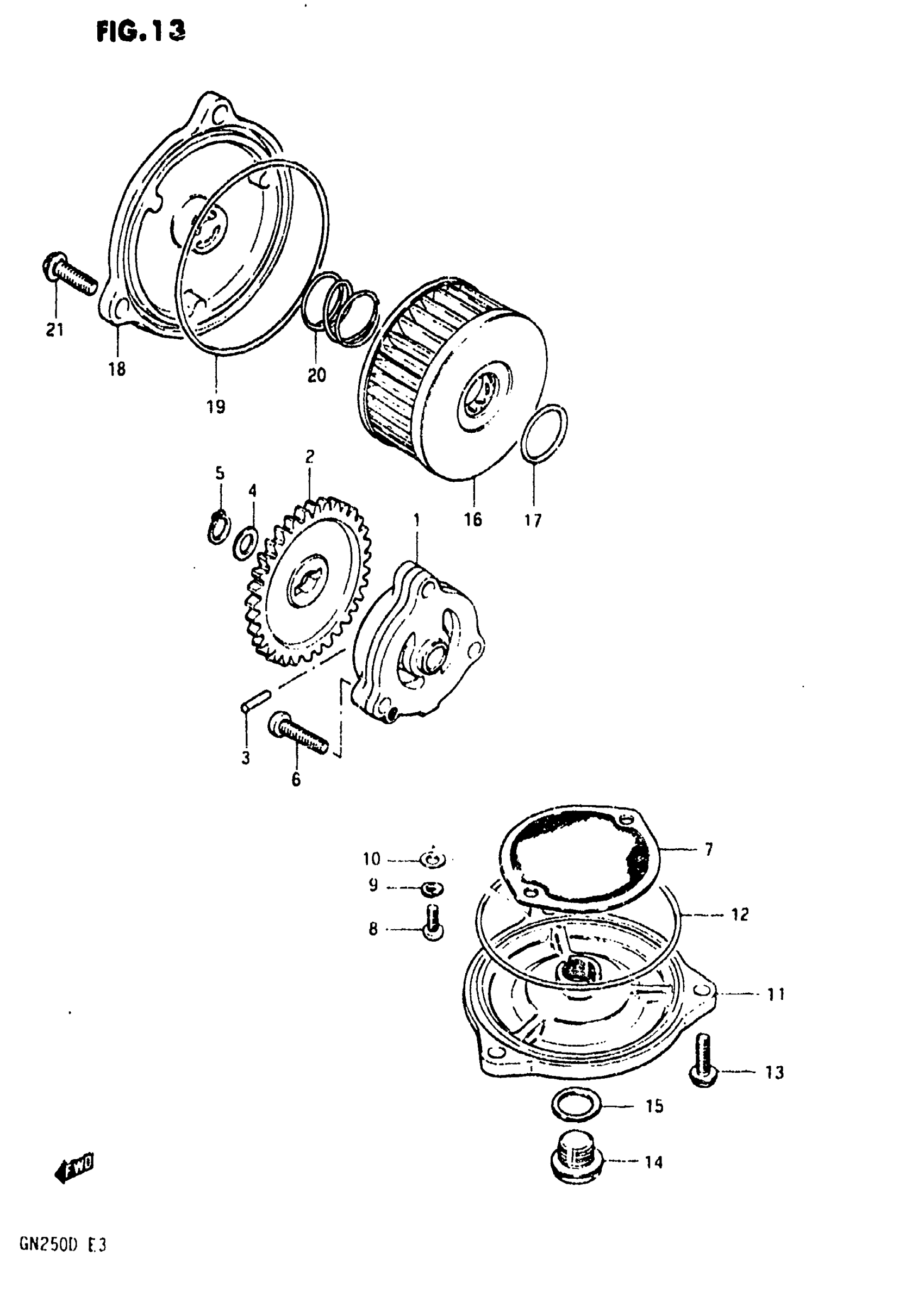

Suzuki GN250 (1983) OIL PUMP Diagram

#

Description
Price

1

PUMP, ENGINE OIL

16400-38200

Unavailable

2

GEAR, DRIVEN (NT:33)

16331-38200

Unavailable

3

PIN

09261-04009

Unavailable

4

WASHER

08221-10185

Unavailable

5

CIRCLIP

08331-31109

Unavailable

6

SCREW This part replaces 02112-06258.

02112-06257

Unavailable

7

STRAINER, ENGINE OIL

16520-37400

Unavailable

8

SCREW This part replaces 02112-05128.

02112-05127

Unavailable

9

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable

10

WASHER This part replaces 08322-21058.

08322-01057

Unavailable

11

CAP

16523-38200

Unavailable

12

O RING

09280-82001

$5.01

13

BOLT This part replaces 01547-06208.

01547-06207

Unavailable

14

PLUG (MAGNETO) This part replaces 09247-14001.

09247-14002

Unavailable

15

GASKET

09168-14004

Unavailable

16

FILTER, ENGINE OIL

16510-38240

Unavailable

17

O RING

09280-16005

Unavailable

18

CAP

16512-38220

Unavailable

19

.O RING (D:2.4,ID:73)

09280-72001

Unavailable

20

SPRING

09440-21004

Unavailable

21

BOLT This part replaces 01547-06208.

01547-06207

Unavailable
