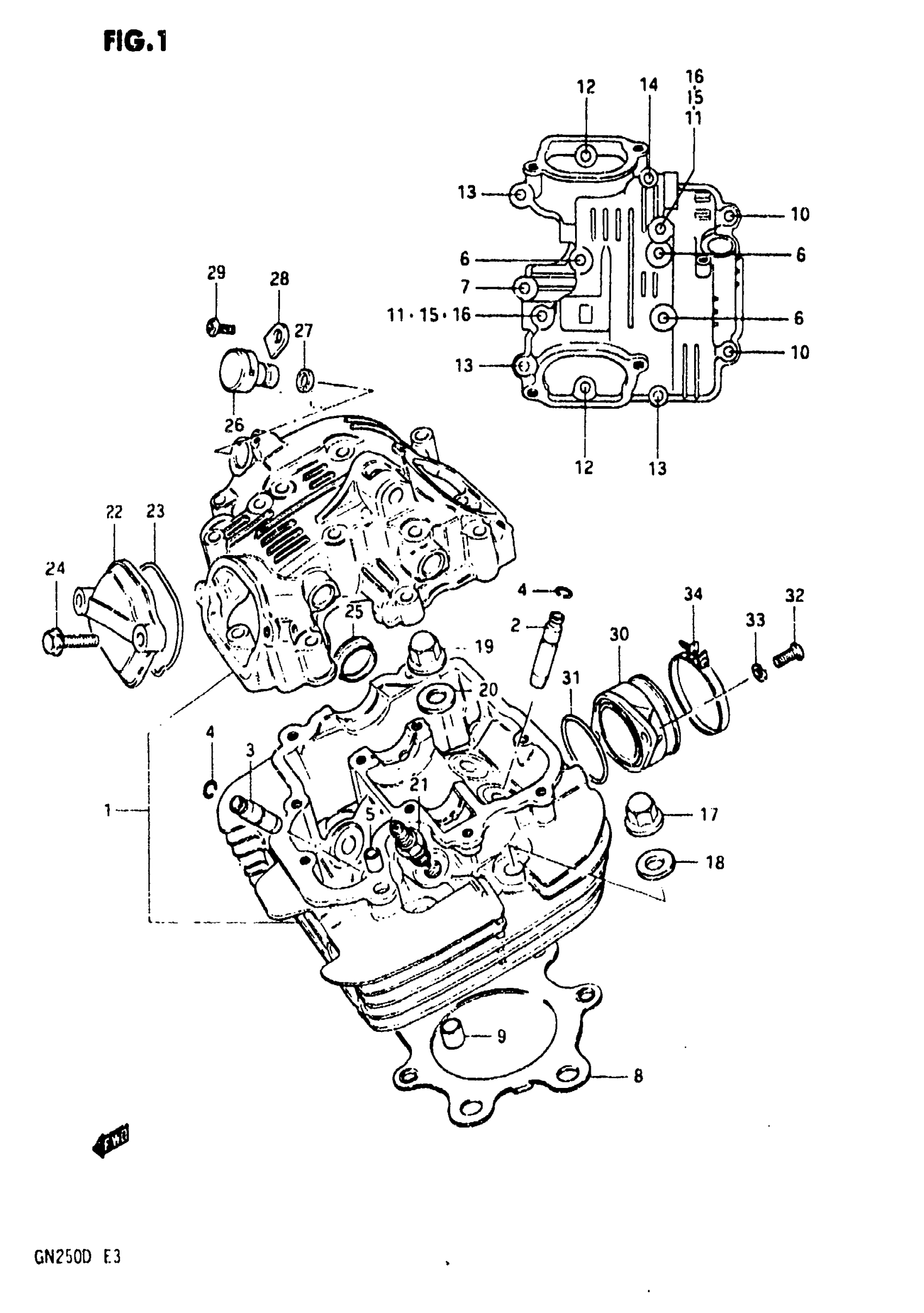

Suzuki GN250 (1983) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY,CYLIN | Includes Item(s) 2 - 7 This part replaces 11100-38300.

11100-38204

Unavailable

2

GUIDE, IN VALVE

11115-38270

Unavailable

3

GUIDE, VALVE (0S:0.3)

11115-05270

Unavailable

4

.RING (10X85)

09381-10004

Unavailable

5

PIN

09206-08001

Unavailable

6

BOLT This part replaces 01517-06608.

01550-06607

Unavailable

7

BOLT This part replaces 01517-06308.

01550-06307

Unavailable

8

GASKET, CYLINDER HEAD This part replaces 11141-38200.

11141-25D11

Unavailable

9

PIN This part replaces 09206-13001.

04211-13189

Unavailable

10

BOLT (6X115)

09103-06052

Unavailable

11

STUD BOLT This part replaces 01421-06308.

01421-06307

Unavailable

12

BOLT This part replaces 01517-06308.

01550-06307

Unavailable

13

BOLT (CHROME) This part replaces 01517-06458.

01550-06457

Unavailable

14

BOLT This part replaces 01517-06608.

01550-06607

Unavailable

15

NUT This part replaces 08316-16068.

08319-31067

Unavailable

16

GASKET (5.8X13X1.2) This part replaces 09168-06009.

09168-06023

Unavailable

17

NUT

09159-10026

Unavailable

18

WASHER

09160-10039

Unavailable

19

NUT This part replaces 09159-10035.

09159-10026

Unavailable

20

GASKET

09168-10017

Unavailable

21

SPARK PLUG (DR8EA) This part replaces 09482-00144.

09482-00399

Unavailable

21

SPARK PLUG (X24ESR-U) This part replaces 09482-00145.

09482-00223

Unavailable

22

CAP, INSPECTION This part replaces 11175-38200.

11175-38202

Unavailable

23

O RING

09280-55003

Unavailable

24

BOLT 6X75 This part replaces 01517-06758.

01550-06757

Unavailable

25

PLUG, HEAD

09241-30004

Unavailable

26

PLUG, HOLE

26442-45000

Unavailable

27

SEAL BAND

26451-45000

Unavailable

28

PLATE

26449-33000

Unavailable

29

SCREW

09128-05101

Unavailable

30

PIPE, INTAKE

13110-38200

$45.62

31

O-RING (D:2.4,ID:39.7) This part replaces 09280-40003.

09280-40020

Unavailable

32

SCREW This part replaces 02112-06168.

02112-06167

Unavailable

34

CLAMP

09402-52306

Unavailable
