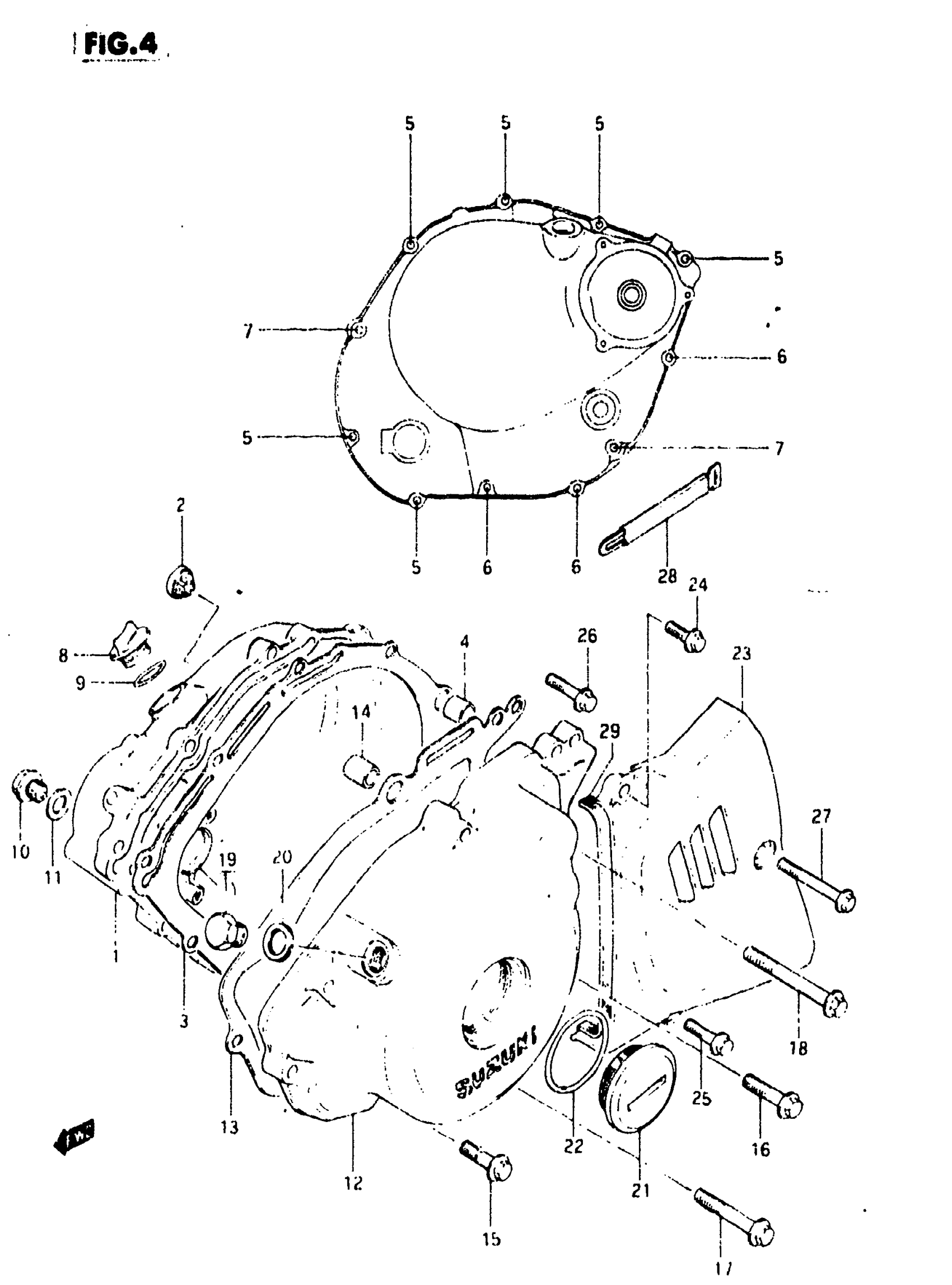

Suzuki GN250 (1983) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH | Includes Item(s) 2

11340-38302

Unavailable

2

.LENS, OIL LEVEL CHECK

11971-45010

Unavailable

3

GASKET, CLUTCH COVER This part replaces 11482-38301.

11482-38312

Unavailable

4

PIN This part replaces 09206-13001.

04211-13189

Unavailable

5

BOLT This part replaces 01547-06258.

01547-06257

Unavailable

6

BOLT This part replaces 01547-06358.

01547-06357

Unavailable

7

BOLT This part replaces 01547-06458.

01547-06457

Unavailable

8

PLUG, OIL FILLER

09259-20007

Unavailable

9

GASKET

09280-17003

Unavailable

11

GASKET

09168-14004

Unavailable

12

COVER, MAGNETO

11351-38300

Unavailable

13

GASKET, MAGNETO COVER This part replaces 11483-38300.

11483-37D00

Unavailable

14

PIN This part replaces 09206-13001.

04211-13189

Unavailable

15

BOLT This part replaces 01547-06258.

01547-06257

Unavailable

16

BOLT This part replaces 01547-06358.

01547-06357

Unavailable

17

BOLT This part replaces 01547-06508.

01547-06507

Unavailable

18

BOLT This part replaces 01547-06608.

01547-06607

Unavailable

19

PLUG, T.D.C

09247-12104

Unavailable

20

GASKET

09168-12002

Unavailable

21

PLUG This part replaces 09259-36001.

09259-36011

Unavailable

22

.O-RING (D:3.1,ID:32.7)

09280-33004

Unavailable

23

COVER, ENGINE SPROCKET

11361-38300

Unavailable

24

BOLT This part replaces 01547-05208.

01547-05207

Unavailable

25

BOLT This part replaces 01547-05258.

01547-05257

Unavailable

26

BOLT This part replaces 01547-05308.

01547-05307

Unavailable

27

BOLT (5X45)

01547-05458

Unavailable

28

CLAMP This part replaces 09407-11301.

09407-18302

Unavailable

29

DAMPER, SPROCKET COVER

11362-38300

Unavailable
