TRANSMISSION

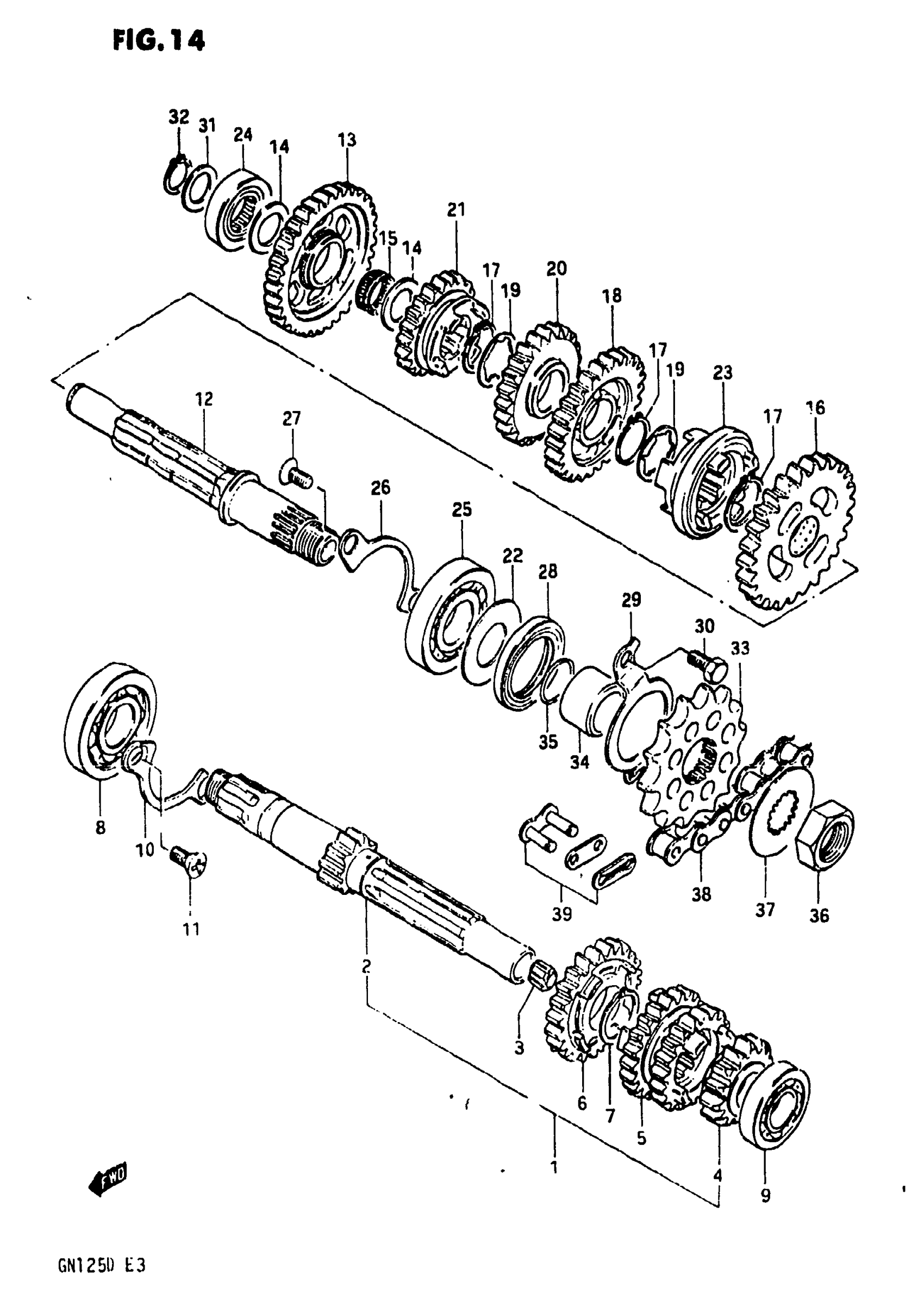

Suzuki GN125Z (1983) TRANSMISSION Diagram
#
1
COUNTERSHAFT | Includes Item(s) 2 - 7 This part replaces 24120-05300.
24120-05302
Unavailable
2
SHAFT, COUNTER (NT:11) This part replaces 24121-05200.
24120-05810
Unavailable
3
BUSH This part replaces 24125-38200.
24125-38201
Unavailable
4
GEAR, 2ND DRIVE (NT:14) This part replaces 24221-05300.
24221-05301
Unavailable
5
GEAR, 3RD & 4TH DRIVEN This part replaces 24231-05201.
24231-05203
Unavailable
6
NO DESCRIPTION AVAILABLE This part replaces 24251-05201.
24251-05203
Unavailable
7
CIRCLIP
09380-20009
Unavailable
8
BEARING, DRIVE SHAFT LH This part replaces 09262-20062.
09262-20069
Unavailable
9
BEARING This part replaces 08123-60020.
08123-60027
Unavailable
10
RETAINER, DRIVE SHAFT BEARING
24741-05200
Unavailable
11
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
12
DRIVESHAFT
24130-05300
Unavailable
13
GEAR, 1ST DRIVEN (NT:33) This part replaces 24311-05200.
24311-05202
Unavailable
14
WASHER
08211-15251
Unavailable
15
BEARING
09263-15023
Unavailable
16
GEAR, 2ND DRIVEN (NT:26) This part replaces 24320-05200.
24320-05202
Unavailable
17
CIRCLIP
09380-20009
Unavailable
18
GEAR, 3RD DRIVEN (NT:26) This part replaces 24331-05200.
24331-05203
Unavailable
19
WASHER
09167-20011
Unavailable
20
GEAR, 4TH DRIVEN (NT:23) | MODEL Z This part replaces 24341-05200.
24341-05203
Unavailable
20
GEAR, 4TH DRIVEN (NT:23) | MODEL D This part replaces 24341-05201.
24341-05203
Unavailable
21
NO DESCRIPTION AVAILABLE | MODEL Z This part replaces 24351-05200.
24351-05202
Unavailable
21
NO DESCRIPTION AVAILABLE | MODEL D This part replaces 24351-05201.
24351-05202
Unavailable
22
WASHER
24359-05200
Unavailable
23
WHEEL, SLIDING DOG
24421-05300
Unavailable
24
BEARING, RH
09263-15024
Unavailable
25
BEARING, DRIVE SHAFT LH This part replaces 08113-62040.
09262-20069
Unavailable
26
RETAINER, DRIVE SHAFT BEARING
24741-05200
Unavailable
27
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
28
OIL SEAL, LH
09283-27010
Unavailable
29
NO DESCRIPTION AVAILABLE This part replaces 24751-05201.
24751-05210
Unavailable
30
BOLT This part replaces 01107-06106.
01500-0610B
Unavailable
31
WASHER
08211-15201
Unavailable
32
CIRCLIP This part replaces 08331-31159.
08331-3115A
Unavailable
33
SPROCKET (NT:14) This part replaces 27511-41301.
27511-41310
Unavailable
34
SPACER
27531-05200
Unavailable
35
O RING
09280-19005
Unavailable
36
NUT
09140-16017
Unavailable
37
WASHER
09167-20012
Unavailable
38
CHAIN, DRIVE (RK428FDZ,124LE) | Includes Item(s) 39 This part replaces 27600-05311.
27600-29B20-124
Unavailable
39
JOINT (DID)
27620-36012
Unavailable
39
JOINT (RK)
27620-40220
Unavailable
