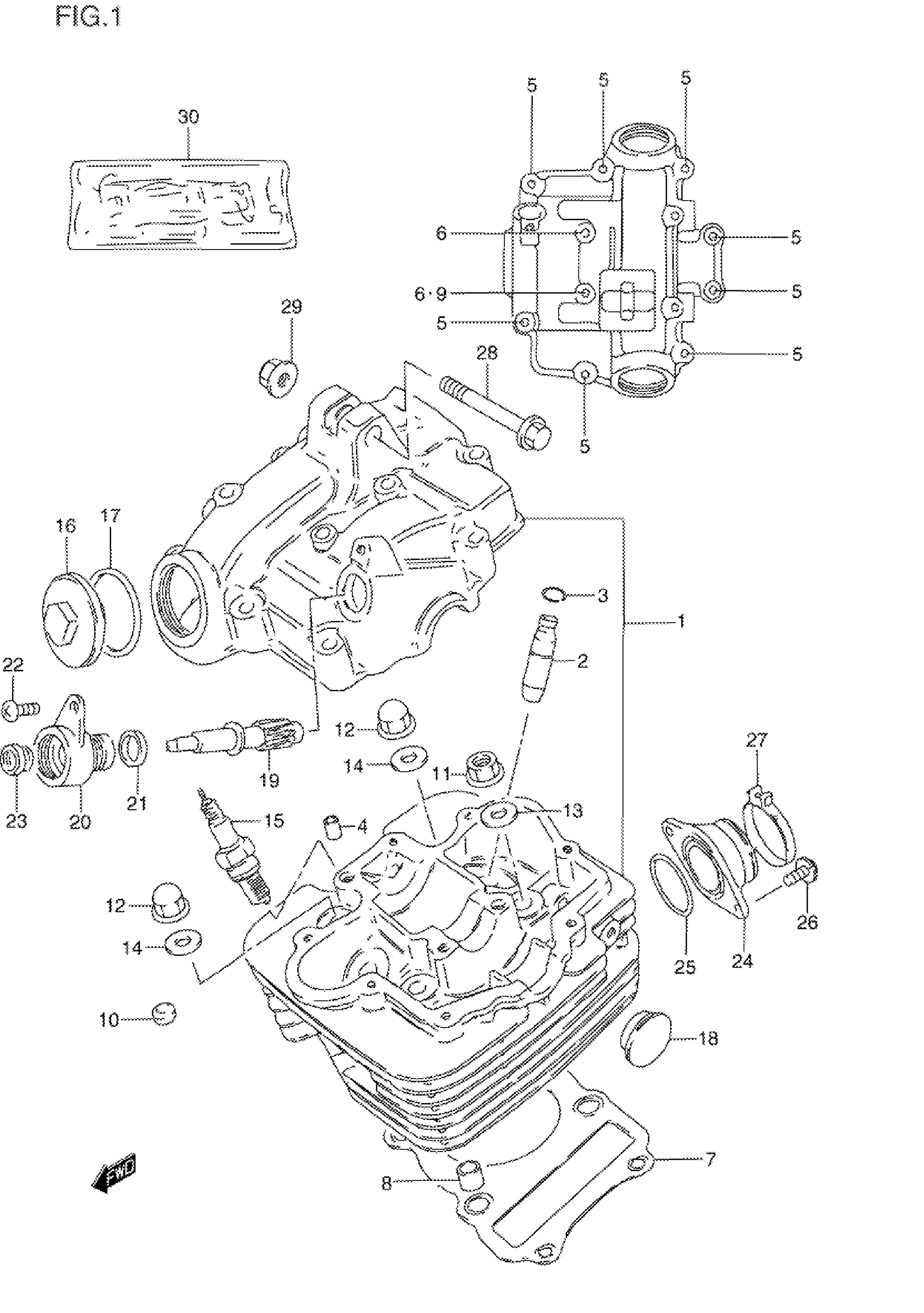

Suzuki GN125EV (1997) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY, CYLINDER | Includes Item(s) 2 - 6

11100-05263

Unavailable

2

GUIDE, VALVE (0S:0.3)

11115-05270

Unavailable

3

.RING (10X85)

09381-10004

Unavailable

4

PIN

09206-08001

Unavailable

5

BOLT (6X35)

01550-06357

Unavailable

6

BOLT (6X60)

01550-06607

Unavailable

7

GASKET, CYLINDER HEAD This part replaces 11141-05201.

11141-05202

Unavailable

8

PIN, CYLINDER HEAD

04211-11169

Unavailable

9

WASHER

09168-06023

Unavailable

10

PAD, RUBBER

11151-45000

Unavailable

11

NUT This part replaces 08316-10083.

08316-1008B

Unavailable

12

NUT

09159-08074

Unavailable

13

WASHER

09160-08039

Unavailable

14

GASKET (8.5X17X2.3)

09168-08021

Unavailable

15

SPARK PLUG (DR8EA) This part replaces 09482-00144.

09482-00399

Unavailable

15

SPARK PLUG (X24ESR-U) This part replaces 09482-00145.

09482-00223

Unavailable

16

CAP INSPECTION This part replaces 11175-37111.

11175-18920

Unavailable

17

.O RING (D:3,ID:29.5)

09280-30001

Unavailable

18

PLUG, HEAD

09241-22002

Unavailable

19

NO DESCRIPTION AVAILABLE This part replaces 26431-05201.

26431-05210

Unavailable

20

SLEEVE

26441-49000

Unavailable

21

SEAL BAND

26451-45000

Unavailable

22

SCREW

09128-05101

Unavailable

23

OIL SEAL (5X12X8)

09289-05002

Unavailable

24

PIPE, INTAKE This part replaces 13110-05300.

13101-05300

Unavailable

25

O RING (D:2.4,ID:31.7)

09280-32006

Unavailable

26

SCREW This part replaces 02112-36163.

02112-3616A

Unavailable

27

CLAMP

09402-44208

Unavailable

28

BOLT (8X50)

09103-08081

Unavailable

29

NUT

08319-31087

Unavailable

30

GASKET SET | ~F.NO.V2100402 This part replaces 11401-05862.

11401-05864

Unavailable

30

GASKET SET | F.NO.V2100403~ This part replaces 11401-05863.

11401-05864

Unavailable
