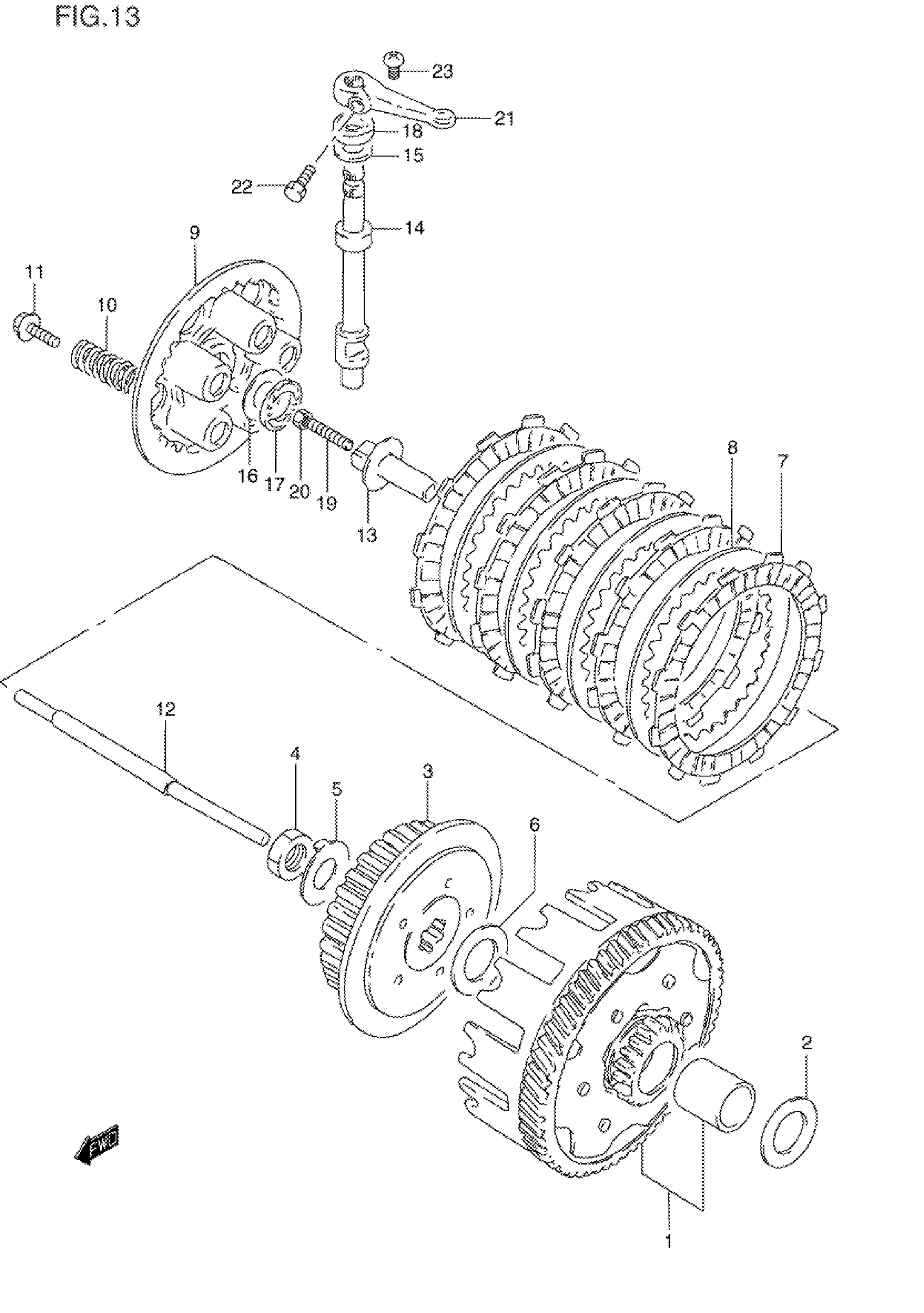

Suzuki GN125EV (1997) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | NT:20/59

21200-05880

Unavailable

2

WASHER

08211-20353

Unavailable

3

HUB, CLUTCH SLEEVE (NT:30) This part replaces 21411-05200.

21411-05230

Unavailable

4

NUT

09140-16005

Unavailable

5

LOCK WASHER

09169-16003

Unavailable

6

WASHER

08211-20352

Unavailable

7

PLATE, DRIVE

21441-13A01

Unavailable

8

PLATE, CLUTCH DRIVEN (T:1.6)

21451-19A00

Unavailable

9

DISC, CL PRESSURE This part replaces 21462-14102.

21462-14130

Unavailable

10

SPRING

09440-15014

Unavailable

11

BOLT (5X16) This part replaces 09116-05003.

09116-05020

Unavailable

12

ROD, CLUTCH PUSH This part replaces 23110-05202.

23110-05203

Unavailable

13

PIECE, CLUTCH PUSH

23121-38201

Unavailable

14

CAMSHAFT, CLUTCH RELEASE

23122-05200

Unavailable

15

WASHER, CLUTCH RELEASE This part replaces 08211-10201.

09181-10195

Unavailable

16

WASHER

09160-15045

Unavailable

17

THRUST BEARING (15X28X2)

09263-15003

Unavailable

18

OIL SEAL (10X20X6)

09282-10012

Unavailable

19

SCREW

09134-06010

Unavailable

20

NUT

09140-06023

Unavailable

21

ARM, CLUTCH RELEASE

23271-46010

Unavailable

22

BOLT

01500-06167

$2.10

23

STOPPER, CL RLSE CAM SHAFT This part replaces 02142-06103.

02142-0610A

Unavailable
