2013 Yamaha FX Nytro XTX (FX10XTDL) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2013 Yamaha FX Nytro XTX (FX10XTDL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

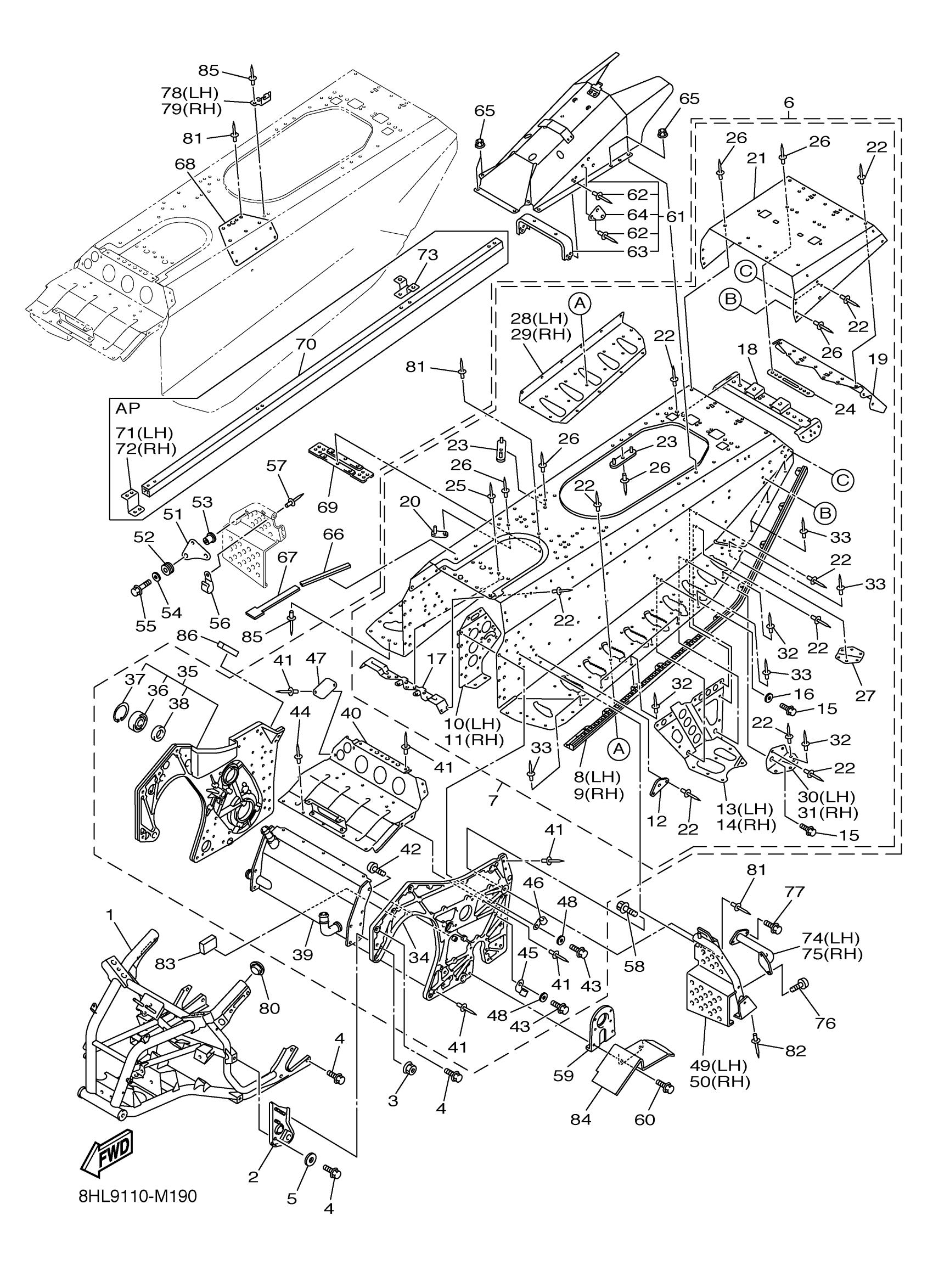

2013 Yamaha FX Nytro XTX (FX10XTDL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GL-21940-03-00

1

$1,292.99

In stock

2

BRACKET, ENGINE

8GL-2194E-00-00

1
Out of stock

3

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

4

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

5

WASHER, PLATE (4W3)

90201-086A3-00

1

$6.29

In stock

6

REAR FRAME COMP.

8HL-21950-01-00

1

$4,662.99

In stock

7

. REAR FRAME COMP

8HL-21950-09-00

1
Out of stock

8

REINFORCEMENT, FOOTREST 1

8HK-21926-00-00

—

$225.78

In stock

9

REINFORCEMENT, FOOTREST 2

8HK-21936-00-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8HL-21943-00-00

—

$71.88

In stock

11

BRACKET, MAIN TRACK 2

8HL-21953-00-00

1
Out of stock

12

BRACKET, MAIN TRACK 3

8FU-21919-00-00

—

$4.65

In stock

13

—

$97.34

In stock

14

BRACKET, RR.TRACK SUSPENTION 2

8HL-21954-00-00

1
Out of stock

15

BOLT, FLANGE

95817-10020-00

1

$6.17

In stock

16

WASHER, PLATE

90201-10035-00

—

$3.56

In stock

17

PROTECTOR, MUFFLER

8GL-2194H-00-00

—

$65.03

In stock

18

BRACKET 7

8GL-2197N-00-00

—

$103.06

In stock

19

—

$67.03

In stock

20

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

21

PANEL, SUB FRAME 6

8HL-21917-01-00

1
Out of stock

22

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

23

BRACKET 8

8GL-22512-00-00

—

$6.74

In stock

24

NUT

8GL-21295-00-00

—

$8.97

In stock

25

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

26

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

27

PATCH 1

8HK-21961-00-00

—
Out of stock

28

PATCH 3

8HK-21963-00-00

—
Out of stock

29

PATCH 4

8HK-21964-00-00

—
Out of stock

30

PATCH 5

8HK-21965-00-00

—

$43.05

In stock

31

PATCH 6

8HK-21966-00-00

—

$34.83

In stock

32

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

33

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

34

REINF., HOUSING 1

8GL-21925-00-00

—
Out of stock

35

HOUSING, REINF SUB-ASSY(R.H)

8GL-21930-00-00

—
Out of stock

36

BEARING (5X5)

93306-20627-00

—

$66.08

In stock

37

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

38

OIL SEAL

93102-30012-00

—

$29.09

In stock

39

HEAT EXCHANGER ASSY

8GL-12440-00-00

—

$611.99

In stock

40

PANEL, SUB FRAME 4

8GL-21915-00-00

—
Out of stock

41

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

42

BOLT, BUTTON HEAD

92012-08016-00

—
Out of stock

43

BOLT, HEXAGON

97017-08016-00

—
Out of stock

44

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

45

CLAMP

90462-08061-00

—
Out of stock

46

CLAMP

90462-08064-00

—
Out of stock

47

PLATE, COVER

8GL-2131D-00-00

—

$8.71

In stock

48

WASHER, PLATE (5F7)

90201-08512-00

—

$6.17

In stock

49

FOOTREST COMP. 1

8GL-21960-00-00

—

$201.08

In stock

50

FOOTREST COMP. 2

8GL-21970-02-00

—

$186.38

In stock

51

STAY, BUZZER

8JH-83386-00-00

—

$5.77

In stock

52

GROMMET

90480-14004-00

—

$7.49

In stock

53

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

54

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

55

BOLT, FLANGE

95822-06025-00

—

$1.46

In stock

56

CLAMP

90462-06022-00

—

$9.14

In stock

57

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

58

BOLT, FLANGE

95817-10030-00

—

$6.17

In stock

59

—

$23.55

In stock

60

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

61

PANEL, SUB FRAME 5

8GL-21916-00-00

—

$330.69

In stock

62

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

63

STAY, MUFFER

8GL-2194L-00-00

—

$38.37

In stock

64

BRACKET, SEAT FITTING

8GL-21946-00-00

—
Out of stock

65

NUT, CROWN

90176-06016-00

—

$3.57

In stock

66

SEAL, GUARD

8GL-22151-00-00

—
Out of stock

67

SEAL, GUARD

8GL-22152-00-00

—

$4.08

In stock

68

PATCH 7

8GL-21967-00-00

—

$19.11

In stock

69

PATCH 8

8GL-21988-00-00

—
Out of stock

70

PROTECTOR, FRAME

8HL-21978-00-00

—
Out of stock

71

BRACKET, 5

8GL-2196M-00-00

—

$14.02

In stock

72

BRACKET, 6

8GL-2197M-00-00

—
Out of stock

73

BRACKET, PROTECTOR REAR

8GL-21443-00-00

—

$7.34

In stock

74

BAR, FOOTREST 1

8GL-27471-00-00

—

$47.06

In stock

75

BAR, FOOTREST 2

8GL-27472-00-00

—

$47.06

In stock

76

BOLT, BUTTON HEAD

92012-06014-00

—
Out of stock

77

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

78

BRACKET, REAR FENDER 1

8GL-21151-00-00

—
Out of stock

79

BRACKET, REAR FENDER 2

8GL-21152-00-00

—
Out of stock

80

CAP, REAR ARM

180-22117-00-00

—

$6.52

In stock

81

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

82

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

83

DAMPER

8GL-21852-00-00

—

$2.25

In stock

84

PROTECTOR, FRAME

8GL-2197B-00-00

—

$60.82

In stock

85

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

86

DAMPER, PLATE

90520-05012-00

—

$0.78

In stock
