2012 Yamaha FJR1300A (FJR13ABL) Crankcase Diagram

← All diagrams

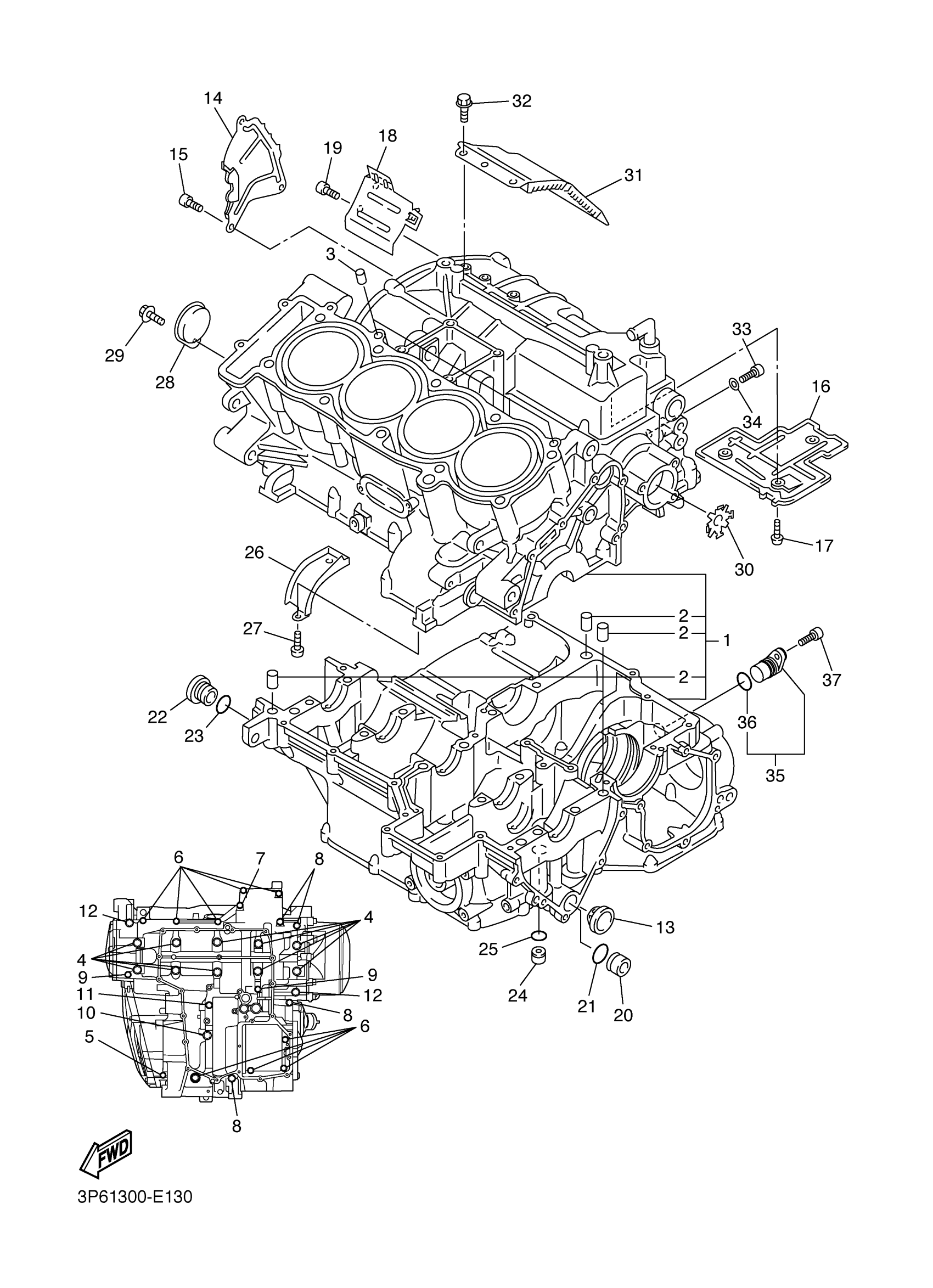

Find the part on the Crankcase diagram for your 2012 Yamaha FJR1300A (FJR13ABL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha FJR1300A (FJR13ABL) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

3P6-15100-00-00

—
Out of stock

2

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

3

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

4

BOLT, WITH WASHER

90119-09001-00

1

$5.93

In stock

5

BOLT, FLANGE

95817-06045-00

1

$6.18

In stock

6

BOLT, FLANGE

95812-06055-00

1

$1.46

In stock

7

BOLT, FLANGE

95812-06055-00

1

$1.46

In stock

8

BOLT, FLANGE

95812-06065-00

—

$5.14

In stock

9

BOLT, FLANGE

95812-06080-00

1

$6.32

In stock

10

BOLT, FLANGE

95817-08050-00

1

$3.15

In stock

11

BOLT, FLANGE

95814-08065-00

1

$3.54

In stock

12

. BOLT

90109-06168-00

1
Out of stock

13

GAUGE, LEVEL

2H7-15361-00-00

1

$84.99

In stock

14

PLATE, BREATHER

5JW-11165-01-00

—

$33.43

In stock

15

BOLT,SOCKET

91317-06012-00

1

$6.17

In stock

16

PLATE, BREATHER 2

5JW-11145-00-00

—
Out of stock

17

SCREW

90149-06156-00

—

$6.37

In stock

18

COVER, OIL PUMP

5JW-15412-00-00

—

$20.23

In stock

19

BOLT,SOCKET

91317-06012-00

1

$6.17

In stock

20

PLUG

90338-20263-00

—

$9.72

In stock

21

O-RING (1J7)

93210-16314-00

—
Out of stock

22

PLUG

4H7-15189-00-00

—
Out of stock

23

O-RING

93210-20802-00

—
Out of stock

24

PLUG

90338-16262-00

—

$11.18

In stock

25

O-RING(3LD)

93210-12790-00

—

$5.75

In stock

26

PLATE

5JW-15191-00-00

—

$17.22

In stock

27

SCREW

90149-06156-00

—

$6.37

In stock

28

PLUG

5JW-15189-00-00

—
Out of stock

29

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

30

SHIM, KICK SHAFT

5JW-15645-00-00

—

$7.18

In stock

31

PLATE

5JW-15113-00-00

—

$75.38

In stock

32

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

33

BOLT(70V)

97022-10014-00

—

$1.58

In stock

34

GASKET (1KH,1.0T)

90430-10148-00

—

$4.74

In stock

35

PLUG, BLIND

3P6-15399-00-00

—

$17.75

In stock

36

O-RING (22U)

93210-15566-00

—

$5.78

In stock

37

BOLT,SOCKET

91317-06016-00

—

$1.16

In stock
