2016 Yamaha FJ09 (FJ09GS) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2016 Yamaha FJ09 (FJ09GS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

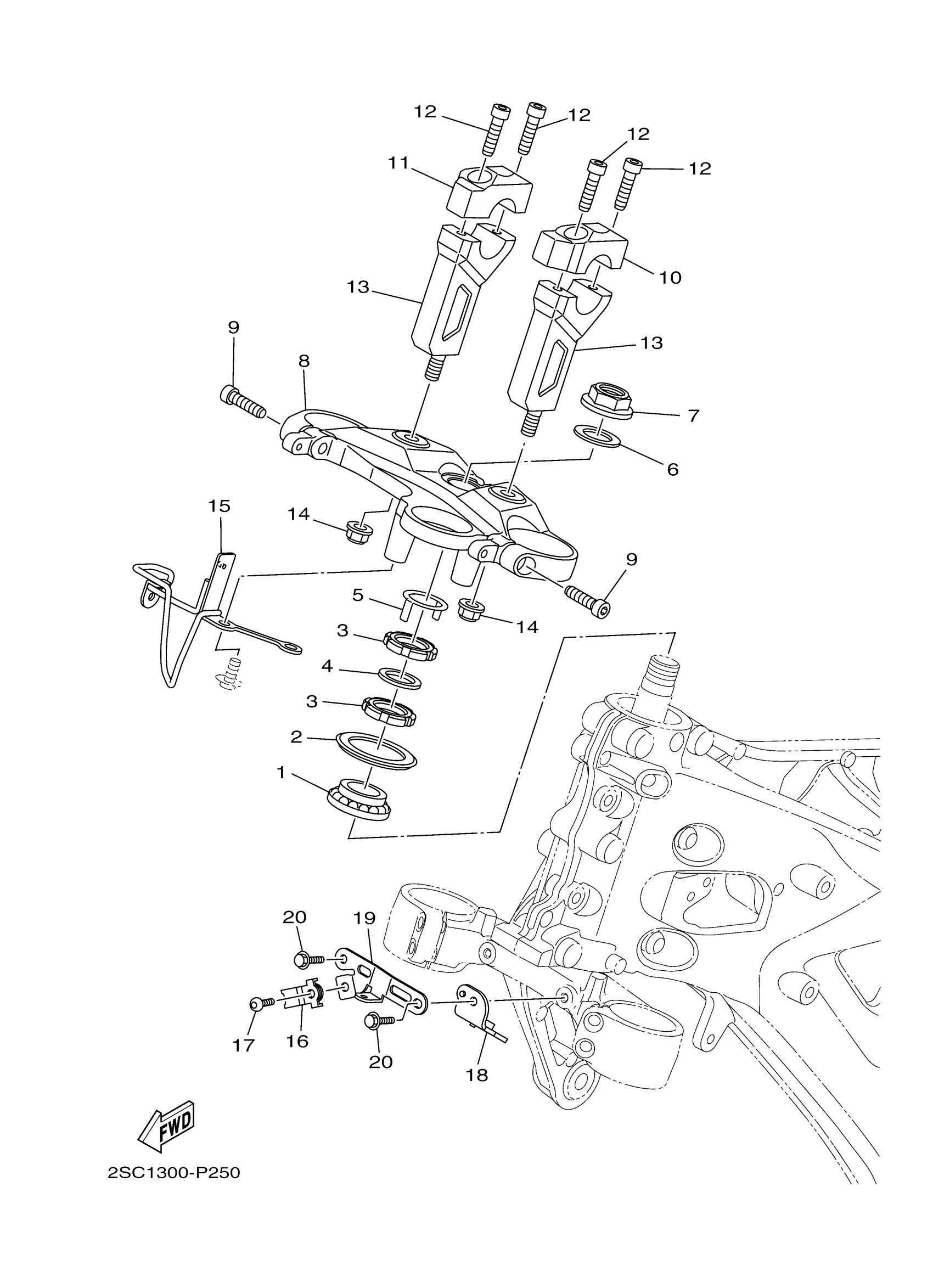

2016 Yamaha FJ09 (FJ09GS) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING(3FV)

93399-99931-00

1

$49.35

In stock

2

COVER, BALL RACE 1

5VX-23415-00-00

1

$15.83

In stock

3

NUT

90179-25004-00

1

$20.78

In stock

4

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

5

WASHER, SPECIAL

26H-23418-01-00

1

$12.68

In stock

6

WASHER, PLATE

90201-22018-00

1

$4.11

In stock

7

NUT, SPECIAL

1RC-23393-00-00

1

$35.49

In stock

8

CROWN, HANDLE

1RC-23435-20-00

—
Out of stock

9

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

10

HOLDER, HANDLE UPP

2PP-23441-00-00

—
Out of stock

11

HOLDER, HANDLE UPP

2PP-2344A-00-00

—
Out of stock

12

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

13

HOLDER 1

2PP-24847-01-00

1
Out of stock

14

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

15

GUIDE, CABLE

2PP-23389-00-00

—
Out of stock

16

CLAMP

90461-10008-00

—

$8.18

In stock

17

BOLT, BUTTON HEAD

92017-06012-00

—
Out of stock

18

BRACKET, HORN

1RC-23377-00-00

—

$6.46

In stock

19

BRACKET 1

2PP-2334G-00-00

—

$8.65

In stock

20

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock
