1971 Kawasaki F5-A Rear Hub/brake/chain Diagram

← All diagrams

Find the part on the Rear Hub/brake/chain diagram for your 1971 Kawasaki F5-A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

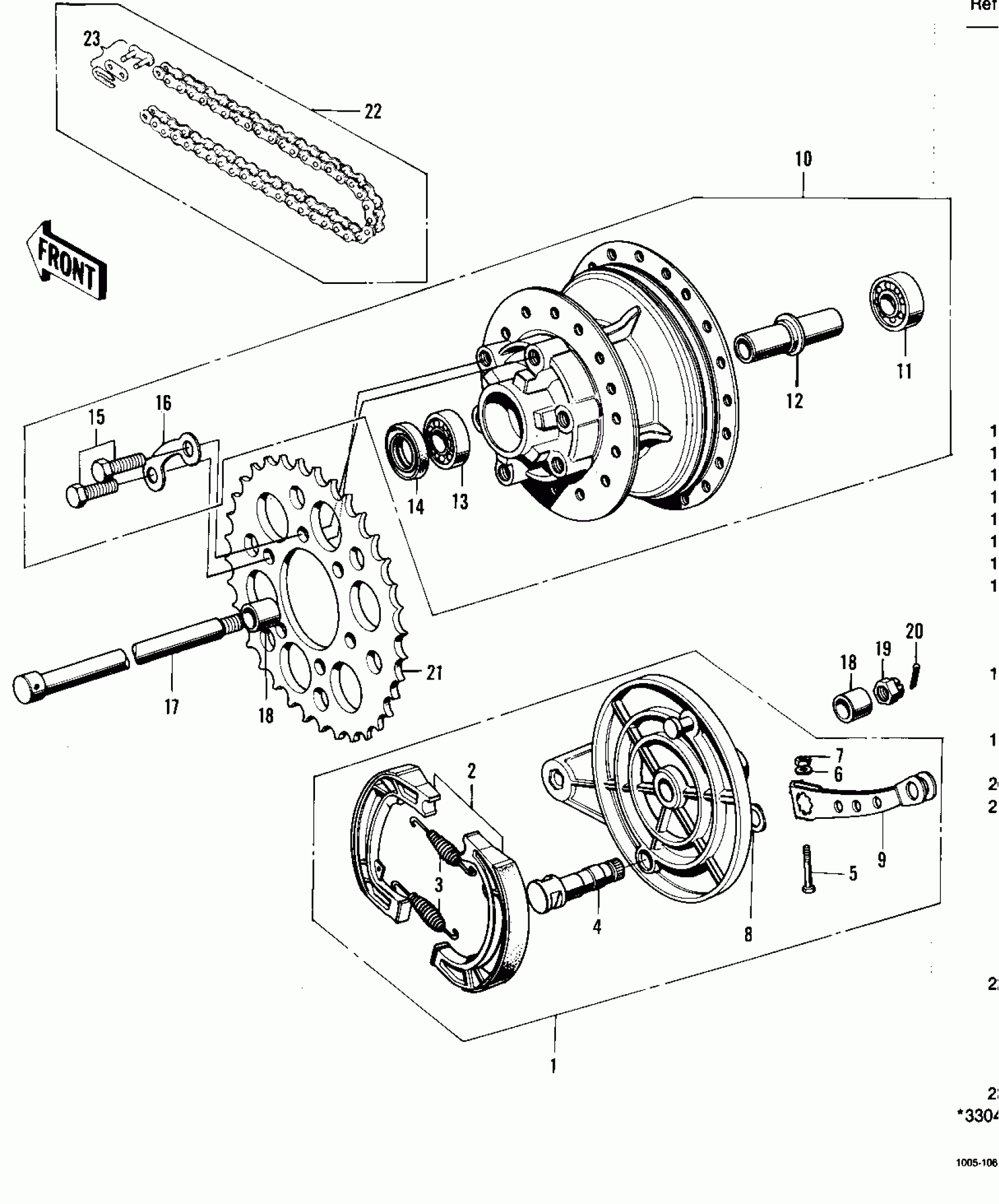

1971 Kawasaki F5-A Rear Hub/brake/chain Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PANEL-ASY,RR BRK,BLK

42006-016-21

1
Out of stock

1

PANEL-ASY,RR BRK,BLK

42006-016-21

1
Out of stock

2

SHOE,BRAKE

42019-011

1
Out of stock

2

SHOE,BRAKE

42019-011

1
Out of stock

3

SPRING,BRAKE SHOE

42020-004

1
Out of stock

4

CAM SHAFT,REAR BRAKE

42026-021

1
Out of stock

4

CAM SHAFT,REAR BRAKE

42026-021

1
Out of stock

5

BOLT-UPSET,6X40

112G0640

1
Out of stock

6

WASHER-PLAIN-SMALL,6MM

410B0600

1
Out of stock

7

NUT 6MM

311B0600

1
Out of stock

8

SEAL,BRAKE CAM

41051-001

1
Out of stock

9

LEVER,REAR BRAKE CAM

42029-037

1
Out of stock

9

LEVER,REAR BRAKE CAM

42029-037

1
Out of stock

10

DRUM ASSY-REAR BRAKE

42005-019

1
Out of stock

11

BEARING BALL #6303Z

601B6303Z

1
Out of stock

12

.SPACER-RR HUB BEARIN

42010-015

1
Out of stock

13

BEARING-BALL,#6303C3

601B6303

1
Out of stock

14

OIL SEAL FRONT AXLE

654A254708

1
Out of stock

15

BOLT-HEX HEAD,10X25

92001-087

1
Out of stock

16

WASHER LOCK

92088-007

1
Out of stock

17

AXLE-REAR

42031-030

1
Out of stock

17

AXLE-REAR

42031-030

1
Out of stock

17

AXLE-REAR

42031-036

1
Out of stock

18

COLLAR-REAR AXLE

42032-020

1
Out of stock

18

COLLAR-REAR AXLE

42032-020

1
Out of stock

18

COLLAR-REAR AXLE

42032-031

1
Out of stock

18

COLLAR-REAR AXLE

42032-031

1
Out of stock

19

NUT,CASTLE,16MM

42045-014

1
Out of stock

19

NUT,CASTLE,16MM

42045-014

1
Out of stock

20

PIN-COTTER,4.0X35

550D4035

1
Out of stock

21

REAR SPROCKET 41T

42041-080

1
Out of stock

21

REAR SPROCKET,41T

42041-111

1
Out of stock

21

RR SPROCKET 43T (OPT

42041-089

1
Out of stock

21

REAR SPROCKET,43T

42041-112

1
Out of stock

21

REAR SPROCKET,45T

42041-088

1
Out of stock

21

REAR SPROCKET,45T

42041-113

1
Out of stock

21

RR SPROCKET 47T (OPT

42041-090

1
Out of stock

21

REAR SPROCKET,47T

42041-114

1
Out of stock

22

DR CHAIN 525X92H

695X5292

1
Out of stock

22

DR CHAIN 525X92H

695X5292

1
Out of stock

22

UNAVAILABLE IN PRICE BOOK

695Z5294

1
Out of stock

22

CHAIN,525X94 SH

92057-029

1
Out of stock

23

CHAIN JOINT 525

92058-006

1
Out of stock
