1988 Yamaha Exciter (EX570M) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 1988 Yamaha Exciter (EX570M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

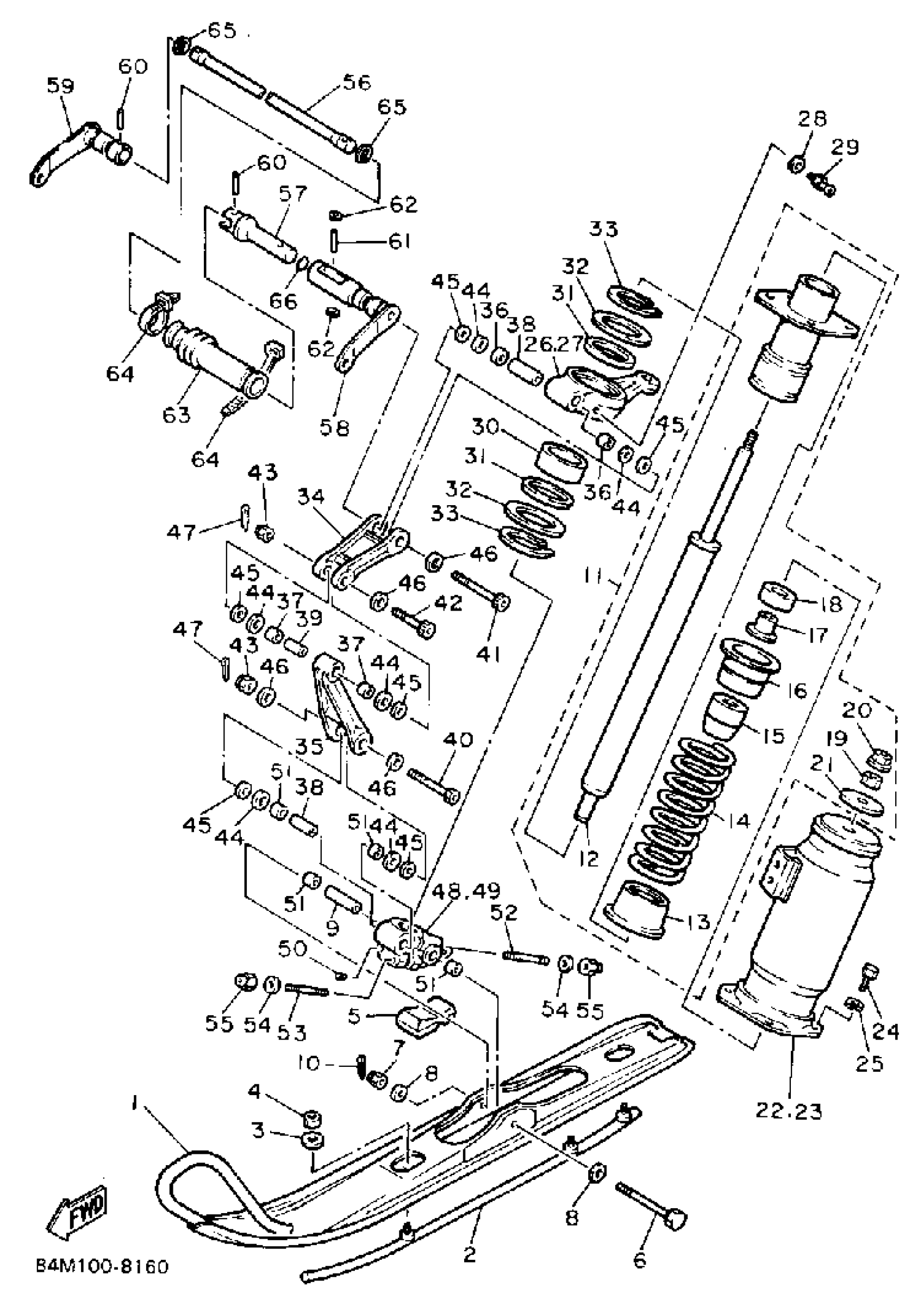

1988 Yamaha Exciter (EX570M) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI COMP. 1

86M-23710-00-00

1
Out of stock

2

SKI RUNNER, 1

82W-23731-01-XX

1
Out of stock

3

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

4

NUT, U

95617-08100-00

1

$6.78

In stock

5

STOPPER 1

82M-23743-00-00

1
Out of stock

6

BOLT, WITH HAUL (31A)

90102-10050-00

1

$16.75

In stock

7

NUT, NYLON

95707-10300-00

1

$6.68

In stock

8

WASHER(6TA)

92907-10600-00

1
Out of stock

9

COLLAR (8V0)

90387-106J3-00

1

$13.95

In stock

10

PIN, COTTER

91490-20025-00

1

$1.31

In stock

11

ABSORBER ASSEMBLY 1

84M-2376A-00-00

1
Out of stock

12

. DAMPER SUB-ASSEMBLY

84M-22401-00-00

1
Out of stock

13

SEAT, SPRING 2

82M-23777-00-00

—

$16.71

In stock

14

. SPRING, COMPRESSION

90501-750F6-00

1
Out of stock

15

. BUMP, STOP

82M-22493-00-00

1
Out of stock

16

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

17

COLLAR(82M)

90387-084R1-00

—

$12.29

In stock

18

WASHER

82M-23779-00-00

—

$12.78

In stock

19

. NUT

90170-08220-00

1
Out of stock

20

NUT(6L2)

95333-08600-00

—

$3.20

In stock

21

WASHER, PLATE(82M)

90201-080L1-00

—

$2.67

In stock

22

HOLDER, ABSORBER (LH) (BLU)

82M-2376J-00-00

1
Out of stock

23

HOLDER, ABSORBER (RH) (BLU)

82M-2377J-00-00

1
Out of stock

24

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

ARM, OUTSIDE 1

82M-23851-00-00

—

$108.65

In stock

27

ARM, OUTSIDE 2 (R, H)

82M-23852-00-00

1
Out of stock

28

WASHER, PLATE (8U7)

90201-067F9-00

—

$2.78

In stock

29

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

30

—

$33.18

In stock

31

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

32

WASHER, PLATE(8W1)

90201-535H6-00

—

$3.78

In stock

32

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

33

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

34

ARM, FRONT 1

8M6-2382E-00-00

1
Out of stock

35

ARM, FRONT 2

8M6-2382F-00-00

1
Out of stock

36

—

$9.15

In stock

37

—

$9.29

In stock

38

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

39

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

40

BOLT,HEX SKT HEAD

90110-10141-00

1
Out of stock

41

BOLT,HEX SKT HEAD

90110-10141-00

1
Out of stock

42

BOLT,HEX SKT HEAD

90110-10174-00

1
Out of stock

43

NUT, NYLON

95707-10300-00

1

$6.68

In stock

44

WASHER(82M)

90209-14296-00

—

$9.10

In stock

45

WASHER, PLATE (8M6)

90201-105A8-00

—
Out of stock

46

WASHER, PLATE (8M6)

90201-115A7-00

—

$2.49

In stock

47

PIN, COTTER

91490-20025-00

1

$1.31

In stock

48

BRACKET 1

84M-2376E-00-00

—

$259.32

In stock

49

BRACKET 2

84M-2377E-00-00

—

$339.69

In stock

50

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

51

—

$9.15

In stock

52

BOLT, STUD 3

95617-08655-00

—

$4.34

In stock

53

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

54

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

55

NUT, NYLON

95717-08300-00

—

$2.57

In stock

56

BAR, STABLZR FRONT

82M-2386E-00-00

1
Out of stock

57

LINK, STABILIZER FRONT

82M-2386F-00-00

1
Out of stock

58

JOINT, STABILIZER 1

82M-2385L-00-00

1
Out of stock

59

JOINT, STABILIZER 2

82M-2385M-00-00

1
Out of stock

60

PIN, DOWEL

93605-20225-00

1
Out of stock

61

PIN, DOWEL

93605-25223-00

1
Out of stock

62

SLIDER

82M-2386R-00-00

1
Out of stock

63

COVER, STABILIZER FRONT

82M-2386H-00-00

1
Out of stock

64

BAND

1UA-82591-00-00

—
Out of stock

65

CIRCLIP (4H7)

93410-23056-00

—

$5.77

In stock

66

O-RING

93210-15751-00

1
Out of stock
