1981 Yamaha EX440E Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1981 Yamaha EX440E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

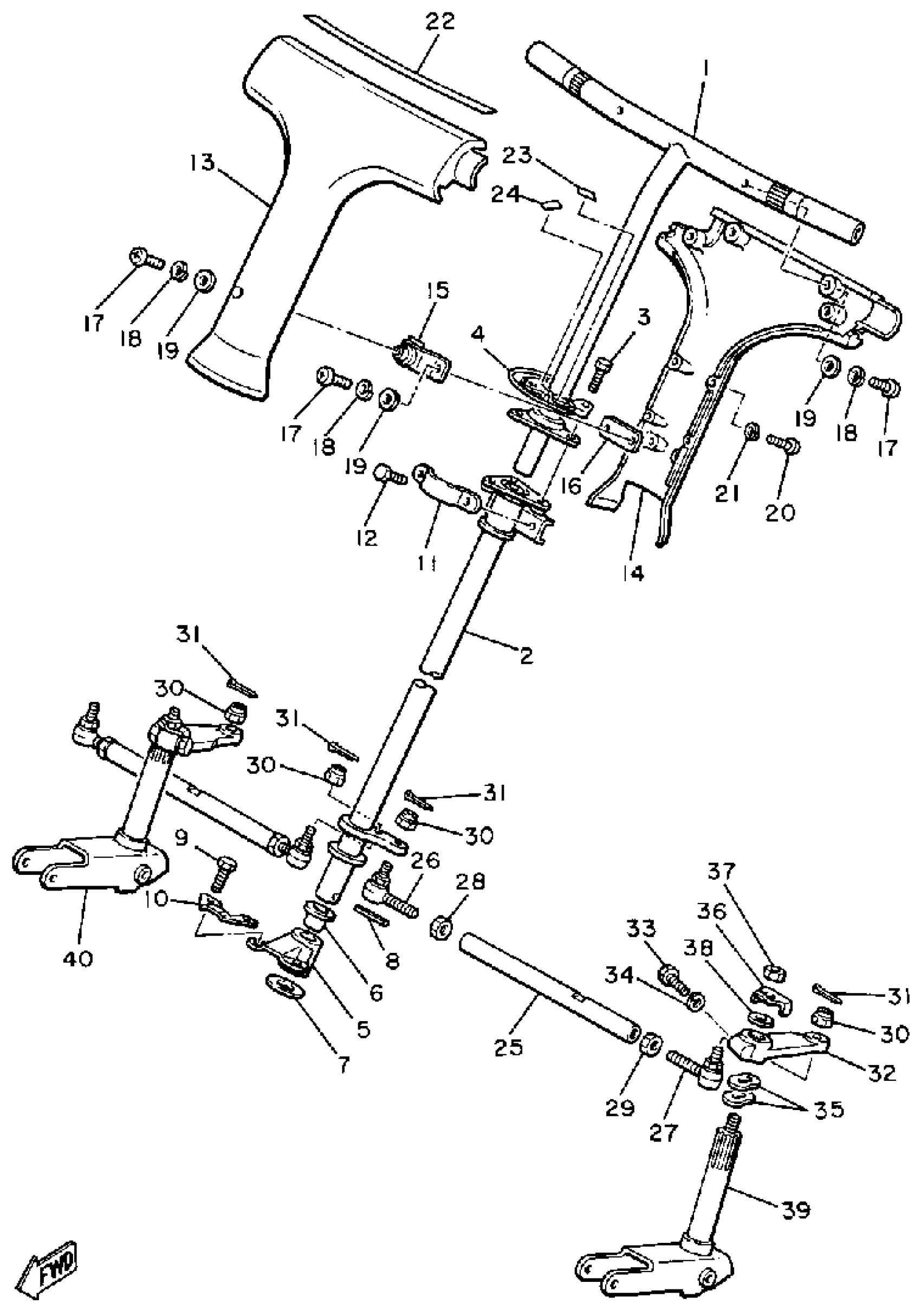

1981 Yamaha EX440E Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8G9-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8E7-23813-00-00

1
Out of stock

3

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

4

WASHER, LOCK 1

(8J7-23894-00-00)

1
Out of stock

5

BRACKET, STRG LOWERLOWER

8E7-23868-00-00

1
Out of stock

6

BEARING, STRG LOWERLOWER

8E7-23875-00-00

1
Out of stock

7

BEARING, STEERING

(856-23812-00-00)

1
Out of stock

8

PIN, SPRING

91609-60040-00

1
Out of stock

9

BOLT, HEXAGON

97017-08016-00

1
Out of stock

10

WASHER, LOCK 2

(8E7-23895-00-00)

1
Out of stock

11

WASHER, LOCK

90215-06054-00

1
Out of stock

12

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

13

PAD, STEERING

(8G9-23815-00-00)

1
Out of stock

14

PAD, STEERING

8G9-23817-00-00

1
Out of stock

15

BRACKET 1

8G9-23881-00-00

1
Out of stock

16

BRACKET 2

(8G9-23882-01-00)

1
Out of stock

17

SCREW, PAN

98517-05012-00

—

$3.91

In stock

18

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

19

WASHER(1RW)

92907-05600-00

—
Out of stock

20

SCREW, PAN HEAD

98517-04012-00

—

$3.28

In stock

21

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

22

EMBLEM

8G9-23819-00-00

1
Out of stock

23

INDICATOR 4

(8J7-77744-00-00)

1
Out of stock

24

INDICATOR 5

(8J7-77745-00-00)

1
Out of stock

25

ROD, STEERING RELAY

(8H6-23821-00-00)

1
Out of stock

26

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

27

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

28

NUT (682)

95380-10700-00

1

$5.78

In stock

29

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

30

NUT, SELF-LOCKING

90185-10017-00

1
Out of stock

31

PIN, COTTER

91490-20025-00

—

$1.31

In stock

32

ARM, OUTSIDE 1

8G6-23851-00-00

1
Out of stock

33

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

34

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

35

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

36

WASHER, LOCK

90215-10096-00

1
Out of stock

37

NUT(3BM)

95314-10600-00

—

$1.74

In stock

38

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

39

COLUMN, SKI 1

8G6-23853-00-00

1
Out of stock

40

COLUMN, SKI 2

8G6-23854-00-00

1
Out of stock
