2017 Yamaha Ex (EX1050CS) Hull & Deck Diagram

← All diagrams

Find the part on the Hull & Deck diagram for your 2017 Yamaha Ex (EX1050CS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

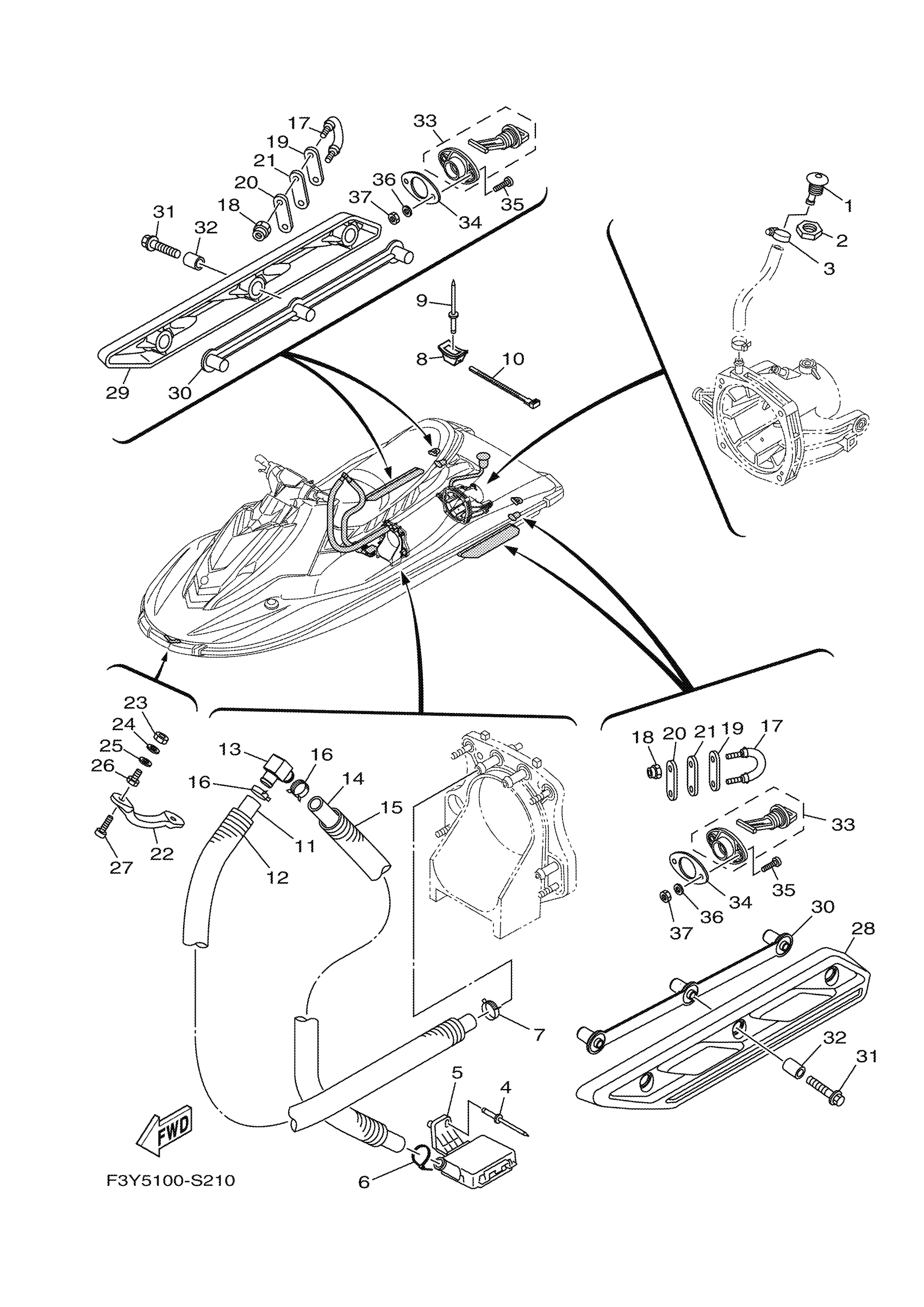

2017 Yamaha Ex (EX1050CS) Hull & Deck Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPOUT

F1W-U269B-00-00

1

$2.00

In stock

2

NUT

EU0-61652-00-00

1

$12.27

In stock

3

BAND, HOSE 18

90601-118UF-00

1

$2.38

In stock

4

STRAINER, BILGE

F1B-U761D-02-00

1

$5.57

In stock

5

RIVET, BLIND

90267-489U8-00

1

$1.54

In stock

6

CLAMP

90465-10098-00

1

$2.24

In stock

7

CLIP

90467-21800-00

1

$3.23

In stock

8

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

9

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

10

CLAMP

90464-32801-00

1

$1.38

In stock

11

HOSE 2

6GA-U771G-00-00

1

$12.29

In stock

12

TUBE,2

6GA-U773E-00-00

1

$5.23

In stock

13

JOINT, HOSE

68N-5112T-00-00

1

$44.09

In stock

14

HOSE

F5P-U784C-00-00

1
Out of stock

15

TUBE

6GA-U773D-00-00

1

$5.08

In stock

16

CLIP

90467-18804-00

1

$3.08

In stock

17

STERN EYE

F2N-U1628-02-00

1

$5.54

In stock

18

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

19

PLATE A

GP7-U4953-10-00

1

$3.92

In stock

20

PLATE A

GP7-U4953-10-00

1

$3.92

In stock

21

PACKING

F1B-U1653-03-00

—

$2.15

In stock

22

BOW EYE 1

F1K-61624-00-00

1

$45.53

In stock

23

NUT.HEX.(COARS)

99780-12600-00

1

$3.23

In stock

24

YBS66-12 WASHER,PLAIN

92990-12200-00

—

$6.17

In stock

25

WASHER

F0X-61637-00-00

1

$1.38

In stock

26

NUT

F0X-61652-01-00

—

$11.99

In stock

27

BOLT, HEXAGON SOCKET HEAD

90110-06280-00

1

$3.23

In stock

28

STABILIZER LH

F3Y-U883N-00-00

1

$23.06

In stock

29

STABILIZER RH

F3Y-U883P-00-00

1

$23.06

In stock

30

BRACKET,STABILIZER

F3Y-U883T-00-00

1

$19.98

In stock

31

BOLT,WASHER BASED

90105-088F9-00

1

$3.03

In stock

32

SPACER

F2N-U8169-10-00

1

$1.31

In stock

33

DRAIN PLUG ASSY

F1S-U2280-02-00

1

$13.83

In stock

34

PACKING, DRAIN

F1S-U2285-01-00

—

$2.54

In stock

35

SCREW, PAN HEAD

9788R-05025-00

1

$2.85

In stock

36

WASHER

9299R-05200-00

1

$4.92

In stock

37

NUT, FLANGE

9572R-05300-00

1

$1.62

In stock
