2001 Yamaha ET410TRF 8BY8 SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2001 Yamaha ET410TRF 8BY8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

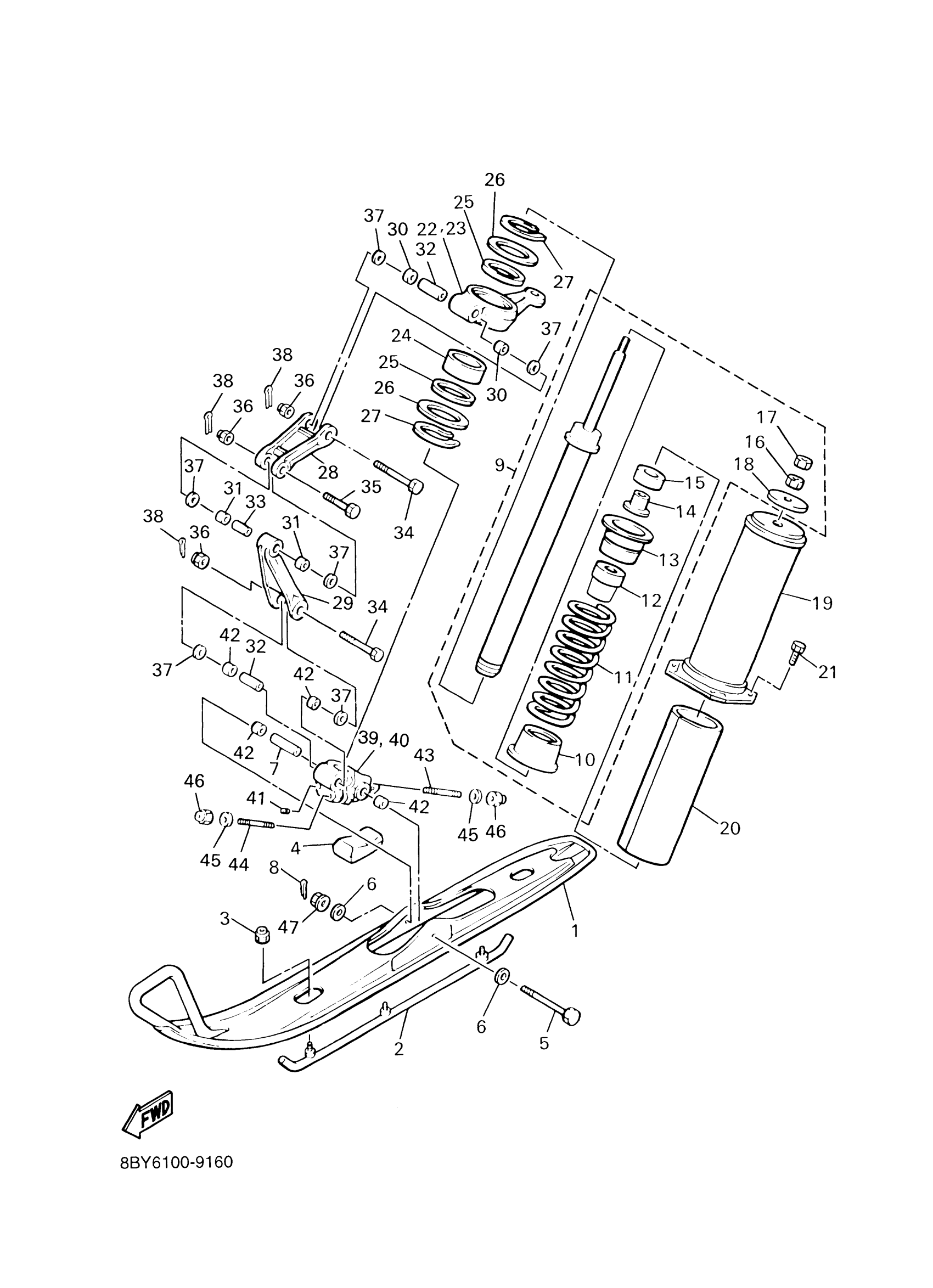

2001 Yamaha ET410TRF 8BY8 SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI COMP. 1

88T-23710-01-00

1
Out of stock

2

RUNNER 1 (88T-23731-00-00)

88T-23731-00-XX

1
Out of stock

3

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

4

STOPPER 1

88T-23743-00-00

1

$19.77

In stock

5

BOLT, WITH HAUL (31A)

90102-10050-00

1

$16.75

In stock

6

WASHER (7A9)

90201-100F7-00

1

$6.38

In stock

7

COLLAR (8V0)

90387-106J3-00

1

$13.95

In stock

8

PIN, COTTER

91490-20025-00

1

$1.31

In stock

9

ABSORBER ASSY 1

87F-2376A-00-00

1
Out of stock

10

SEAT, SPRING 2

82M-23777-00-00

—

$16.71

In stock

11

. SPRING, COMPRESSION

90501-787F4-00

1
Out of stock

12

. BUMP, STOP

87F-22493-00-00

1
Out of stock

13

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

14

COLLAR(82M)

90387-084R1-00

—

$12.29

In stock

15

WASHER

82M-23779-00-00

—

$12.78

In stock

16

. NUT

90170-08220-00

1
Out of stock

17

NUT(6L2)

95333-08600-00

—

$3.20

In stock

18

WASHER, PLATE(82M)

90201-080L1-00

—

$2.67

In stock

19

HOLDER, ABSORBER

89X-2376J-00-00

1
Out of stock

20

PROTECTOR

8L0-2376R-00-00

—

$6.58

In stock

21

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

22

ARM, OUTSIDE 1

87F-23851-01-00

1
Out of stock

23

ARM, OUTSIDE 2

87F-23852-01-00

1
Out of stock

24

—

$33.18

In stock

25

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

26

WASHER, PLATE(8W1)

90201-535H6-00

—

$3.78

In stock

26

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

27

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

28

ARM, FRONT 1

8L0-2382E-01-00

—

$35.28

In stock

29

ARM, FRONT 2

8L0-2382F-00-00

—

$36.58

In stock

30

—

$9.15

In stock

31

—

$9.29

In stock

32

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

33

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

34

BOLT, WITH HOLE (8L0)

90102-10039-00

—

$10.38

In stock

35

—

$31.92

In stock

36

NUT, NYLON

95707-10300-00

—

$6.68

In stock

37

WASHER PLATE 626441260000

90202-14037-00

—
Out of stock

38

PIN, COTTER

91490-20025-00

1

$1.31

In stock

39

BRACKET 1

84M-2376E-00-00

—

$259.32

In stock

40

BRACKET 2

84M-2377E-00-00

—

$339.69

In stock

41

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

42

—

$9.15

In stock

43

BOLT, STUD 3

95617-08655-00

—

$4.34

In stock

44

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

45

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

46

NUT, NYLON

95717-08300-00

—

$2.57

In stock

47

NUT, NYLON

95707-10300-00

—

$6.68

In stock
