1987 Yamaha Excel III (EC340L) Shroud - Windshield Diagram

← All diagrams

Find the part on the Shroud - Windshield diagram for your 1987 Yamaha Excel III (EC340L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

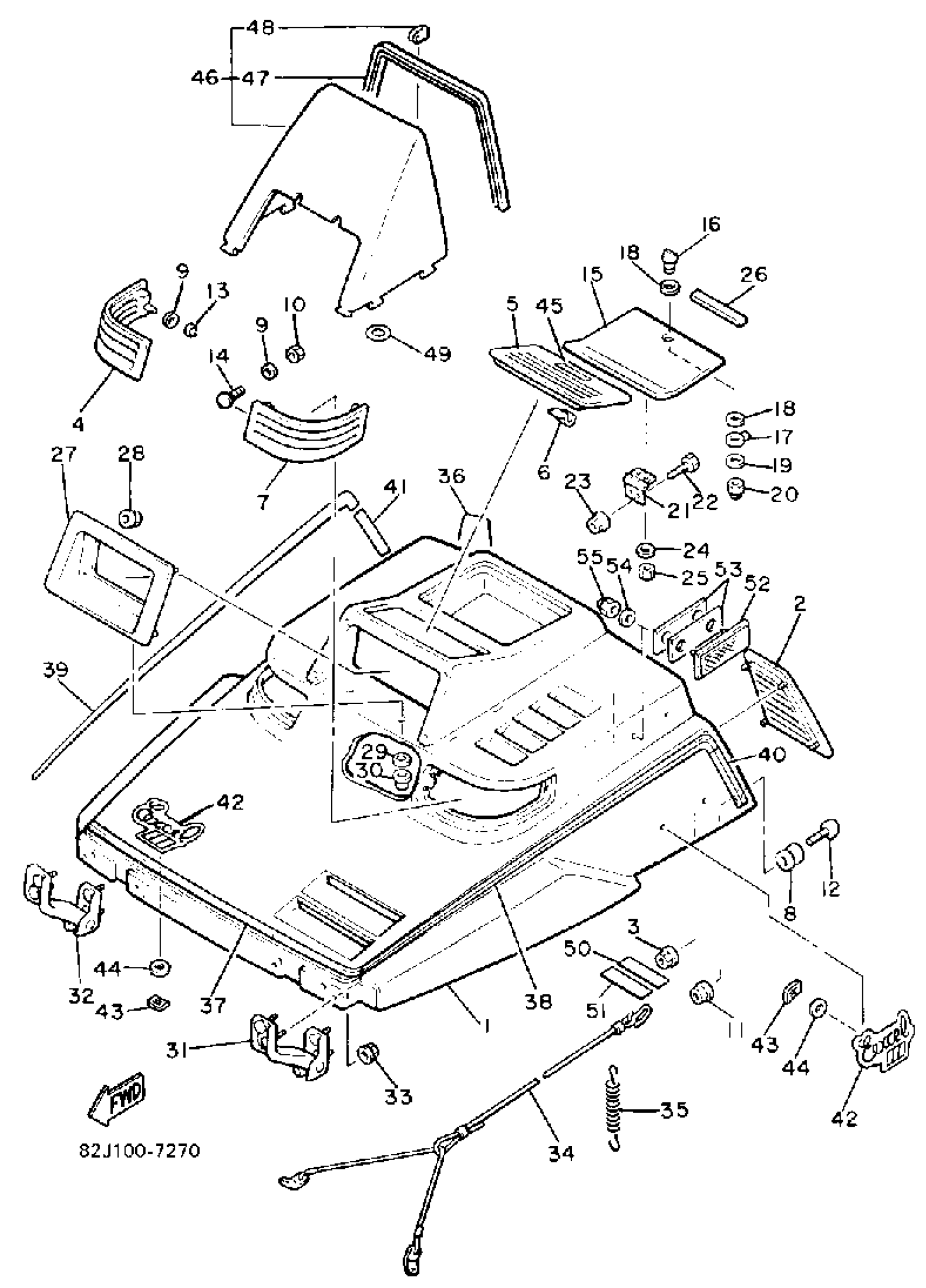

1987 Yamaha Excel III (EC340L) Shroud - Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSY

82J-77111-00-00

1
Out of stock

2

LOUVER 1

8Y3-77131-00-00

1
Out of stock

3

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

4

LOUVER 3

82J-77133-00-00

1
Out of stock

5

LOUVER 4

8Y3-77134-00-00

1
Out of stock

6

CLIP

90468-05094-00

1
Out of stock

7

LOUVER 5

82J-77109-00-00

1
Out of stock

8

. HOLDER, LATCH

8M6-77175-00-00

1

$12.72

In stock

9

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

10

NUT, NYLON

95707-05300-00

1

$2.74

In stock

11

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

12

SCREW, BINDING

98907-06030-00

1

$5.94

In stock

13

NUT, SPRING (1L9)

90183-04012-00

1
Out of stock

14

BOLT

90109-051E9-00

1
Out of stock

15

COVER, LUGGAGE BOX

8Y3-77392-00-00

1
Out of stock

16

KNOB

8L9-77324-00-00

1
Out of stock

17

LEVER, ARM FITTING

8K4-77328-00-00

1
Out of stock

18

WASHER, PLAIN(735)

90201-10119-00

—
Out of stock

19

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

20

NUT, NYLON

95707-05300-00

1

$2.74

In stock

21

HINGE ASSEMBLY

8K4-77470-00-00

1
Out of stock

22

BOLT

97006-05014-00

1
Out of stock

23

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

24

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

25

NUT, CAP

95307-05800-00

—

$5.62

In stock

26

DAMPER 2

8W6-77374-00-00

1
Out of stock

27

BODY, HEADLIGHT

8Y3-84311-00-00

1
Out of stock

28

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

29

WASHER, PLATE

90201-04027-00

—
Out of stock

30

NUT, SPRING (1L9)

90183-04012-00

1
Out of stock

31

HINGE ASSEMBLY

8W6-77140-00-00

1
Out of stock

32

HINGE ASSEMBLY 2

8W6-7714A-00-00

1
Out of stock

33

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

34

STOPPER,SHROUD

89X-77118-00-00

1
Out of stock

35

CLAMP, ROD

80X-77159-00-00

—

$4.11

In stock

36

LABEL, WARNING

8Y2-77458-00-00

1
Out of stock

37

ORNAMENT 1

82J-77163-00-00

1
Out of stock

38

ORNAMENT 2

82J-77164-00-00

1
Out of stock

39

ORNAMENT 3

82J-77169-00-00

1
Out of stock

40

ORNAMENT 4

82J-77113-00-00

1
Out of stock

41

ORNAMENT 5

82J-77114-00-00

1
Out of stock

42

EMBLEM 1

8W8-77351-00-00

1
Out of stock

43

NUT SPRING 116283170100

90183-04005-00

—

$0.74

In stock

44

WASHER PLATE 174283160000

90202-04003-00

—

$6.69

In stock

45

EMBLEM 3

25G-21783-00-00

1
Out of stock

46

WINDSHIELD,ET340

8X1-77210-10-XX

1
Out of stock

47

TRIM,UPPER

87K-77213-00-00

1
Out of stock

48

. FASTENER

80V-77223-00-00

1
Out of stock

49

FASTNER

82H-77223-00-00

—

$7.63

In stock

50

LABEL, CAUTION

80X-1417E-00-00

1
Out of stock

51

LABEL 1

80X-47578-00-00

1
Out of stock

52

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

53

BASE, REFLECTOR

80E-85115-00-00

1
Out of stock

54

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

55

NUT, NYLON

95707-05300-00

1

$2.74

In stock
