1984 Yamaha Excel III (EC340H) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1984 Yamaha Excel III (EC340H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

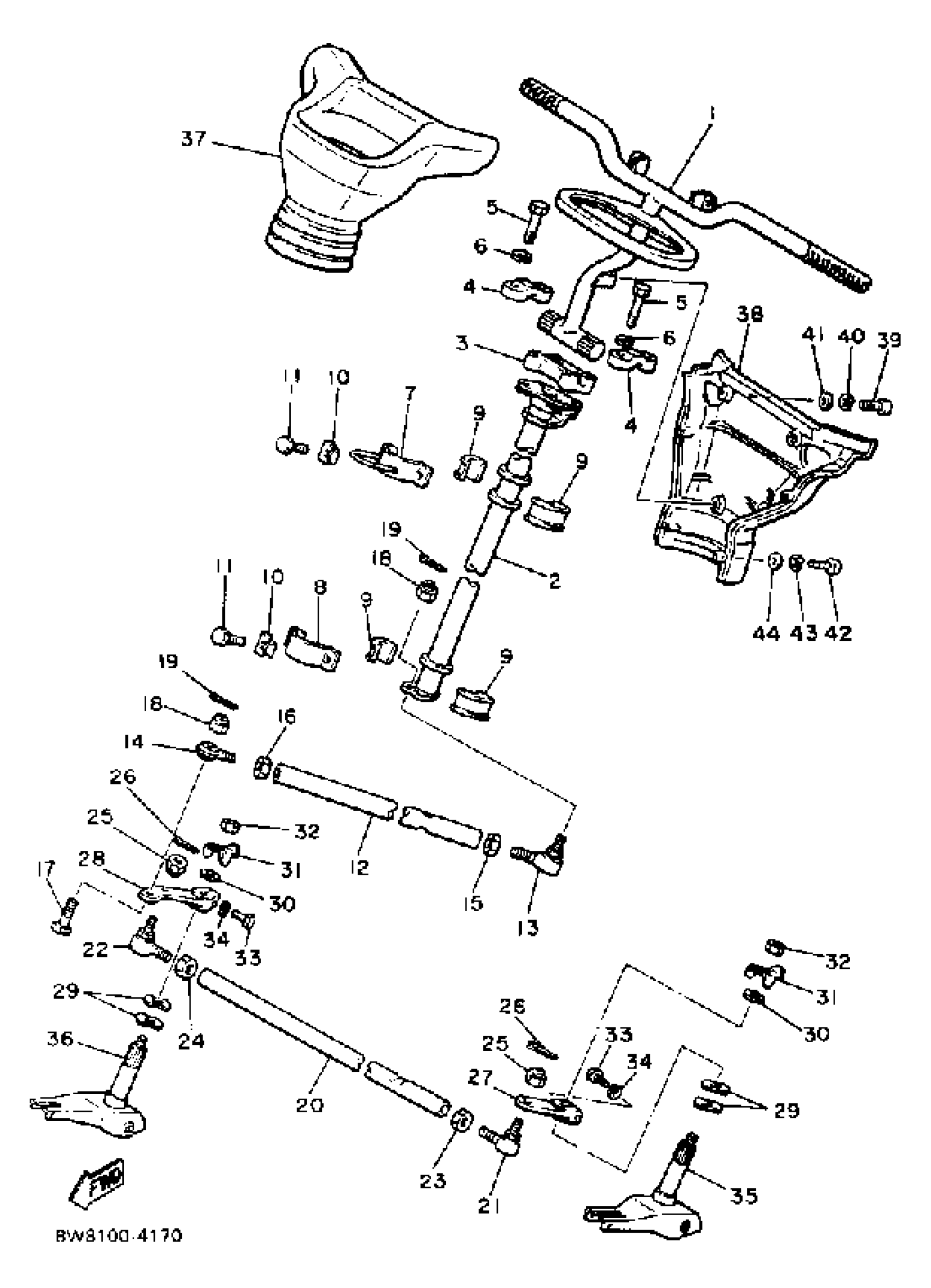

1984 Yamaha Excel III (EC340H) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

81R-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8W6-23813-00-00

1
Out of stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

8

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

11

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

12

ROD,STEERING RELAY

87F-23821-00-00

1
Out of stock

13

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

14

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

15

NUT (682)

95380-10700-00

1

$5.78

In stock

16

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

17

BOLT

90109-10482-00

1
Out of stock

18

NUT, NYLON

95707-10300-00

—

$6.68

In stock

19

PIN, COTTER

91490-20025-00

—

$1.31

In stock

20

ROD, TIE

8G8-23831-00-00

1
Out of stock

21

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

22

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

23

NUT (682)

95380-10700-00

1

$5.78

In stock

24

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

25

NUT, NYLON

95707-10300-00

—

$6.68

In stock

26

PIN, COTTER

91490-20025-00

—

$1.31

In stock

27

ARM, OUTSIDE 1

8F3-23851-00-00

1
Out of stock

28

ARM, OUTSIDE 2

8F3-23852-00-00

1
Out of stock

29

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

30

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

31

WASHER, LOCK

90215-10096-00

1
Out of stock

32

NUT(3BM)

95314-10600-00

—

$1.74

In stock

33

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

34

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

35

COLUMN, SKI 1

83T-23853-00-00

1
Out of stock

36

COLUMN, SKI 2

83T-23854-00-00

1
Out of stock

37

PAD, STEERING

8L8-23815-01-00

1
Out of stock

38

. PAD, STEERING

8L8-23817-02-00

1
Out of stock

38

COVER, STEERING

8Y0-23818-00-00

—

$16.45

In stock

38

PAD KIT (8L8-23817-01)

99999-01429-00

1
Out of stock

39

SCREW, PAN HEAD

90157-05M19-00

1

$3.62

In stock

40

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

41

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

42

SCREW, PAN HEAD

98517-04012-00

—

$3.28

In stock

43

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

44

WASHER(JF2)

92907-04600-00

—

$1.23

In stock
