1978 Yamaha DT175E (DT175E) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1978 Yamaha DT175E (DT175E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

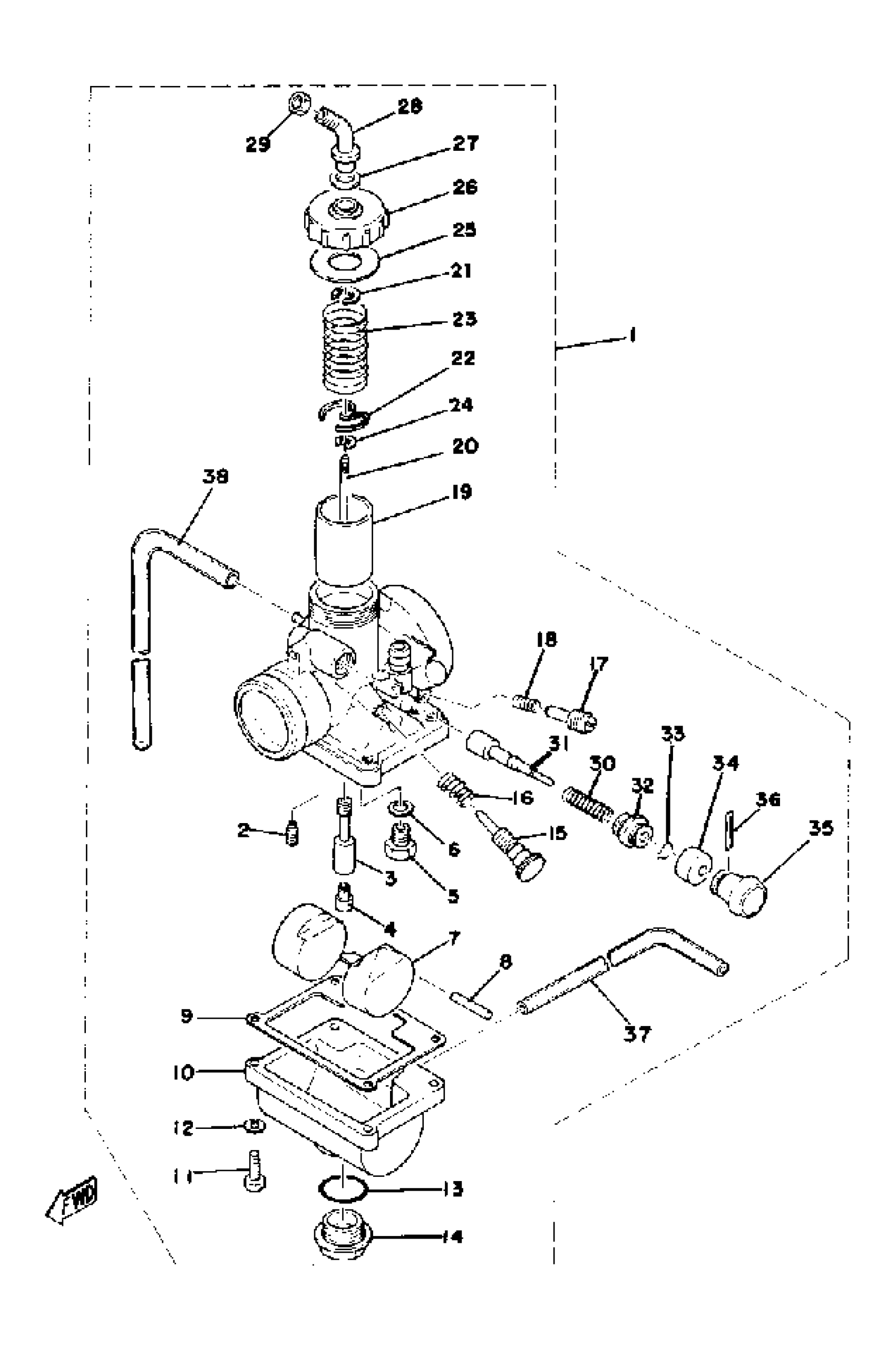

1978 Yamaha DT175E (DT175E) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

2A7-14101-10-00

1
Out of stock

2

JET, PILOT (# 22.5)

260-14142-22-A0

1
Out of stock

3

. NOZZLE, MAIN

558-14141-32-00

1
Out of stock

4

JET, MAIN #135

137-14143-27-00

—

$8.17

In stock

4

JET, MAIN #140

137-14143-28-A0

—

$8.78

In stock

4

JET, MAIN #150

137-14143-30-00

1

$6.32

In stock

5

NEEDLE VALVE SET

23L-14107-25-00

1
Out of stock

6

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

7

FLOAT

314-14185-00-00

1
Out of stock

8

PIN, FLOAT

127-14186-00-00

1

$6.23

In stock

9

GASKET,FLOAT CHAMBER

304-14184-00-00

1
Out of stock

10

BODY, FLOAT CHMBR 1

(539-14181-04-33)

1
Out of stock

11

SCREW, PAN HEAD(GA5)

98580-04014-00

1

$2.78

In stock

12

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

13

O-RING (541)

558-14147-00-00

1
Out of stock

14

PLUG, SCREW

500-14115-00-00

—

$25.29

In stock

15

. SCREW, THROTTLE

493-14122-00-00

1
Out of stock

16

. SPRING, THROTTLE STOP

493-14133-00-00

1
Out of stock

17

AIR SCREW SET

22K-14104-00-00

—

$9.95

In stock

18

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

19

VALVE, THROTTLE

314-14112-25-00

—

$43.57

In stock

20

NEEDLE

166-14116-13-00

—

$20.03

In stock

21

CLIP

3FA-14137-00-00

—

$6.80

In stock

22

. STOPPER, CABLE

246-14132-00-00

1
Out of stock

23

SPRING, THROTTLE VALVE

248-14131-00-00

—
Out of stock

24

CLIP

363-14137-00-00

—

$9.95

In stock

25

GASKET

246-14126-00-00

—

$6.57

In stock

26

TOP, MIXING CHAMBER

(578-14158-00-00)

1
Out of stock

27

GASKET

363-14198-00-00

—

$9.89

In stock

28

. GUIDE, CABLE

363-14155-00-00

1
Out of stock

29

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

30

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

31

. PLUNGER, STARTER

304-14171-00-00

1
Out of stock

32

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

33

CLIP, PLUNGER

353-14138-00-00

—

$5.23

In stock

34

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

35

HOLDER

304-14261-00-00

—

$35.95

In stock

36

PIN, COTTER

91490-16020-00

1

$6.23

In stock

37

PIPE

23F-14197-00-00

—

$24.11

In stock

38

PIPE, AIR VENT

183-14197-01-00

—
Out of stock
