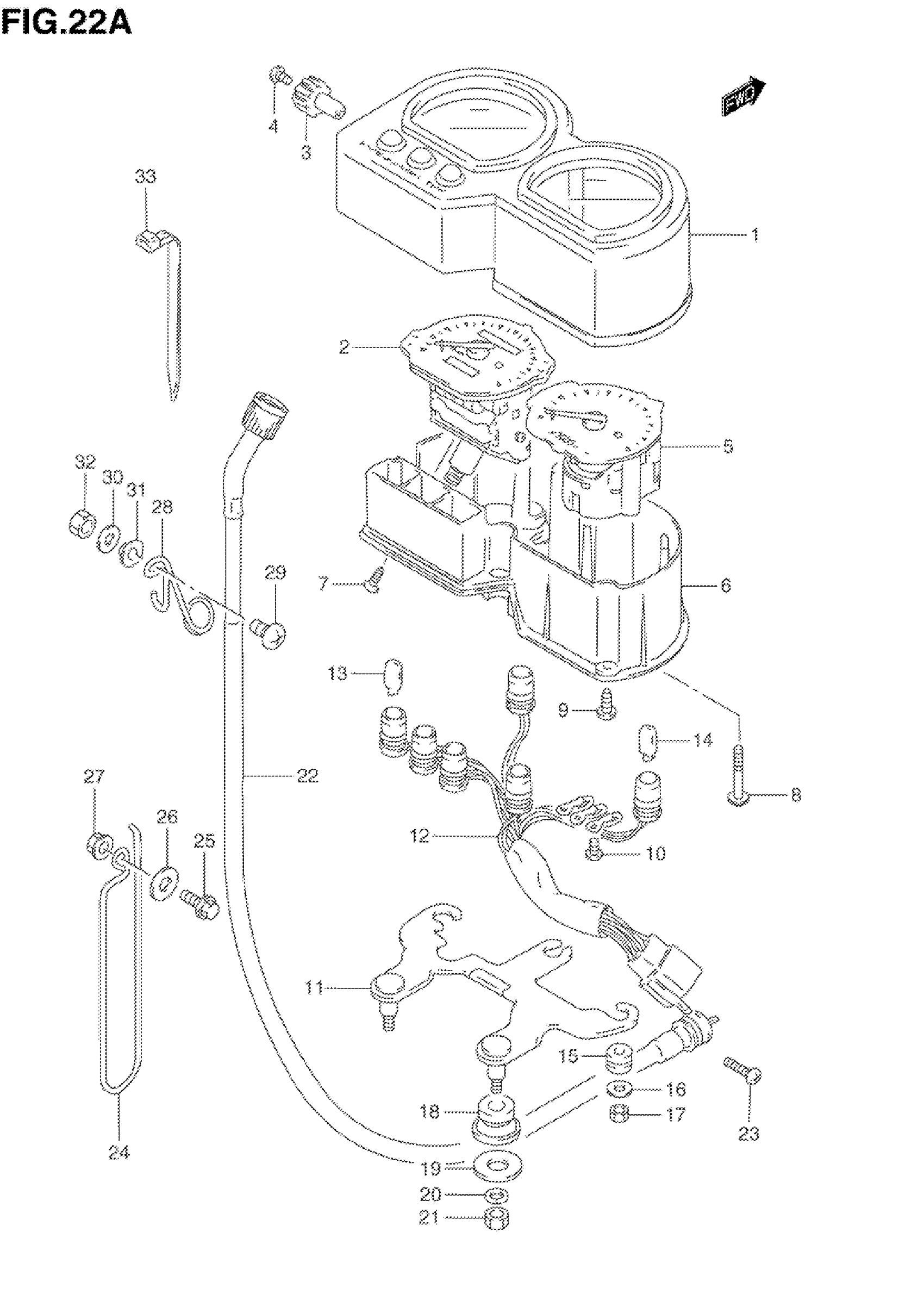

Suzuki DR650SES (1995) SPEEDOMETER (MODEL R/S) Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE This part replaces 34150-12E00.

34150-12E10

Unavailable

2

SPEEDOMETER (MILE/KILO)

34120-12E00

Unavailable

3

NO DESCRIPTION AVAILABLE This part replaces 34980-29B50.

34124-34A00

Unavailable

4

SCREW (2X6) | MODEL R This part replaces 34981-13A00.

09139-02003

Unavailable

4

SCREW | MODEL S

09139-02003

Unavailable

5

TACHOMETER

34220-12E20

Unavailable

6

CASE, METER

34111-12E00

Unavailable

7

SCREW This part replaces 02112-74106.

02112-7410B

Unavailable

8

SCREW (4X36) | MODEL R This part replaces 34149-12E00.

34283-32B00

Unavailable

8

SCREW | MODEL S

34283-32B00

Unavailable

9

.SCREW | MODEL R This part replaces 34183-14A00.

34184-12B00

Unavailable

9

SCREW | MODEL S

34184-12B00

Unavailable

10

SCREW This part replaces 02112-33106.

02112-3310B

Unavailable

11

BRACKET, METER

34950-12E00

Unavailable

12

SOCKET

34170-12E00

Unavailable

13

BULB (12V,3.4W)

09471-12028

Unavailable

14

BULB (12V,1.7W)

09471-12077

Unavailable

15

CUSHION

34189-32B00

Unavailable

16

WASHER (5.5X16X1.2) This part replaces 09160-05017.

09160-05043

Unavailable

17

NUT This part replaces 08310-11057.

08310-00057

Unavailable

18

CUSHION

34956-31001

Unavailable

19

WASHER, EXHAUST SUPPORT This part replaces 09160-08057.

09160-08135

Unavailable

20

LOCK WASHER | MODEL S

09162-08008

Unavailable

21

NUT This part replaces 08310-00083.

08310-0008A

Unavailable

22

CABLE ASSY,SPEE This part replaces 34910-12E00.

34910-12E01

Unavailable

23

.SCREW This part replaces 02112-05163.

02112-0516A

Unavailable

24

GUIDE METER CABLE NO.2

34938-14D30

Unavailable

25

BOLT This part replaces 01550-06203.

01550-0620A

Unavailable

26

WASHER (6.5X20X1.6)

09160-06066

Unavailable

27

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

28

GUIDE, CABLE NO.1 This part replaces 34938-14D20.

34938-14D21

Unavailable

29

SCREW This part replaces 02142-06163.

02142-0616A

Unavailable

30

WASHER (6.5X18X1.6) This part replaces 09160-06057.

09160-06109

Unavailable

31

WASHER (6.3X16X1)

09169-06053

Unavailable

32

NUT This part replaces 08310-00063.

08310-0006A

Unavailable

33

CLAMP

09407-14403

Unavailable
