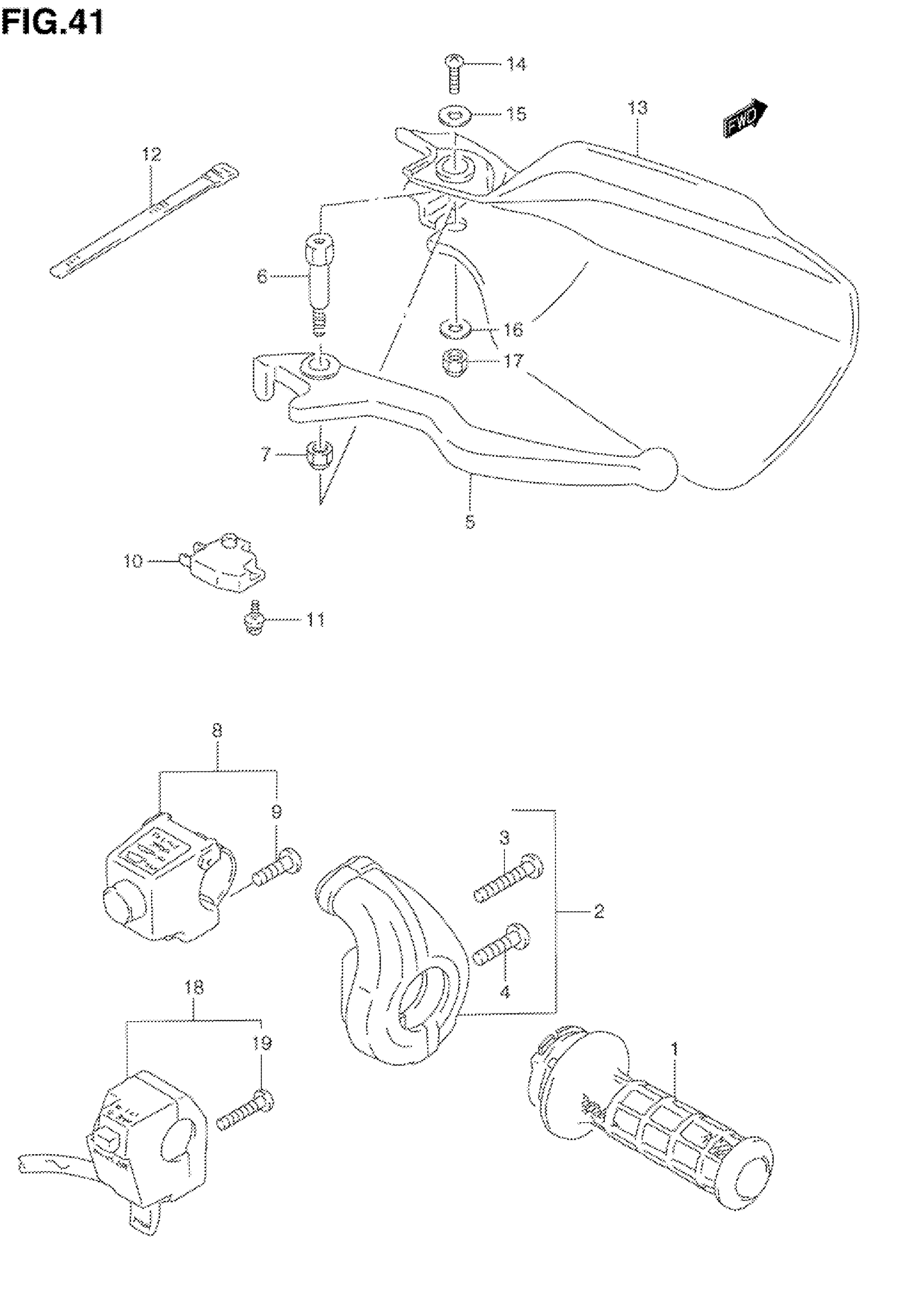

Suzuki DR650SES (1995) RIGHT HANDLE SWITCH Diagram

#

Description
Price

1

GRIP THROTTLE | MODEL N/P This part replaces 57110-12D10.

57110-12D11

Unavailable

1

GRIP THROTTLE | MODEL R/S

57110-12D11

Unavailable

2

CASE ASSY THROTTLE | Includes Item(s) 3 - 4

57100-14D00

Unavailable

3

SCREW, UPPER

09125-05066

Unavailable

4

SCREW This part replaces 02112-05205.

02112-0520B

Unavailable

5

LEVER, BRAKE

57421-13001

Unavailable

6

BOLT, PIVOT

57431-05D00

Unavailable

7

.NUT This part replaces 08319-21065.

08319-2106B

Unavailable

8

SWITCH ASSY, HANDLE RH | MODEL N/P; Includes Item(s) 9

37200-12E10

Unavailable

9

.SCREW | MODEL N/P This part replaces 02112-05166.

02112-0516A

Unavailable

10

SWITCH ASSY,FR BRAKE | Includes Item(s) 11 This part replaces 57460-17C00.

57460-14J02

Unavailable

11

SCREW

57465-17C00

Unavailable

12

CLAMP (L:120) | MODEL N

09407-12402

Unavailable

13

COVER,KNUCKLE RH (WHITE) | MODEL N This part replaces 57341-05D00-30H.

57341-05D10-30H

Unavailable

13

COVER, KNUCKLE RH (BLUE) | MODEL P/R/S

57341-05D00-0NF

Unavailable

14

SCREW (5X10) | MODEL N/P

09125-05042

Unavailable

14

SCREW | MODEL R/S This part replaces 02142-05103.

02142-0510B

Unavailable

15

WASHER (5.5X16X1.2) This part replaces 09160-05017.

09160-05043

Unavailable

16

.WASHER (6.5X16X1.6) This part replaces 09160-06042.

09160-06130

Unavailable

17

.NUT This part replaces 08319-21068.

08319-2106A

Unavailable

18

SWITCH ASSY, HANDLE RH | MODEL R/S; Includes Item(s) 19

37200-19D30

Unavailable

19

.SCREW | MODEL R/S This part replaces 02112-05455.

02112-0545B

Unavailable
