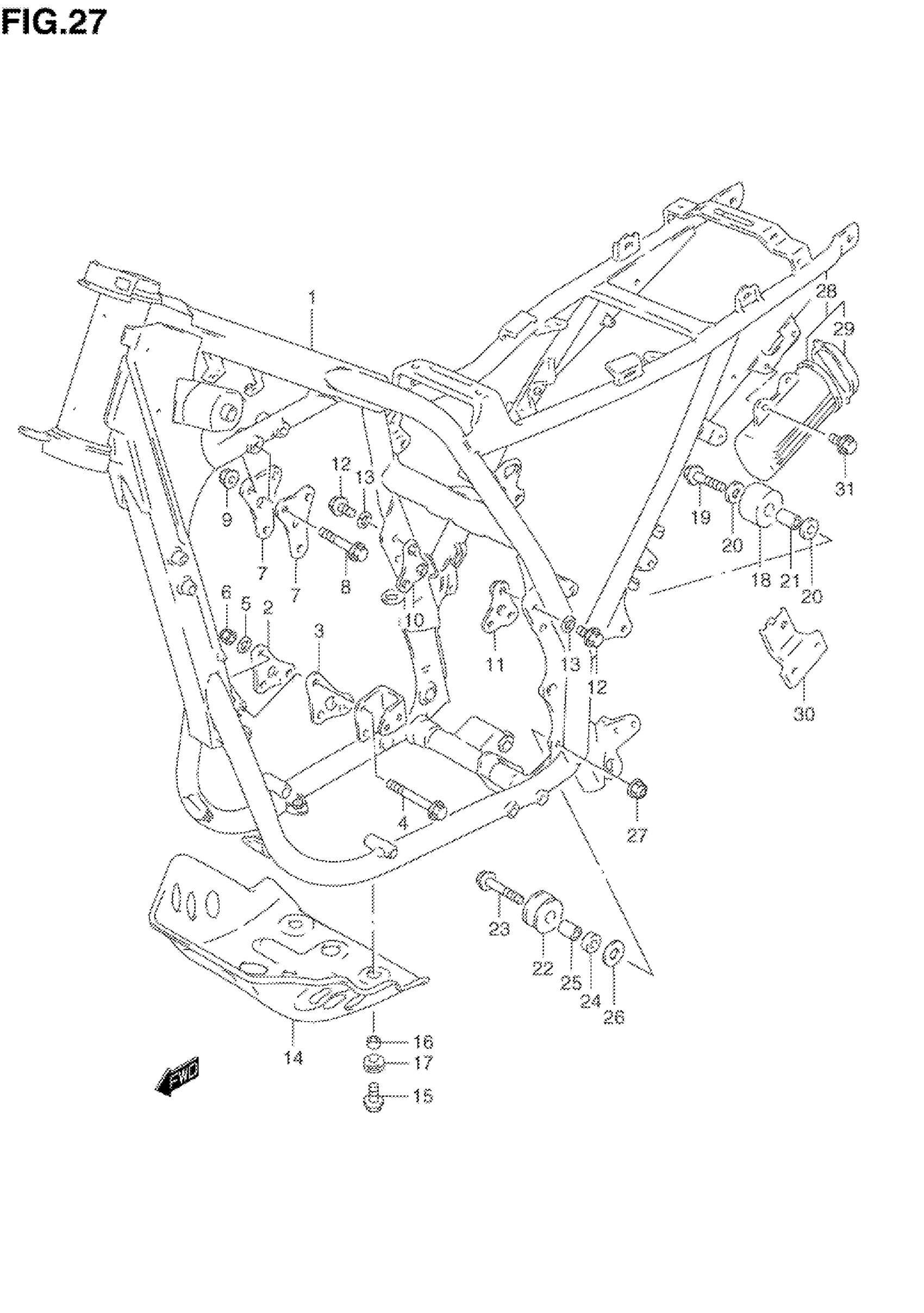

Suzuki DR650SES (1995) FRAME Diagram
#
Description
Price
1
NO DESCRIPTION AVAILABLE | MODEL N/P This part replaces 41100-12E00-0NF.
41100-12E01-0NF
Unavailable
1
FRAME (BLUE) | MODEL R/S
41100-12E20-0NF
Unavailable
2
PLATE, FRONT RH (BLACK)
41911-12D00-019
Unavailable
3
PLATE, FRONT LH (BLACK)
41921-12D00-019
Unavailable
4
BOLT, FRONT
09103-08279
Unavailable
5
LOCK WASHER | MODEL N/P This part replaces 08321-31084.
08321-0108A
Unavailable
5
LOCK WASHER | MODEL R/S This part replaces 08321-01083.
08321-0108A
Unavailable
6
NUT This part replaces 08319-21085.
08319-2108A
Unavailable
7
PLATE, UPPER | MODEL N This part replaces 41991-12D00-019.
41991-12D10
Unavailable
7
PLATE, UPPER | MODEL P/R/S
41991-12D10
Unavailable
8
BOLT, UPPER
09103-08289
Unavailable
9
NUT This part replaces 08319-31085.
08319-3108A
Unavailable
10
PLATE, REAR RH (BLACK)
41940-12D00-019
Unavailable
11
PLATE, REAR LH (BLACK)
41950-12D01-019
Unavailable
11
PLATE, REAR LH (BLACK) | CALIFORNIA ONLY,MODEL N/P
41950-14A10-019
Unavailable
13
LOCK WASHER | MODEL N/P This part replaces 08321-31084.
08321-0108A
Unavailable
13
LOCK WASHER | MODEL R/S This part replaces 08321-01083.
08321-0108A
Unavailable
14
PROTECTOR, ENGINE | MODEL N/P This part replaces 42511-14A01.
42511-12D10
Unavailable
14
PROTECTOR, ENGINE | MODEL R/S
42511-12D10
Unavailable
15
BOLT,6X20 This part replaces 09118-06087.
09118-06087-XC0
Unavailable
17
CUSHION (8.5X20X8) This part replaces 09320-08021.
09320-08510
Unavailable
19
BOLT, UPPER
09103-08083
Unavailable
22
ROLLER, CHAIN LOWER
43911-35B00
Unavailable
27
NUT This part replaces 08319-31085.
08319-3108A
Unavailable
28
HOLDER, TOOL | Includes Item(s) 29
41550-37210
Unavailable
30
BRACKET, TOOL HOLDER | CALIFORNIA ONLY
47440-12E00
Unavailable
