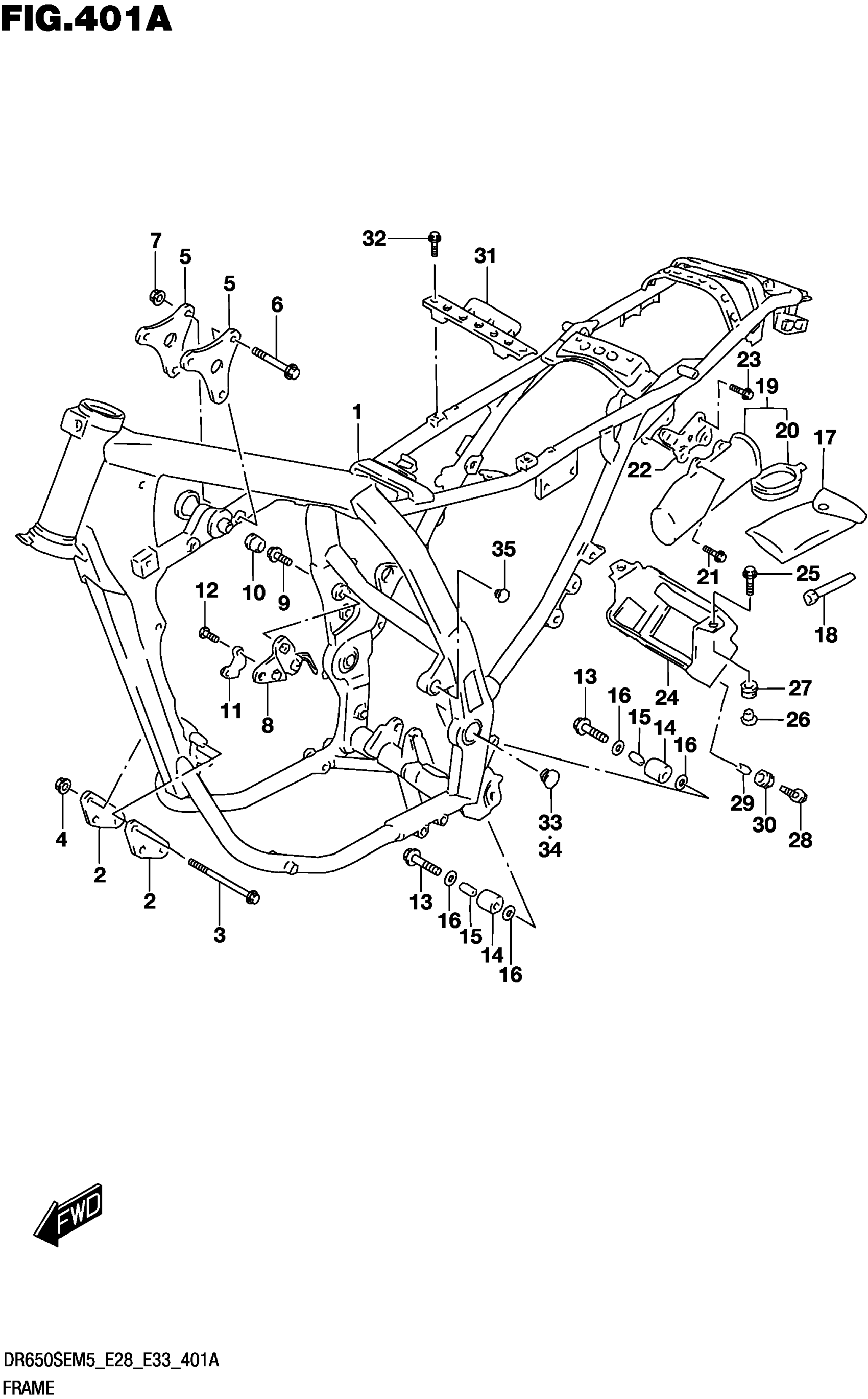

Suzuki DR650SEM5 (2025) FRAME (E33) Diagram

#

Description
Price

1

FRAME (GLAY)

41100-32EA0-YPT

$1,882.53

2

PLATE,ENG MTG,FRONT

41911-32E00

$20.52

3

BOLT (8X100)

09103-08139

$8.58

4

NUT

08319-3108A

Unavailable

5

PLATE,ENG MTG,UPPER

41991-32E00

$40.92

6

.BOLT (8X55)

09103-08339

$3.43

7

NUT

08319-3108A

Unavailable

8

PLATE,ENG MTG,REAR RH (BLACK)

41930-32E00-019

Unavailable

9

BOLT (8X20)

01550-0820A

Unavailable

10

PLUG (OD:22)

09250-20012

$9.78

11

BRACKET,STOP SWITCH

43251-32E00

Unavailable

12

SCREW

02162-0616B

$2.22

13

BOLT (8X38)

09103-08178

$5.98

14

ROLLER CHAIN CONTROL UPR

43911-13E00

Unavailable

15

SPACER (8.6X12.2X26.5)

09180-08215

Unavailable

16

WASHER

08211-08201

$2.22

17

TOOL ASSY

09800-21084

$45.17

18

SPANNER,BOX (16)

09816-00100

Unavailable

19

HOLDER,TOOL

41550-32E00

$82.18

20

.CAP, TOOL HOLDER

41552-37210

$10.02

21

BOLT (6X16)

09116-06006

$2.03

22

BRACKET,TOOL HOLDER

47440-32E00

$19.23

23

BOLT

01550-0616B

Unavailable

24

HOLDER,BATTERY

41540-32E00

Unavailable

25

BOLT (6X20)

09116-06167

$2.35

26

WASHER (8.5X20X8)

09169-06065

$4.70

27

CUSHION (8.5X20X8)

09320-08510

Unavailable

28

BOLT (6X16)

09116-06213

$3.42

29

SPACER (6.1X9X7.5)

09180-06038

$2.16

30

CUSHION (8.5X20X8)

09320-08510

Unavailable

31

PLATE,BATTERY FITTING

41561-32E00

$25.52

32

BOLT

01550-0610B

$2.63

33

PLUG,FRAME PIVOR RH

43585-32E00

$4.66

34

PLUG,FRAME PIVOR LH

43595-32E00

$4.66

35

PLUG,FRAME BOSS

43586-32E00

$5.52
