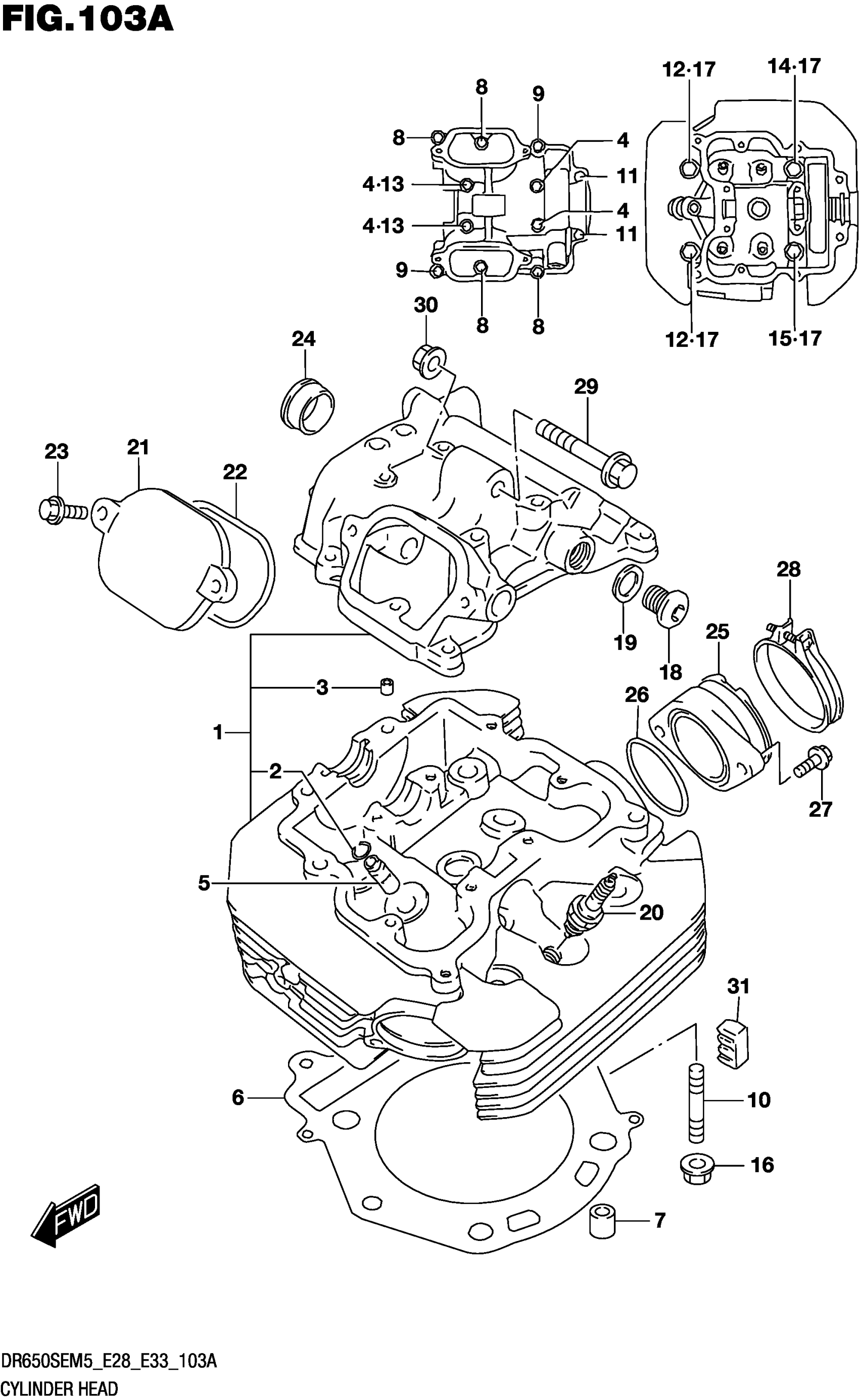

Suzuki DR650SEM5 (2025) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY,CYLINDER

11100-32E30

$1,015.25

2

.RING (10X85)

09381-10004

$1.35

3

.PIN (8X11)

09206-08001

$1.77

4

.BOLT (6X55)

09103-06102

$1.68

5

GUIDE,VALVE (OS:0.3)

11115-32E70

$44.28

6

.GASKET,CYLINDER HEAD

11141-32E00

$39.51

7

PIN (10.4X13X18)

04211-13189

$2.19

8

BOLT (6X25)

01550-0625A

$1.97

9

BOLT (L:30)

01550-0630A

$2.31

10

BOLT,STUD (L:30)

09108-08142

$2.87

11

BOLT (6X115)

09103-06167

$3.90

12

BOLT (10X180)

09103-10178

$13.30

13

GASKET (5.8X13X1.2)

09168-06023

$2.01

14

BOLT (L:190)

09103-10179

$14.02

15

BOLT (L:200)

09103-10180

$14.02

16

NUT

08316-1008A

$2.47

17

GASKET (10.5X22X2)

09168-10017

$2.80

18

PLUG (14X12)

09248-14011

$2.80

19

GASKET (13.8X18.8X4.8)

09168-14002

$2.83

20-1

SPARK PLUG (CR10E)

09482-00460

$5.75

20-2

SPARK PLUG (U31ESR-N)

09482-00461

$11.56

20-3

PLUG SPARK (CR9E)

09482-00458

$5.75

20-4

SPARK PLUG (U27ESR-N)

09482-00459

$5.58

21

CAP,INSPECTION

11175-44B00

Unavailable

22

.O RING,INSPECTION CAP

11177-44B01

$4.73

23

BOLT (6X20)

01550-0620A

$1.97

24

PLUG (OD:30)

09241-25007

$5.58

25

PIPE,INTAKE

13110-32E00

$34.46

26

.O-RING (D:2.4,ID:46.0)

09280-46002

$9.46

27

SCREW (6X16)

09126-06014

$2.07

28

.CLAMP

09402-58208

$4.84

29

BOLT (8X53)

09103-08332

$5.00

30

NUT

08319-3108A

$2.31

31

PAD,CYLINDER HEAD RUBBER

11151-32E00

$8.72
