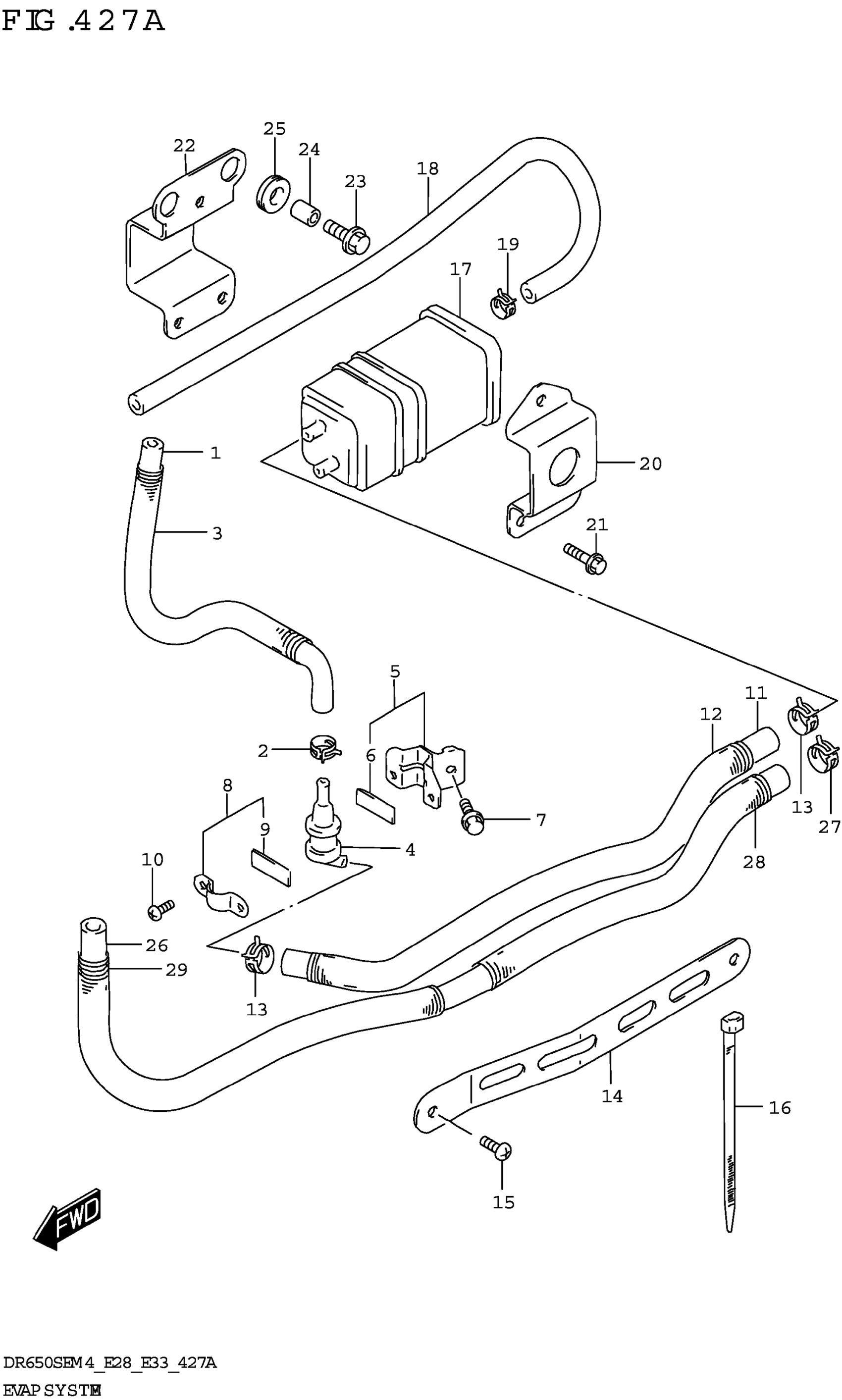

Suzuki DR650SEM4 (2024) EVAP SYSTEM Diagram

#

Description
Price

1

HOSE,TANK & VALVE CHARGE

44434-32EB0

Unavailable

2

CLIP (ID:11,H:8)

09401-11413

Unavailable

3

SPRING

09440-13012

Unavailable

4

VALVE FUEL TANK BREATHER

44240-17C00

Unavailable

5

PLATE,BRTHR VALVE

44890-32E00

Unavailable

6

CUSHION (10X30X2)

44894-24A00

Unavailable

7

BOLT

01550-0612A

Unavailable

8

PLATE,FUEL TANK BREATHER NO.2

44892-24A00

Unavailable

9

CUSHION (10X30X2)

44894-24A00

Unavailable

10

SCREW

02142-0408A

Unavailable

11

HOSE,VALVE & CSTR CHARGE

44435-32EB0

Unavailable

12

SPRING

09440-13043

Unavailable

13

CLIP (ID:11,H:8)

09401-11413

Unavailable

14

PLATE,CANISTER HOSE

44945-32E00

Unavailable

15

SCREW

02142-0612A

Unavailable

16

CLAMP (L:125)

09407-14403

Unavailable

17

CANISTER ASSY,CHARCOAL

17210-14A00

Unavailable

18

HOSE,6.5X11.5X6 This part replaces 09355-70125-600.

44421-12FR0

Unavailable

19

CLIP This part replaces 09401-11407.

09401-11415

Unavailable

20

PLATE,CSTR UPPER

44921-32E00

Unavailable

21

BOLT

01550-0612A

Unavailable

22

PLATE,CSTR LOWER

44930-32E00

Unavailable

23

BOLT This part replaces 09116-06083.

09116-06167

Unavailable

24

SPACER (6.5X10X9.4)

09180-06286

Unavailable

25

CUSHION

09320-10015

Unavailable

26

HOSE,CSTR & CARB PURGE

44436-32EB0

Unavailable

27

CLIP (ID:11,H:8)

09401-11413

Unavailable

28

SPRING

09440-13043

Unavailable

29

SPRING

09440-13053

Unavailable
