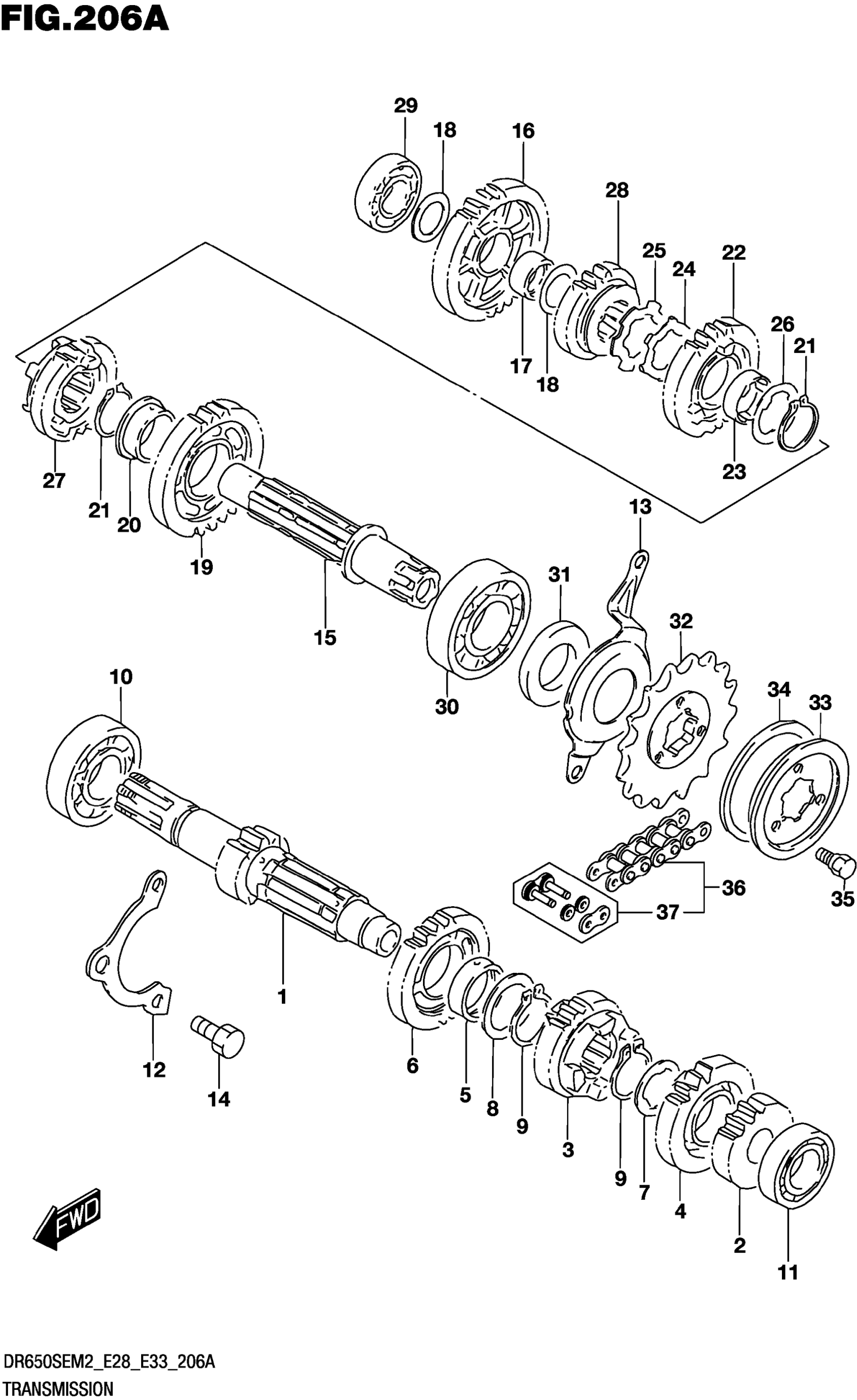

Suzuki DR650SEM2 (2022) TRANSMISSION Diagram

#

Description
Price

1

SHAFT SET,CNTR (NT:12)

24120-14810

Unavailable

2

GEAR,2ND DRIVE (NT:16)

24221-14A10

Unavailable

3

GEAR,3RD DRIVE (NT:21)

24231-12D21

Unavailable

4

GEAR,4TH DRIVE (NT:21)

24241-14A10

Unavailable

5

BUSH

24252-19F00

Unavailable

6

GEAR,5TH DRIVE (NT:23)

24251-14A10

Unavailable

7

WASHER LOCK (25.1X31X1.0)

09167-25012

Unavailable

8

SHIM (25X34X1)

09181-25167

Unavailable

9

SNAP RING

09380-25003

Unavailable

10

BEARING (22X56X16)

09262-22028

Unavailable

11

BEARING (17X40X12)

09262-17046

Unavailable

12

RETAINER,CNTR SHAFT BRG

24741-14A00

Unavailable

13

RETAINER,DRIVE SHAFT OIL SEAL

24751-32E00

Unavailable

14

BOLT

01500-0816A

$2.40

15

SHAFT,DRIVE

24130-14A10

Unavailable

16

GEAR,1ST DRIVEN (NT:29)

24311-14A01

Unavailable

17

BUSH (20X24X13)

09300-20032

Unavailable

18

SHIM (20X30X1)

09181-20195

Unavailable

19

GEAR,2ND DRIVEN (NT:26)

24321-14A10

Unavailable

20

BUSH

09301-25002

Unavailable

21

SNAP RING

09380-25003

Unavailable

22

GEAR,3RD DRIVEN (NT:26)

24331-14A20

Unavailable

23

BUSH,DRIVEN GEAR

24332-24510

Unavailable

24

WASHER (25.1X37X2.5)

09169-25001

Unavailable

25

WASHER,LOCK (25.1X41X1.5)

09167-25013

Unavailable

26

WASHER,LOCK (25.5X35X1)

09167-25016

Unavailable

27

GEAR,4TH DRIVEN (NT:21)

24341-14A10

Unavailable

28

GEAR,5TH DRIVEN (NT:19)

24351-14A10

Unavailable

29

BEARING (20X42X12)

09262-20059

Unavailable

30

BEARING (25X62X17)

09262-25125

Unavailable

31

OIL SEAL (25X44X7)

09283-25108

Unavailable

32

SPROCKET,ENGINE (NT:15)

27511-31D00

Unavailable

33

PLATE,ENGINE SPROCKET

27512-44B00

Unavailable

34

DAMPER

27517-37400

Unavailable

35

BOLT (6X13)

09111-06039

Unavailable

36

CHAIN, DRIVE

27600-32C90-110

Unavailable

37

.JOINT SET, CHAIN

27620-32C90

Unavailable
