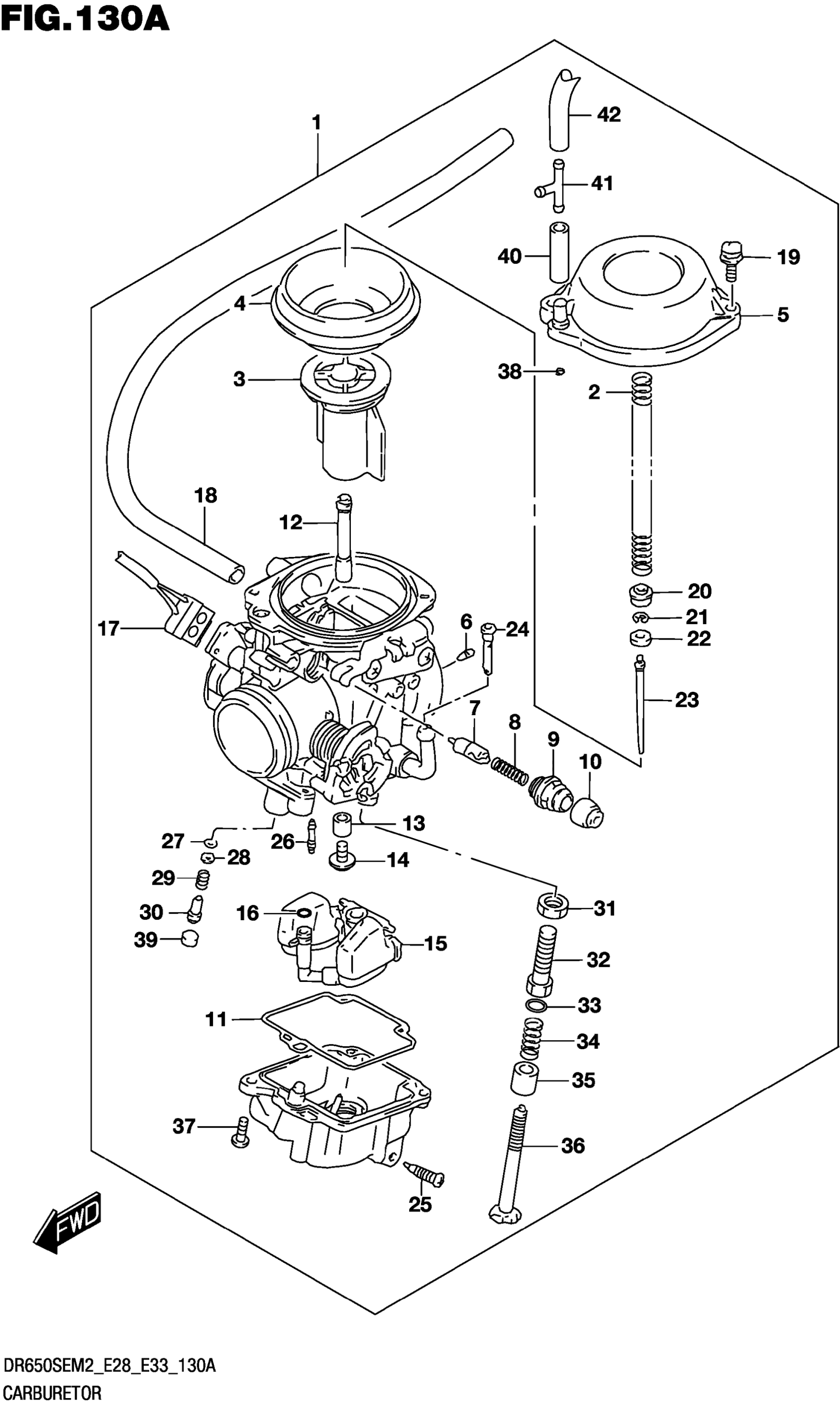

Suzuki DR650SEM2 (2022) CARBURETOR Diagram

#

Description
Price

1

CARBURETOR ASSY

13200-32E90

$745.15

2

.SPRING

13417-17D00

Unavailable

3

.VALVE,PISTON

13501-32E00

Unavailable

4

.DIAPHRAGM

13507-07D02

Unavailable

5

.COVER,DIAPHRAGM

13502-41C00

Unavailable

6

.JET,AIR (#1.0)

09493-20007

Unavailable

7

.PLUNGER

13411-12D00

Unavailable

8

.SPRING

13417-22010

Unavailable

9

.HOLDER,GUIDE

13418-43410

$7.20

10

.CAP

13681-04011

Unavailable

11

.GASKET,FLOAT CHAMBER

13258-44B00

Unavailable

12

.JET,NEEDLE (Y-5M)

09494-00884

Unavailable

13

.RING

13331-07D00

Unavailable

14

.JET, MAIN (#140)

09491-28010

Unavailable

15

.FLOAT/NEEDLE VALVE ASSY

13250-12EH0

Unavailable

16

.O RING (16)

13278-47091

$2.01

17

.SWITCH,THROTTLE

13630-38E00

Unavailable

18

.HOSE

13683-32E01

Unavailable

19

.SCREW

02112-7516A

Unavailable

20

.RING

13331-12D00

Unavailable

21

.CLIP,NEEDLE

13394-31210

Unavailable

22

.RING

13387-07D00

Unavailable

23

.NEEDLE,JET (6F23-1)

13383-32E10

Unavailable

24

.FILTER

13236-12C00

Unavailable

26

.JET, PILOT (#42.5)

09492-42010

Unavailable

27

O-RING

13295-29901

Unavailable

28

.WASHER (14X17)

13291-29900

Unavailable

29

.SPRING (NT:45)

13268-47070

$4.33

30

.SCREW,PILOT (1 1/2)

13279-47070

$13.33

32

.ADJUSTER

13267-31D10

Unavailable

33

.WASHER

13615-43010

$3.67

34

.SPRING

13271-33C00

Unavailable

35

.RING

13432-95210

Unavailable

36

.ADJUSTER

13267-31D00

Unavailable

37

SCREW This part replaces 13601-05148.

13601-05148-XC0

Unavailable

38

.O-RING

13278-02340

Unavailable

39

.PLUG

13281-05A00

Unavailable

40

.HOSE

13683-32E10

Unavailable

41

.JOINT,3 WAY

09367-06002

Unavailable

42

.HOSE

13687-02341

Unavailable
