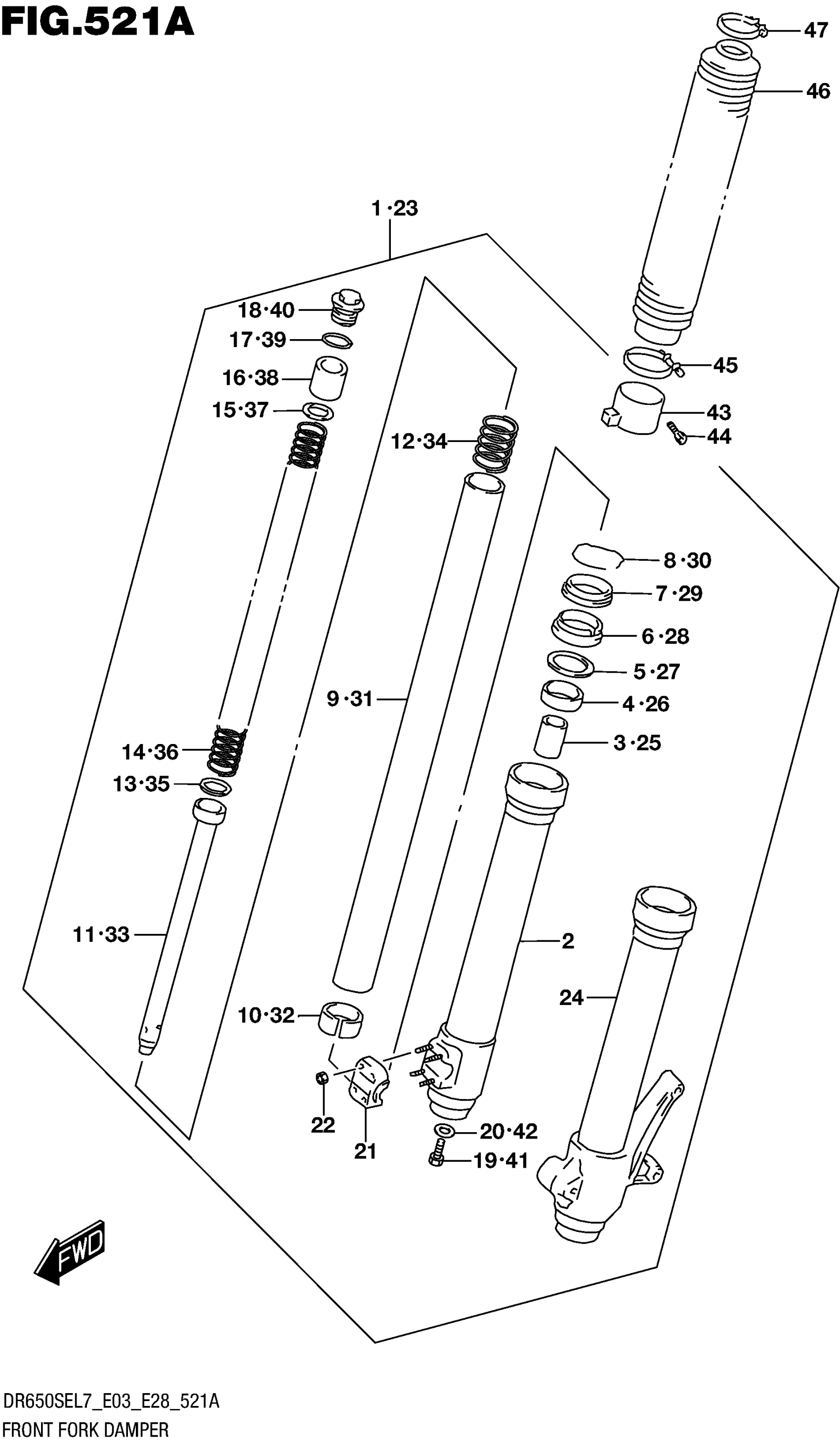

Suzuki DR650SEL7 (2017) FRONT FORK DAMPER Diagram

#

Description
Price

1

DAMPER ASSY, FRONT FORK RH

51103-32E00

Unavailable

2

.TUBE, OUTER RH

51130-32E00

Unavailable

3

.PIECE, OIL LOCK

51195-06C00

Unavailable

4

.METAL, SLIDE

51167-40C00

Unavailable

5

.WASHER

51158-14200

Unavailable

6

.OIL SEAL

51153-14330

Unavailable

7

.SEAL, DUST

51173-14330

Unavailable

8

.RING, SNAP

51156-14200

Unavailable

9

.TUBE, INNER

51110-32E00

Unavailable

10

.PISTON

51121-40C00

Unavailable

11

.CYLINDER

51190-32E00

Unavailable

12

.SPRING

51177-14330

Unavailable

13

.RING

51196-31D00

Unavailable

14

.SPRING

51171-32E00

Unavailable

15

.WASHER

51172-32E00

Unavailable

16

.SPACER

51176-32E00

Unavailable

17

.O RING This part replaces 51117-14200.

51117-14201

Unavailable

18

.CAP

51351-31D00

Unavailable

19

.BOLT

51147-16510

Unavailable

20

.GASKET

51148-41310

Unavailable

21

.HOLDER, AXLE RH

51132-32E00

Unavailable

22

.NUT,HOLDER,AXLE

51168-32E40

Unavailable

23

DAMPER ASSY, FRONT FORK LH

51104-32E00

Unavailable

24

.TUBE, OUTER LH

51140-32E00

Unavailable

25

.PIECE, OIL LOCK

51195-06C00

Unavailable

26

.METAL, SLIDE

51167-40C00

Unavailable

27

.WASHER

51158-14200

Unavailable

28

.OIL SEAL

51153-14330

Unavailable

29

.SEAL, DUST

51173-14330

Unavailable

30

.RING, SNAP

51156-14200

Unavailable

31

.TUBE, INNER

51110-32E00

Unavailable

32

.PISTON

51121-40C00

Unavailable

33

.CYLINDER

51190-32E00

Unavailable

34

.SPRING

51177-14330

Unavailable

35

.RING

51196-31D00

Unavailable

36

.SPRING

51171-32E00

Unavailable

37

.WASHER

51172-32E00

Unavailable

38

.SPACER

51176-32E00

Unavailable

39

.O RING This part replaces 51117-14200.

51117-14201

Unavailable

40

.CAP

51351-31D00

Unavailable

41

.BOLT

51147-16510

Unavailable

42

.GASKET

51148-41310

Unavailable

43

GUIDE,BOOT This part replaces 51203-32E00.

51203-32E01

Unavailable

44

BOLT,GUIDE,BOOT

51579-32E40

Unavailable

45

BAND,BOOT,LOWER

51576-00B00

Unavailable

46

BOOT,FRONT FORK This part replaces 51571-32E00-019.

51571-32E01

Unavailable

47

BAND,BOOT

51575-32E00

Unavailable
