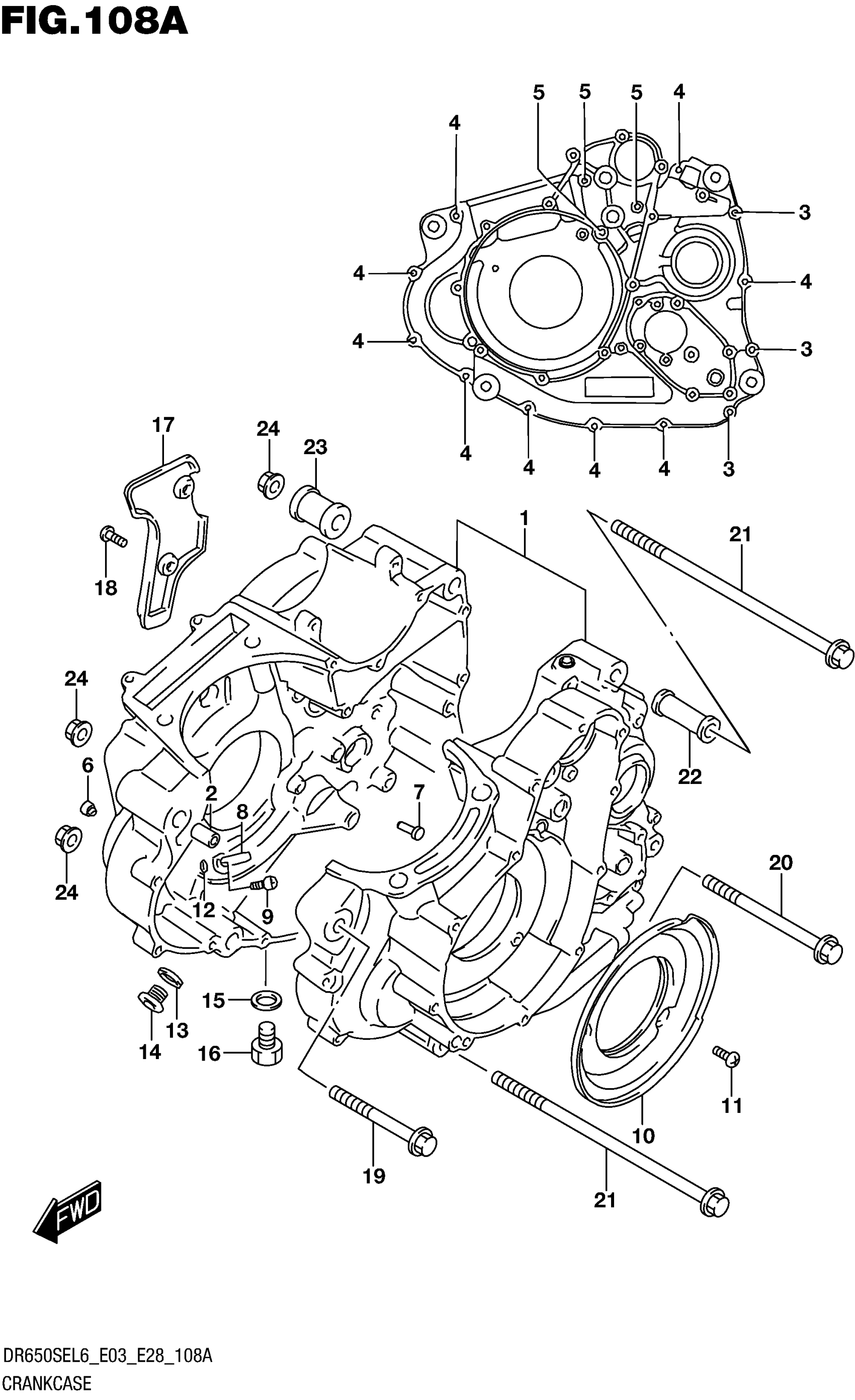

Suzuki DR650SEL6 (2016) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET This part replaces 11300-32881.

11300-32882

Unavailable

2

.PIN

09202-10006

Unavailable

3

.BOLT

01547-0660A

Unavailable

4

.BOLT

01547-0640A

Unavailable

5

.BOLT

01547-0680A

Unavailable

6

.JET, OIL GALLERY

11180-43410

Unavailable

7

.RIVET

09223-04004

Unavailable

8

JET,PISTON COOLING

11390-04F00

Unavailable

9

BOLT (6X12)

09106-06075

Unavailable

10

SEPARATOR,CRANKCASE OIL

11323-32E00

Unavailable

11

SCREW

02112-0612A

Unavailable

12

O RING (D:1.2,ID:4)

09280-04004

Unavailable

13

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

14

PLUG (14X12)

09248-14011

Unavailable

15

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

16

$3.63

17

COVER,BREATHER

11317-32E00

Unavailable

18

SCREW

02112-0612A

Unavailable

19

BOLT (10X100)

09103-10110

Unavailable

20

BOLT (10X130)

09103-10237

Unavailable

21

BOLT (10X235)

09103-10239

Unavailable

22

SPACER (L:65)

11610-45410

Unavailable

23

SPACER (L:27)

11610-20C00

Unavailable

24

NUT

09159-10115

Unavailable
