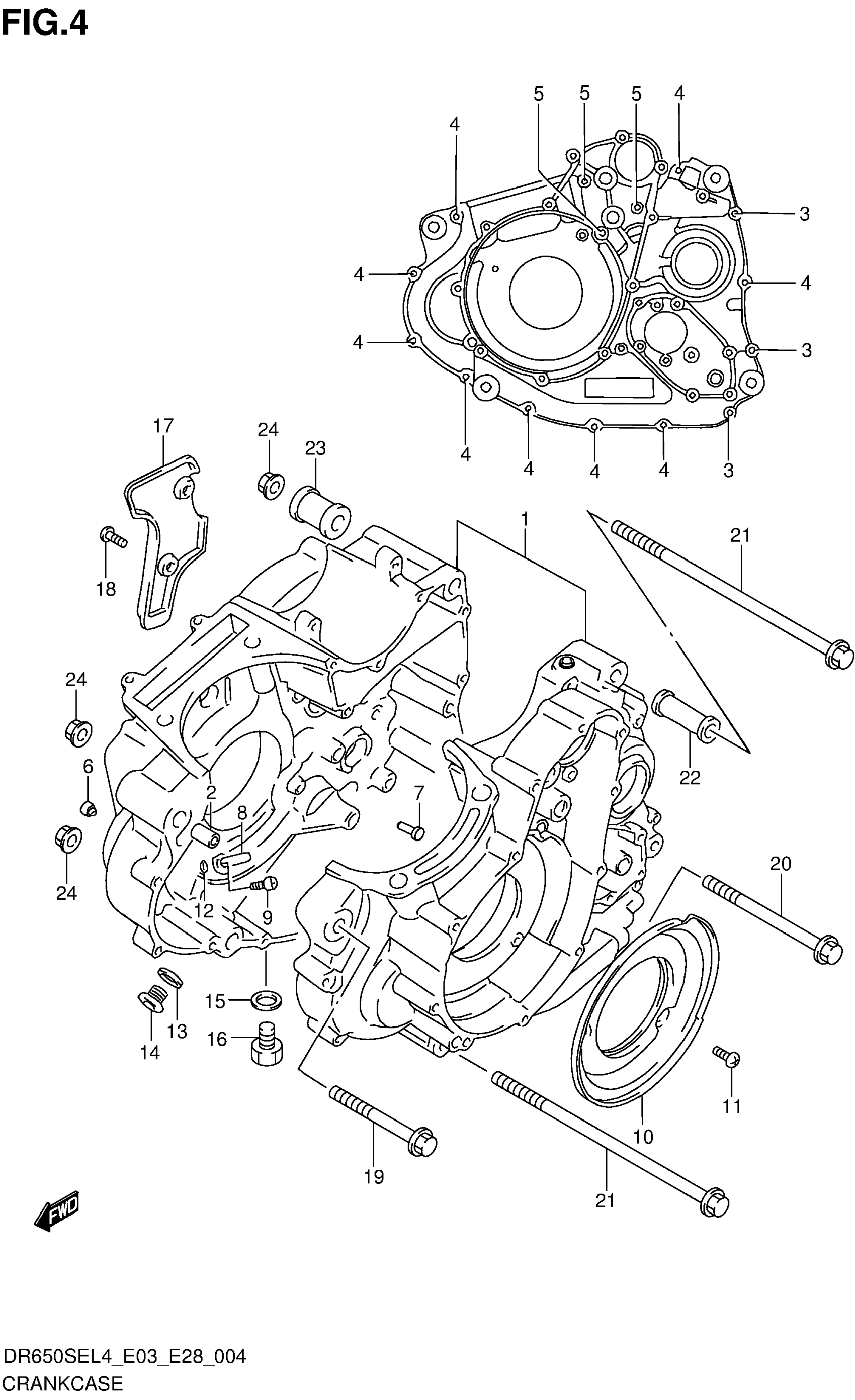

Suzuki DR650SEL4 (2014) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET This part replaces 11300-32881.

11300-32882

Unavailable

2

PIN

09202-10006

Unavailable

3

BOLT

01547-0660A

Unavailable

4

BOLT

01547-0640A

Unavailable

5

BOLT

01547-0680A

Unavailable

6

JET, OIL GALLERY

11180-43410

Unavailable

7

RIVET

09223-04001

Unavailable

8

JET,PISTON COOLING

11390-04F00

Unavailable

9

BOLT (6X12)

09106-06075

Unavailable

10

SEPARATOR,CRANKCASE OIL

11323-32E00

Unavailable

11

SCREW

02112-0612A

Unavailable

12

O RING (D:1.2,ID:4)

09280-04004

Unavailable

13

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

14

PLUG, SHAFT This part replaces 09248-14012.

09248-14011

Unavailable

15

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

16

$3.63

17

COVER,BREATHER

11317-32E00

Unavailable

18

SCREW

02112-0612A

Unavailable

19

BOLT (10X100)

09103-10110

Unavailable

20

BOLT (10X130)

09103-10237

Unavailable

21

BOLT (10X235)

09103-10239

Unavailable

22

SPACER (L:65)

11610-45410

Unavailable

23

SPACER (L:27)

11610-20C00

Unavailable

24

NUT

09159-10115

Unavailable
