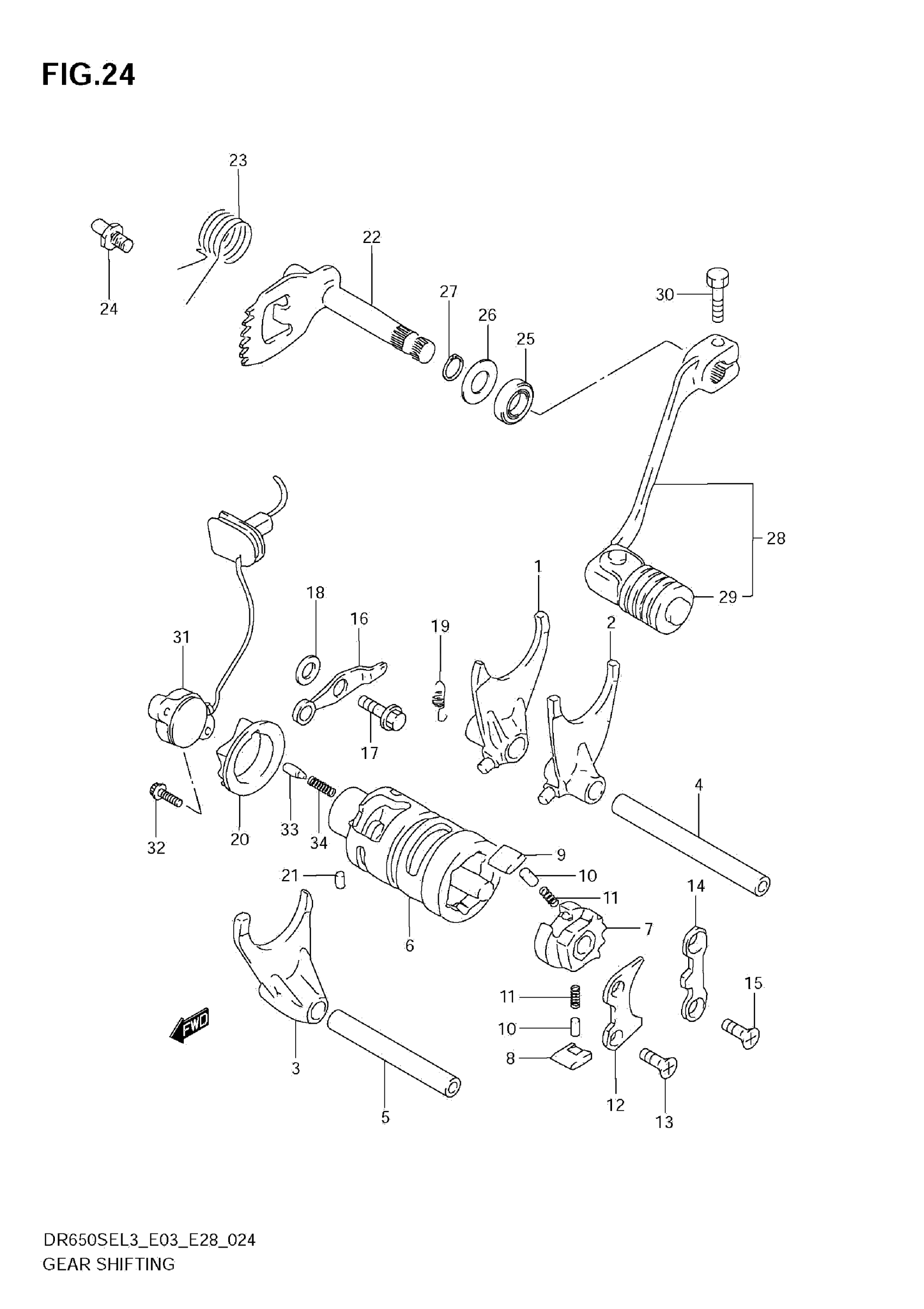

2013 Suzuki DR650SEL3 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2013 Suzuki DR650SEL3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2013 Suzuki DR650SEL3 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK,GEAR SHIFT NO,1

25211-37401

1

$101.80

In stock

2

FORK,GEAR SHIFT,NO,2

25221-37401

1

$101.80

In stock

3

FORK,GEAR SHIFT,NO.3

25231-14A01

1

$95.37

In stock

4

SHAFT, FORK NO.1 | L:95

25411-20A11

1
Out of stock

5

1

$26.03

In stock

6

CAM, GEAR SHIFTING

25310-37400

1

$151.90

In stock

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

8

PAWL, GEAR SHIFT NO.1

25323-34201

1

$7.20

In stock

9

PAWL, GEAR SHIFT NO.2

25324-34201

1

$7.41

In stock

10

PIN (5X8)

09261-05003

2
Out of stock

11

SPRING

09440-04003

2

$1.76

In stock

12

LIFTER,GEAR SHIFT POLE

25331-14A00

1
Out of stock

13

SCREW (6X12)

09126-06011

2
Out of stock

14

GUIDE, CAM

25341-40001

1

$13.73

In stock

15

SCREW (6X12)

09126-06011

2
Out of stock

16

STOPPER

25350-37400

1

$17.40

In stock

17

BOLT (6X14.6)

09111-06054

1

$4.02

In stock

18

WASHER

08211-06141

1
Out of stock

19

SPRING

09443-08020

1

$3.17

In stock

20

1

$23.45

In stock

21

PIN

04221-04069

1
Out of stock

22

SHAFT,GEAR SHIFT

25510-32E00

1

$111.05

In stock

23

SPRING

09444-26023

1

$5.25

In stock

24

STOPPER, ARM

25671-01011

1
Out of stock

25

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

26

WASHER

08212-12201

1

$1.87

In stock

27

CIRCLIP

08331-3112A

1
Out of stock

28

LEVER ASSY,GEAR SHIFT

25600-32E00

1

$53.76

In stock

29

1

$5.04

In stock

30

BOLT

01500-0620A

1
Out of stock

31

1

$81.27

In stock

32

SCREW

07120-0516A

2
Out of stock

33

PIN (5X15.5)

09209-05011

1
Out of stock

34

SPRING

09440-04010

1
Out of stock
