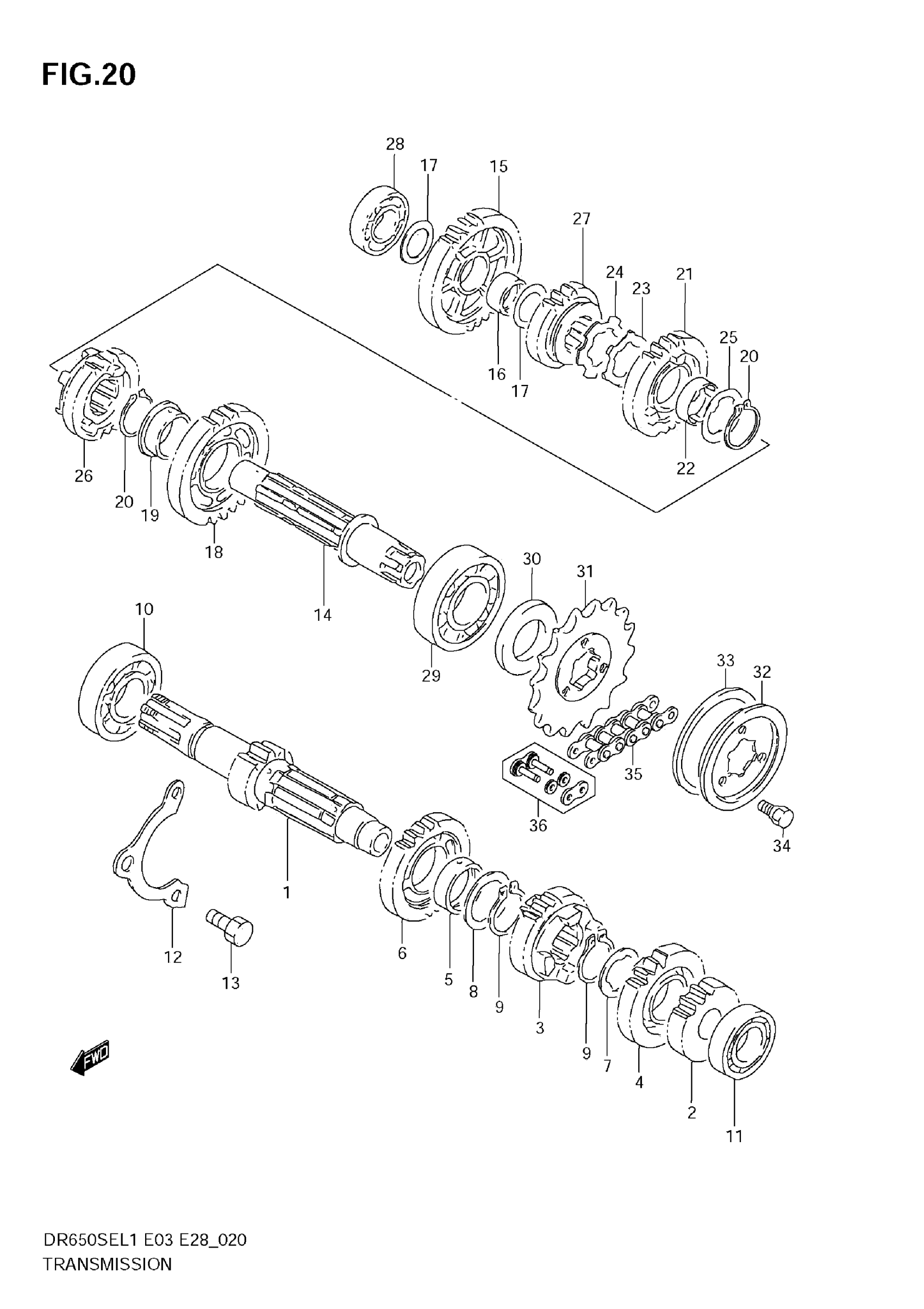

Suzuki DR650SEL1 (2011) TRANSMISSION Diagram

#

Description
Price

1

COUNTERSHAFT | NT:12

24120-14810

Unavailable

2

GEAR, 2ND DRIVE | NT:16

24221-14A10

Unavailable

3

GEAR, 3RD DRIVE | NT:21

24231-12D21

Unavailable

4

GEAR, 4TH DRIVE | NT:21

24241-14A10

Unavailable

5

BUSH, 5TH

24252-19F00

Unavailable

6

GEAR, 5TH DRIVE | NT:23

24251-14A10

Unavailable

7

WASHER LOCK (25.1X31X1.0)

09167-25012

Unavailable

8

SHIM (25X34X1)

09181-25167

Unavailable

9

SNAP RING

09380-25003

Unavailable

10

BEARING (22X56X16) | RH

09262-22028

Unavailable

11

BEARING (17X40X12) | LH

09262-17046

Unavailable

12

RETAINER,CNTR SHAFT BRG

24741-14A00

Unavailable

13

BOLT

01500-0816A

$2.40

14

DRIVE SHAFT

24130-14A10

Unavailable

15

GEAR, 1ST DRIVEN | NT:29

24311-14A01

Unavailable

16

BUSH

09300-20032

Unavailable

17

SHIM (20X30X1)

09181-20195

Unavailable

18

GEAR, 2ND DRIVEN | NT:26

24321-14A10

Unavailable

19

BUSH

09301-25002

Unavailable

20

SNAP RING

09380-25003

Unavailable

21

GEAR, 3RD DRIVEN | NT:26

24331-14A20

Unavailable

22

BUSH

24332-24510

Unavailable

23

WASHER

09169-25001

Unavailable

24

WASHER,LOCK (25.1X41X1.5)

09167-25013

Unavailable

25

LOCK WASHER

09167-25016

Unavailable

26

GEAR, 4TH DRIVEN | NT:21

24341-14A10

Unavailable

27

GEAR, 5TH DRIVEN | NT:19

24351-14A10

Unavailable

28

BEARING (20X42X12) | RH

09262-20059

Unavailable

29

BEARING (25X62X17) | LH

09262-25125

Unavailable

30

OIL SEAL (25X44X7) | LH

09283-25096

Unavailable

31

SPROCKET | NT:15

27511-31D00

Unavailable

32

PLATE

27512-44B00

Unavailable

33

DAMPER

27517-37400

Unavailable

34

BOLT (6X13)

09111-06039

Unavailable

35

CHAIN, DRIVE This part replaces 27600-32C10-110.

27600-32C90-110

Unavailable

36

.JOINT SET, CHAIN | OPT This part replaces 27620-32C10.

27620-32C90

Unavailable
