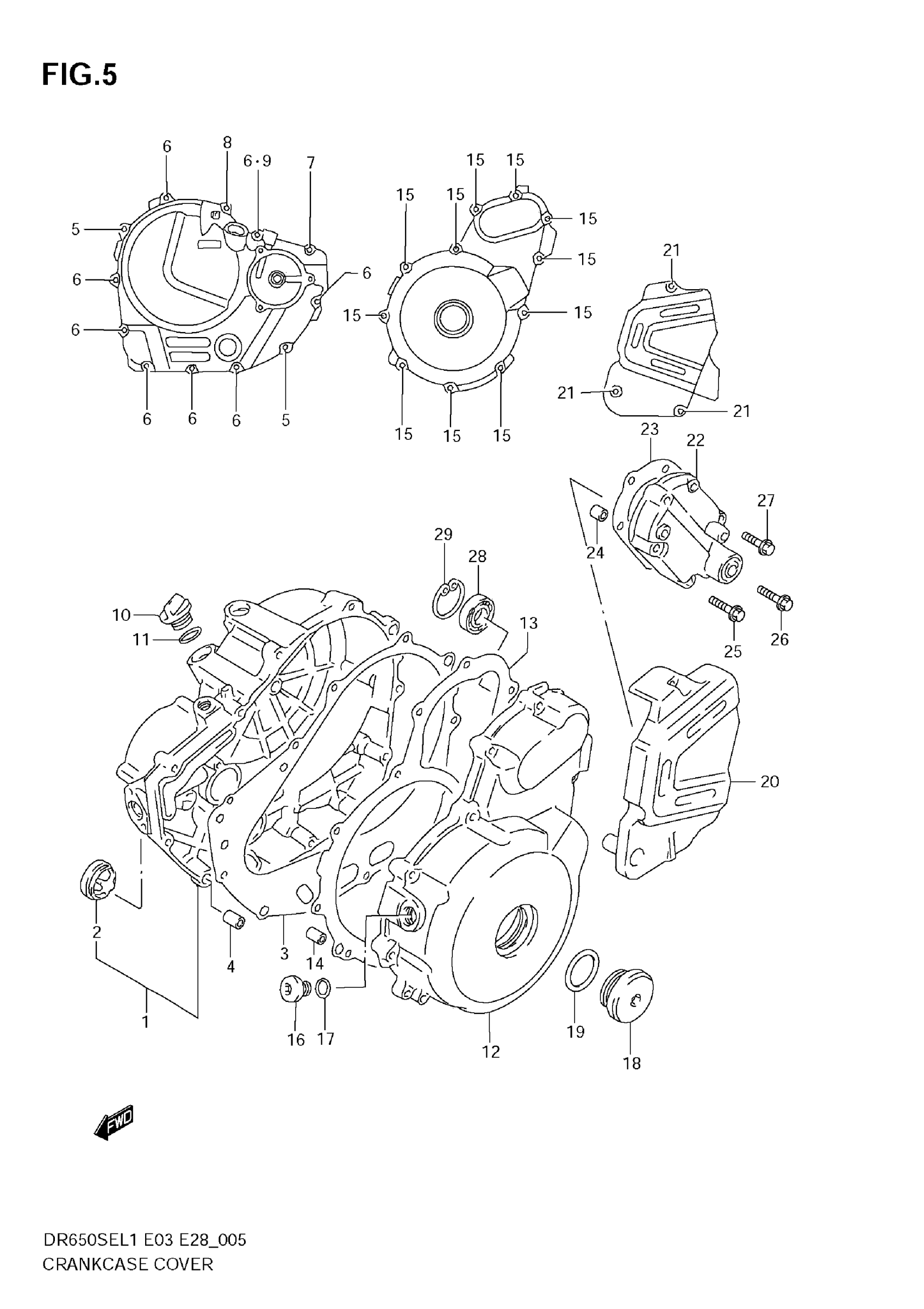

Suzuki DR650SEL1 (2011) CRANKCASE COVER Diagram

#

Description
Price

1

COVER,CLUTCH

11340-32E00

Unavailable

2

LENS, OIL LEVEL

11971-33210

Unavailable

3

GASKET, CLUTCH COVER

11482-32E00

Unavailable

4

PIN

04211-09149

Unavailable

5

BOLT (6X45)

09103-06224

Unavailable

6

BOLT (6X35)

09103-06214

Unavailable

7

BOLT (6X30)

09103-06213

$2.63

8

BOLT (6X25)

09103-06212

Unavailable

9

GASKET (5.8X13X1.2)

09168-06023

Unavailable

10

PLUG

09259-20019

Unavailable

11

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

12

COVER,MAGNETO

11351-32E01

Unavailable

13

GASKET

11483-32E00

Unavailable

14

PIN

04211-09149

Unavailable

15

BOLT (6X30)

09103-06213

$2.63

16

PLUG, SHAFT This part replaces 09248-14012.

09248-14011

Unavailable

17

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

18

PLUG (SILVER)

09259-36016-20H

Unavailable

19

.O-RING (D:3.1,ID:32.7)

09280-33004

Unavailable

20

COVER,ENG SPROCKET

11361-32E00

Unavailable

21

BOLT (6X35)

09103-06214

Unavailable

22

COVER,GEAR SHF

11371-12D30

Unavailable

23

GASKET

11485-12D01

Unavailable

24

PIN

04211-09149

Unavailable

25

BOLT

01547-0635A

Unavailable

26

BOLT

01547-0630A

Unavailable

27

BOLT

01547-0620A

Unavailable

28

BEARING (12X28X8)

09262-12001

Unavailable

29

CIRCLIP This part replaces 08331-4128A.

08331-41289

Unavailable
