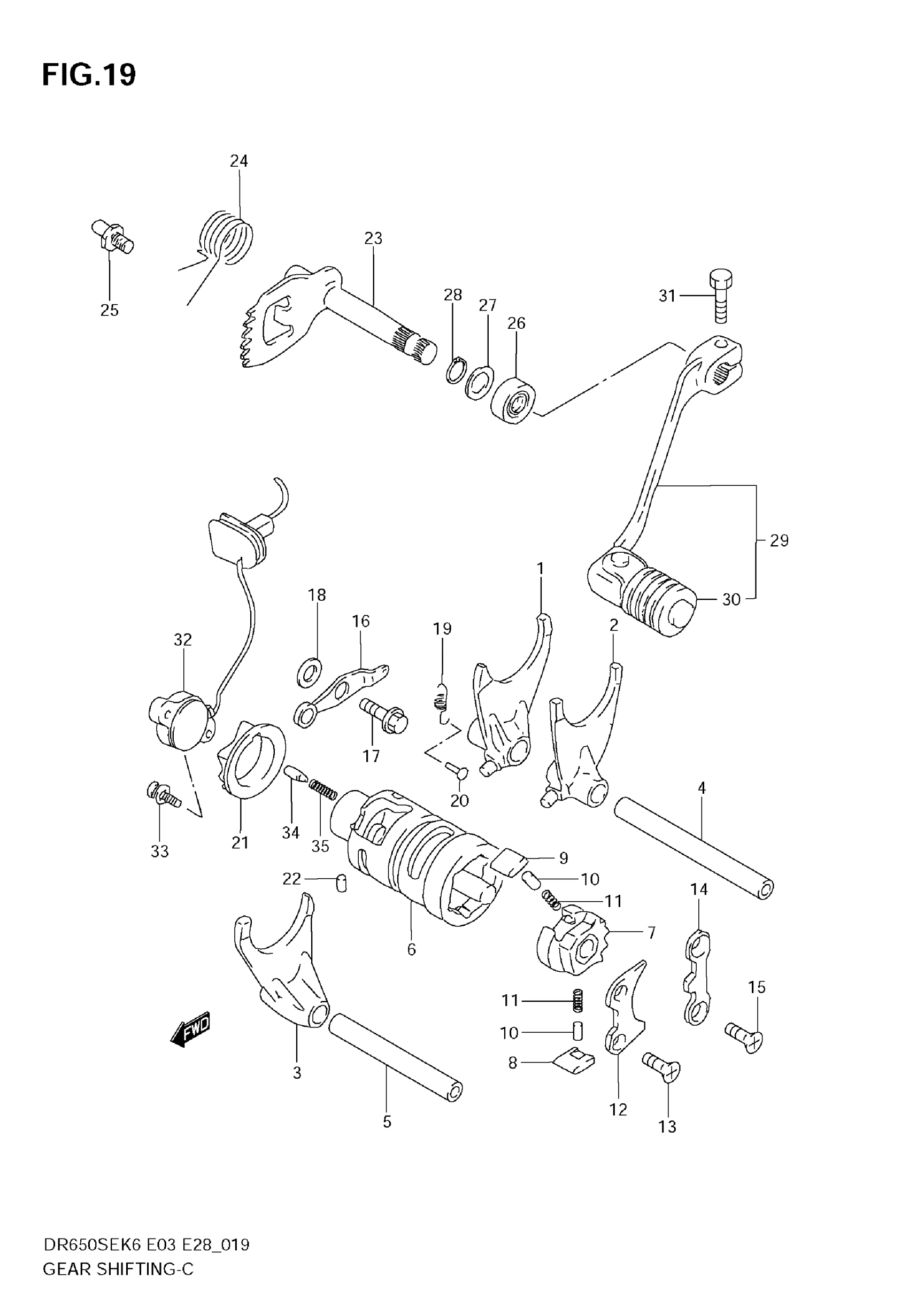

Suzuki DR650SE (2009) GEAR SHIFTING Diagram

#

Description
Price

1

FORK,GEAR SHIFT NO,1

25211-37401

Unavailable

2

FORK,GEAR SHIFT,NO,2

25221-37401

Unavailable

3

FORK,GEAR SHIFT,NO.3

25231-14A01

Unavailable

4

SHAFT, FORK NO.1 | L:95

25411-20A11

Unavailable

5

SHAFT, FORK NO.2 | L:75

25421-14A02

Unavailable

6

CAM, GEAR SHIFTING

25310-37400

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

10

PIN

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER,GEAR SHIFT POLE

25331-14A00

Unavailable

13

SCREW (6X12)

09126-06011

Unavailable

14

GUIDE, CAM

25341-40001

Unavailable

15

SCREW (6X12)

09126-06011

Unavailable

16

STOPPER

25350-37400

Unavailable

17

BOLT

09111-06054

Unavailable

18

WASHER

08211-06141

Unavailable

19

SPRING

09443-08020

Unavailable

20

HOOK

09223-04001

Unavailable

21

PLATE,GEAR SHIFT CAM STOPPER

25381-37401

Unavailable

22

PIN

04221-04069

Unavailable

23

SHAFT,GEAR SHIFT

25510-32E00

Unavailable

24

SPRING

09444-26023

Unavailable

25

STOPPER, ARM

25671-01011

Unavailable

26

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

27

WASHER

08212-12201

Unavailable

28

CIRCLIP

08331-3112A

Unavailable

29

LEVER ASSY,GEAR SHIFT | Includes Item(s) 30

25600-32E00

Unavailable

30

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

Unavailable

31

BOLT

01500-0620A

Unavailable

32

BASE ASSY,NEUT SW TERMINAL

37720-32E10

Unavailable

33

.SCREW

02112-0516A

Unavailable

34

CONTACT

09209-05011

Unavailable

35

SPRING

09440-04010

Unavailable
